Questões sobre Automação Industrial

A) Python e Texto estruturado

B) FBD e SFC

C) C++ e Lista de instruções

D) Ladder e VHDL

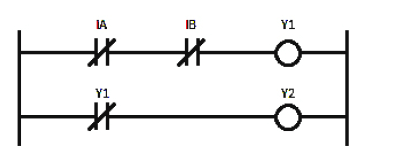

O programa LADDER abaixo descreve a função lógica com duas entradas IA e IB em relação à saída Y2.

O circuito lógico descrito pelo programa LADDER pode ser representado pela porta lógica

• A. OR
• B. NOR
• C. XOR
• D. NAND

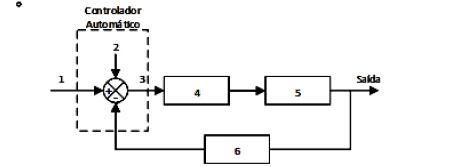

Observe o diagrama de blocos de um sistema de controle industrial.

Os números indicados na figura acima correspondem à:

• A. 2- Atuador / 5- Planta / 6- Sensor
• B. 3- Sinal de erro atuante / 5- Atuador / 6-Sensor
• C. 1- Entrada de referência / 4- Atuador / 6- Planta
• D. 1- Entrada de referência / 4- Atuador / 6- Sensor

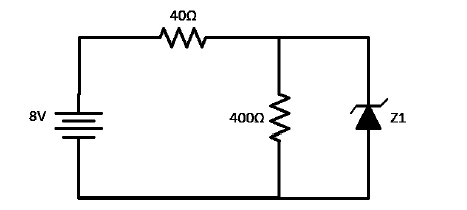

Observe o circuito abaixo.

Qual o valor da corrente que circula através do diodo zener (I_Z), sabendo que a tensão do zener é 4V (V_Z=4V)?

• A. 0A
• B. 10mA
• C. 90mA
• D. 100mA

• A. Latec
• B. Cobol
• C. Ladder
• D. Fortran 77
• E. Jawa

• A. S = (E1.E2+E3).E4
• B. S = (E1+E2.E3)+E4
• C. S = (E1+E2+E3).E4
• D. S = (E1.E2.E3)+E4
• E. S = E1+E2+E3+E4

• A.



• B.



• C.



• D.



• E.



• A.



• B.



• C.



• D.



• E.



A estrutura de controle da automação industrial tem como base de sustentação as redes industriais. Em função das exigências da aplicação e do custo, diferentes tecnologias e padrões de comunicação podem ser utilizados.

Observe as afirmativas abaixo referentes a esse tema.

I – Usando-se o Profi bus, é possível fazer dispositivos de diferentes fabricantes se comunicarem sem nenhuma mudança na interface.

II – As vantagens da rede Foundation Fieldbus consistem em estender a visão da área de processo até o instrumento e não até o último elemento inteligente, um CLP ou um SDCD, e na redução de equipamentos necessários para instalar os instrumentos em uma área qualifi cada.

III – A tecnologia Fieldbus pertence à camada de nível 4 ou de transporte, que corresponde à camada de mesmo nome no modelo OSI da ISO.

Está correto o que se afirma em

• A.

  I, apenas

• B.

  III, apenas

• C.

  I e II, apenas

• D.

  II e III, apenas

• E.

  I, II e III

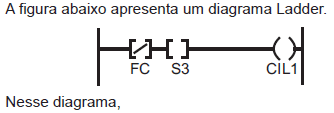

• A.

  se o sensor FC estiver desligado, e S3 estiver desligado, então o atuador CIL 1 será ativado.

• B.

  se o sensor FC estiver ligado, ou S3 estiver ligado, então o atuador CIL 1 será desativado.

• C.

  se o sensor FC estiver ligado, e S3 estiver desligado, então o atuador CIL 1 será ativado.

• D.

  se o sensor FC estiver desligado, e S3 estiver ligado, então o atuador CIL 1 será ativado.

• E.

  se o sensor FC estiver desligado, ou S3 estiver ligado, então o atuador CIL 1 será desativado.
