Questões sobre Sistemas de Controle

Um microcontrolador da família 8051, como o 89S52, possui 8k de memória de programa, 256 bytes de memória de dados e tem o pino EA conectado ao VCC através de um resistor de pull-up. Analise as proposições abaixo em relação a este sistema:

I. Possui como endereçamento de memória de programa interna os endereços de 0000H a 3FFFH. Os endereços de 4000H a FFFFH ficam disponíveis para endereçamento de memória de programa externa.

II. Os endereços de 00H a 7FH da memória de dados interna são acessíveis pelos modos de endereçamento direto e indireto enquanto que, os endereços de 80H a FFH são acessíveis somente pelo modo de endereçamento indireto.

III. Pode-se utilizar a instrução MOVX para acesso à memória de dados externa.

IV. A instrução MOVC fica disponível apenas para acesso a memória de programa interna.

São corretas APENAS as proposições

• A.

  I e II.

• B.

  I e III.

• C.

  II e III.

• D.

  II, III e IV.

• E.

  III e IV.

Deseja-se implementar uma interface transistorizada para acionar um motor de passo de seis fios (duas bobinas com center-tap) a partir de um microcontrolador. Considerando que a capacidade de corrente de cada port de saída do microcontrolador é de 800 μA, que os transistores da interface operarão como chave e que as bobinas do motor de passo operam com corrente de 0,8 A, é necessário que cada transistor da interface seja

• A.

  de efeito de campo.

• B.

  de sinal de baixa potência.

• C.

  do tipo Schottky.

• D.

  de unijunção.

• E.

  do tipo Darlington.

Sobre um circuito RLC, que se encontra em ressonância, é correto afirmar que

• A.

  R é o parâmetro que determina a frequência de ressonância.

• B.

  a potência ativa é igual a potência reativa.

• C.

  a impedância complexa é zero.

• D.

  a fase da corrente em relação à tensão é 90°.

• E.

  o circuito não dissipa potência.

• A.

  60 W

• B.

  106mW

• C.

  100 W

• D.

  120 W

• E.

  30 W

• A.



• B.



• C.



• D.



• E.

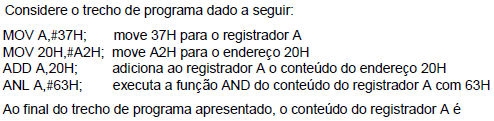

• A.

  41H.

• B.

  2AH.

• C.

  3FH.

• D.

  17H.

• E.

  67H.

• A.



• B.



• C.



• D.



• E.



Em um controlador lógico programável, um recurso utilizado nas entradas e saídas para eliminar ruídos elétricos e aumentar a segurança do sistema é

• A.

  aterramento da carcaça.

• B.

  blindagem dos circuitos internos.

• C.

  conexão de choque de RF.

• D.

  isolamento óptico.

• E.

  conexão de dois diodos em anti-paralelo.

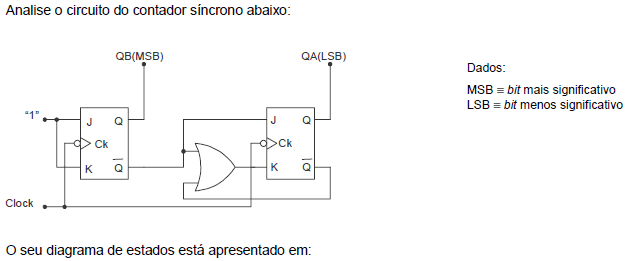

• A.



• B.



• C.



• D.



• E.



Os sistemas de controle podem ser contínuos, discretos, ou contínuos convertidos em discretos. Assim, um sinal variante no tempo pode ser amostrado com um intervalo de tempo “T”, formando uma sequência de valores discretos. Quando essa sequência é aplicada como entrada de um sistema de controle, a resposta é definida apenas nos instantes da amostragem, previamente determinados. Aplicando-se a transformada de Laplace em um sinal discreto, tem-se como resultado a transformada Z, que é a ferramenta matemática adequada para o estudo de sistemas de controle discretos.

Nesse contexto, os sistemas de controle discretos

• A.

  são sempre lineares.

• B.

  são sempre não lineares.

• C.

  são sempre estáveis.

• D.

  possuem a função de transferência matematicamente igual à transformada Z de sua resposta impulsiva.

• E.

  apresentam as propriedades de causalidade, linearidade e invariância no tempo, totalmente diferentes do controle contínuo.
