Questões de Engenharia Eletrônica da Fundação Carlos Chagas (FCC)

Quanto à isolação, um cabo elétrico possui a seguinte especificação: 0,6 / 1 kV. Isto significa que

• A. 0,6 é o fator de utilização da tensão máxima admissível entre fases e 1 kV é a tensão máxima entre fases.
• B. 0,6 kV é a tensão de pico máxima entre fase e neutro e 1 kV é a tensão de pico máxima entre neutro e terra.
• C. 0,6 é o fator de potência mínimo da carga a ser alimentada pelo cabo e 1 kV é a tensão eficaz máxima entre fases.
• D. 0,6 kV é a tensão eficaz máxima entre fase e terra e 1 kV é a tensão eficaz máxima entre fases.
• E. 0,6 kV é a tensão eficaz mínima e 1 kV é a tensão eficaz máxima entre fases.

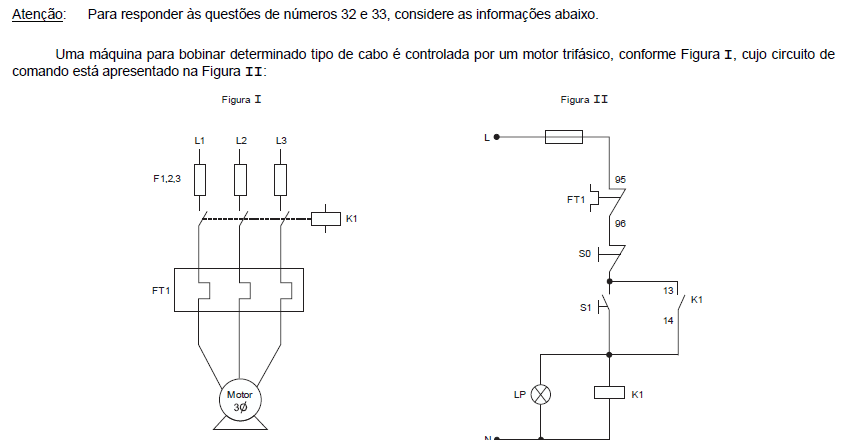

Trata-se de um sistema de partida

• A. sequencial.
• B. triângulo-estrela.
• C. direta.
• D. compensadora.
• E. estrela-triângulo.

No diagrama de comando, o selo é executado pelo

• A. contato 95-96 de FT1.
• B. contato 13-14 de K1.
• C. sinalizador LP.
• D. botão de impulso S1.
• E. botão de impulso S0.

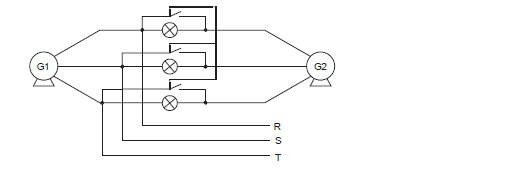

O esquema abaixo refere-se a um sistema com dois geradores trifásicos interligados, sendo o principal o G1 e o secundário o G2, com uma chave trifásica para interligar G2 à rede de transmissão e três lâmpadas indicadoras da condição dos geradores.

 Estando a chave trifásica

• A. fechada, se as lâmpadas estiverem piscando alternadamente, a sequência de fase entre G1 e G2 deve estar diferente.
• B. aberta, se as lâmpadas estiverem com luminosidade intensa, G1 e G2 devem estar em sincronia e com tensões iguais.
• C. aberta, se as lâmpadas estiverem com luminosidade máxima, a defasagem entre G1 e G2 deve estar próxima a 180°.
• D. fechada, se as lâmpadas estiverem apagadas, G1 e G2 devem estar fora de sincronia.
• E. aberta, se as lâmpadas estiverem apagadas, a defasagem entre G1 e G2 deve estar próxima a 120°.

Considere a resistividade do cobre igual a 0,017 Ω mm²/m e a do alumínio igual a 0,026 Ω mm²/m. Sobre o comportamento de um fio de cobre e um de alumínio, ambos com seção de 25 mm² e comprimento de 1 km, é correto afirmar, em valor aproximado, que a resistência do fio de

• A. alumínio é 65% superior à resistência do fio de cobre.
• B. alumínio é 56% inferior à resistência do fio de cobre.
• C. cobre é 53% superior à resistência do fio de alumínio.
• D. cobre é 35% superior à resistência do fio de alumínio.
• E. cobre é 35% inferior à resistência do fio de alumínio.

Na fase de dimensionamentos de um circuito trifásico, sem neutro, de uma instalação elétrica predial, obteve-se os resultados abaixo.

− Método de instalação (NBR5410): 7

− método de referência B1 (condutores isolados em eletroduto de seção circular embutido em alvenaria).

− Número de condutores carregados: 3.

− Corrente de projeto corrigida: 22,8 A.

− S eção do condutor: 4 mm²

− Capacidade de condução de corrente: 28

A Para a proteção contra sobrecarga deste circuito, o disjuntor mais adequado é o

• A. bipolar com corrente nominal de 20 A.
• B. tripolar com corrente nominal de 32 A.
• C. monopolar com corrente nominal de 32 A.
• D. tripolar com corrente nominal de 25 A.
• E. bipolar com corrente nominal de 25 A.

Um motor trifásico assíncrono é usado em um portão automático. Seus dados de placa indicam: P = 3 CV, V = 220 V, In = 10 A e cos ϕ = 0,8. A informação referente ao seu rendimento encontra-se ilegível, podendo, no entanto, ser calculada a partir dos demais dados. Seu valor aproximado, vale em porcentagem,

• A. 73.
• B. 56.
• C. 89.
• D. 64.
• E. 81.

Em subestação de consumidores, um tipo de transformador tem suas bobinas revestidas de resina em epóxi para fazer a sua isolação, sendo a refrigeração feita por ar que circula pelas bobinas. Trata-se de um transformador

• A. neutro.
• B. a óleo.
• C. a seco.
• D. de estado sólido.
• E. dielétrico.

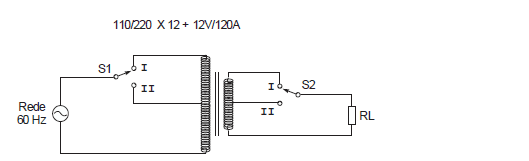

Considere o circuito abaixo:

 Estando S1 na posição I e S2 na posição I com o primário do transformador alimentado por uma rede de 220 V / 60 Hz, a corrente no primário vale aproximadamente 66 mA; estando S1 na posição II e S2 na posição II com o primário do transformador alimentado por uma rede de 110 V / 60 Hz, a corrente no primário vale aproximadamente 33 mA. Nesse caso, a carga RL vale

• A. 20 .
• B. 40
• C. 10
• D. 80
• E. 25

O relé de sobrecorrente de um circuito de potência de um motor trifásico é classificado como relé classe 20. Conclui-se que

• A. a corrente de partida do motor não pode ser superior a 20% de seu valor nominal.
• B. a velocidade de regime do motor não pode ultrapassar 20 rotações por segundo.
• C. a corrente de partida do motor não pode ultrapassar 20 A.
• D. o tempo de partida do motor deve ser superior a 20 segundos.
• E. o tempo de partida do motor não pode ultrapassar 20 segundos.
