Questões de Engenharia Eletrônica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

A respeito de filtros ativos e passivos, julgue os itens a seguir. Os gráficos de Bode são técnicas de representação semilogarítmicas, com amplitude em decibéis e fase em graus, usadas para a análise da função de transferência versus frequência de um sistema.

• C. Certo
• E. Errado

A respeito de filtros ativos e passivos, julgue os itens a seguir. Os filtros passivos possuem apenas resistores, indutores e capacitores; os filtros ativos, apenas dispositivos amplificadores como transistores e amplificadores operacionais.

• C. Certo
• E. Errado

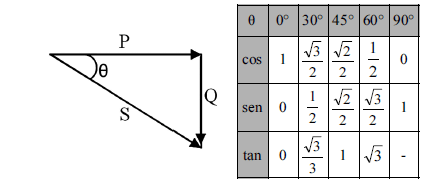

Na figura precedente, que representa um triângulo de potência de um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa figura e os dados da tabela, julgue os itens subsecutivos.

A potência ativa se assemelha à potência reativa na produção de trabalho útil.

• C. Certo
• E. Errado

Na figura precedente, que representa um triângulo de potência de um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa figura e os dados da tabela, julgue os itens subsecutivos.

Se o fator de potência fosse alterado para unitário, os valores das potências aparente e ativa do circuito seriam mantidos.

• C. Certo
• E. Errado

Na figura precedente, que representa um triângulo de potência de um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa figura e os dados da tabela, julgue os itens subsecutivos.

O valor de Q, em módulo, é igual a

• C. Certo
• E. Errado

Na figura precedente, que representa um triângulo de potência de um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa figura e os dados da tabela, julgue os itens subsecutivos.

Na forma fasorial, a potência aparente é igual a

• C. Certo
• E. Errado

Na figura precedente, que representa um triângulo de potência de um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa figura e os dados da tabela, julgue os itens subsecutivos.

O fator de potência do circuito é igual a 0,5, indutivo.

• C. Certo
• E. Errado

Na figura precedente, que representa um triângulo de potência de um circuito monofásico, P = 10 kW e θ = 60º. Considerando essa figura e os dados da tabela, julgue os itens subsecutivos.

Na forma retangular, a potência aparente de um circuito de corrente alternada, de forma genérica, pode ser expressa

• C. Certo
• E. Errado

• C. Certo
• E. Errado

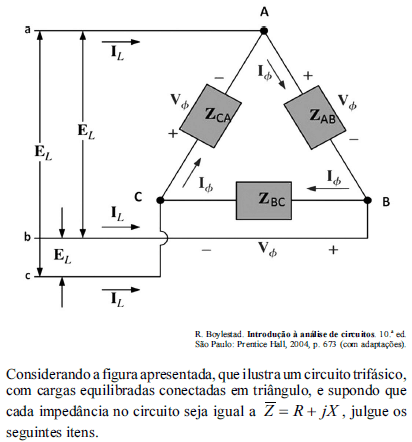

A diferença de potencial nos terminais da carga Z_AB é igual, em módulo, à diferença de potencial a que está submetida a carga Z_CA.

• C. Certo
• E. Errado
