Questões de Engenharia Espacial do ano 2004

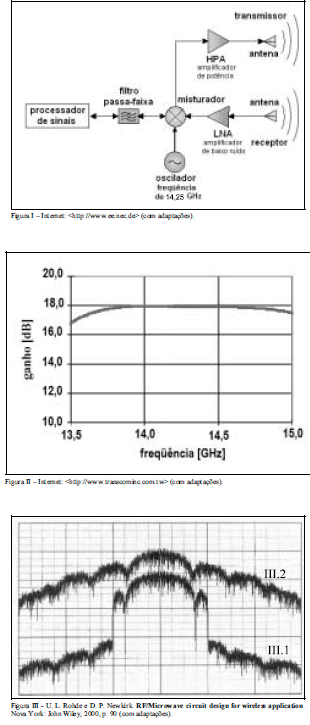

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para que o subsistema opere corretamente, o comportamento em freqüência do LNA deve ser idêntico ao do HPA.

• C. Certo
• E. Errado



A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Tanto o LNA quanto o misturador podem ser construídos fisicamente a partir do uso de transistores de efeito de campo.

• C. Certo
• E. Errado

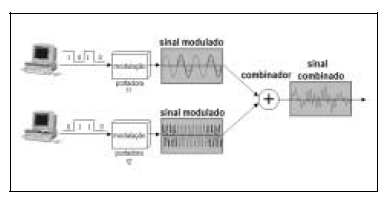

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.

Se f1 e f2 são diferentes, então o processo acima permite obter um sinal multiplexado em FDM. Se f1 e f2 são iguais, não haverá processo de multiplexação reversível, ou seja, que permite recuperar os sinais dos dois computadores no receptor.

• C. Certo
• E. Errado

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.

Caso os sinais modulados estejam em freqüências de microondas, o circuito combinador pode ser implementado fisicamente por um anel híbrido ou por um acoplador bidirecional.

• C. Certo
• E. Errado

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.

Considerando que cada computador seja capaz de gerar um sinal digital à taxa de 100 kbps e que esse sinal modula uma portadora em FSK, em vez de QAM, com desvio de freqüência de 0,5 MHz, então, se f1 ≠ f2, para que do sinal combinado possam ser recuperados os sinais dos dois computadores, a banda do canal por onde esse sinal será transmitido deverá ser superior a 2,0 MHz.

• C. Certo
• E. Errado

Considere que, em uma operação de monitoramento em uma estação TT&C, tenha sido necessário gerar sinais modulados de diferentes técnicas de modulação — PSK, FSK, MSK e QAM — e de diferentes larguras de banda para testar equipamentos a bordo de um satélite e as condições de transmissão/propagação/recepção. Nessa situação, para realizar a referida operação de monitoramento,

seria correto o uso, entre outro equipamento, de um gerador de sinais vetorial.

• C. Certo
• E. Errado

Com relação a técnicas de medidas em sistemas de comunicação, julgue os itens que se seguem.

Um amperímetro de RF do tipo clip-on é um equipamento que pode ser utilizado para investigar interferência de RF em diferentes tipos de fios condutores, como o cabo coaxial, para encontrar onde a corrente de RF está fluindo e a sua intensidade.

• C. Certo
• E. Errado

Com relação a técnicas de medidas em sistemas de comunicação, julgue os itens que se seguem.

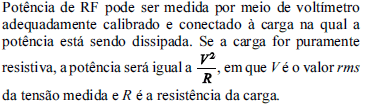

• C. Certo
• E. Errado
