Questões de Engenharia Mecânica da Fundação Mariana Resende Costa (FUMARC)

Um manômetro diferencial montado em um vaso de pressão indica a leitura de 1,25MPa, enquanto que um barômetro local indica pressão atmosférica de 0,96bar. A pressão absoluta dentro do vaso é:

• A.

  2,21MPa.

• B.

  1346kPa.

• C.

  2,21bar.

• D.

  0,29atm

Considere uma massa de ar dentro de um pneu, que inicialmente está a -10°C e a 190kPa. Após percorrer uma distância definida, sua temperatura subiu para +10°C. Considerando o volume do pneu constante e o ar como gás ideal, a nova pressão que o pneu estará, após percorrida esta distância será, aproximadamente:

• A.

  3800kPa.

• B.

  1900kPa.

• C.

  204kPa.

• D.

  177kPa.

Considere o projeto de um sistema de ar-condicionado, a ser instalado em uma sala que possui uma parede de alvenaria (ρ_parede = 2.200kg/m³), de dimensões 4m X 6m, com 30cm de espessura, insolada de tal maneira que sua temperatura aumenta 3°C durante o dia. Se o calor específico do material da parede for 0,90J/kg.°C, aproximadamente quanta energia será requerida para o resfriamento deste ambiente (desprezadas outras trocas energéticas) tendo como contribuição apenas a energia advinda do aquecimento desta parede?

• A.

  47520kJ.

• B.

  42768kJ.

• C.

  41760kJ.

• D.

  40825kJ.

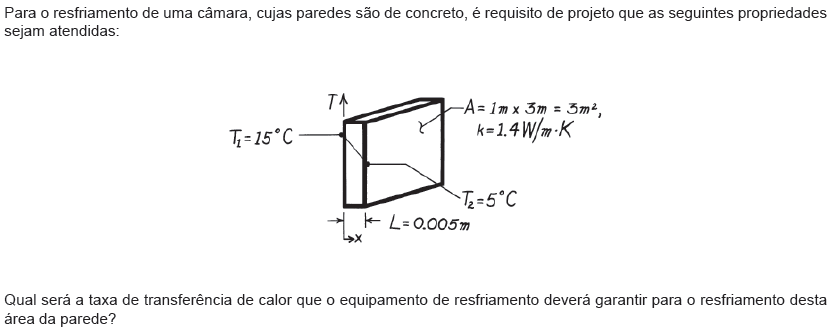

• A.

  (1189W.

• B.

  273,21W.

• C.

  237846W.

• D.

  8400W.

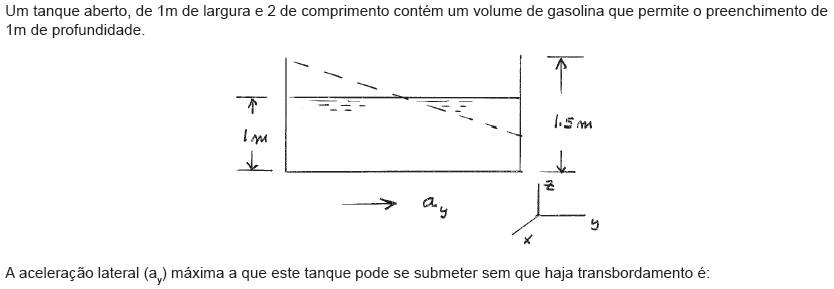

• A.

  0,5g m/s².

• B.

  1,0g m/s².

• C.

  1,5g m/s².

• D.

  2,0g m/s².

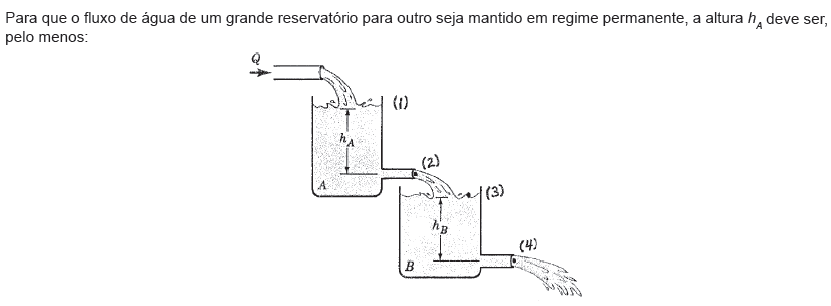

• A.



• B.



• C.



• D.



Avalie o texto abaixo, referente aos sistemas de ar-condicionado.

“Sistema central em que um conjunto de unidades de tratamento de ar de expansão direta, geralmente instaladas dentro do ambiente a que serve (designadas unidades internas), cada uma operada e controlada independentemente das demais, é suprido em fluido refrigerante líquido em vazão variável por uma unidade condensadora central, instalada externamente (designada unidade externa).”

Ele faz menção ao conceito de:

• A.

  Sistema de ar-condicionado uitário.

• B.

  Sistema de ar-condicionado do tipo Schiller.

• C.

  Condicionador autônomo compacto.

• D.

  Sistema de ar-condicionado central multi-spli VRV.

Para a execução da etapa de Concepção Inicial da Instalação de um sistema de ar condicionado, o contratante deve disponibilizar ao projetista todos os dados abaixo, EXCETO:

I. Plantas de situação do terreno.

II. Dados gerais do empreendimento conforme relacionados nos itens referentes à coleta de dados.

III. Projeto legal ou estudos de arquitetura.

IV. Definição preliminar de localização das casas de máquinas e suas dimensões.

• A.

  IV.

• B.

  III.

• C.

  II.

• D.

  I.

Sobre a carga térmica das unidades de tratamento de ar e condicionadores centrais estão CORRETAS as afirmativas:

I. A soma das cargas térmicas das unidades de tratamento servidas é a carga máxima simultânea do conjunto, não sendo necessariamente a soma dos máximos das zonas, que podem não ocorrer simultaneamente;

II. No cálculo da carga térmica deve ser acrescentado o calor dissipado nas bombas e nas redes de distribuição de fluidos;

III. Os ganhos de calor e umidade das fontes internas devem ser considerados no cálculo da carga térmica máxima, exceto em instalações especiais, onde sua presença permanente é garantida;

• A.

  I e III.

• B.

  II e III.

• C.

  I e II.

• D.

  Nenhuma das alternativas se refere ao cálculo de carga térmica das unidades de tratamento de ar e condicionadores autônomos.

Um dos critérios de projeto de um sistema de ar condicionado é o relacionado à prevenção de incêndio. Sobre este tema, todas as afirmativas abaixo estão incorretas, EXCETO:

I. Em caso de incêndio, todo equipamento que promova a movimentação de ar em condições que desfavoreçam o acesso das pessoas às rotas de fuga deve ser desativado. Já os equipamentos que operam dentro da estratégia estabelecida para proteção destas rotas devem ser mantidos ou colocados em atividade, devendo ser alimentados por fonte de energia compatível com a prevista para a alimentação dos sistemas de segurança;

II. Todas as aberturas e passagens de dutos e tubulações do sistema de condicionamento de ar através de paredes, pisos e divisões solicitadas a resistência contra fogo ou fumaça devem ser protegidas por registros corta fogo ou fumaça de forma a manter a integridade física da barreira em caso de incêndio, com grau de proteção superior ao previsto para a barreira, contra a passagem de fogo, calor, fumaça e gases;

III. Cabe ao operador do sistema efetuar a compatibilização do sistema de condicionamento de ar com as necessidades relativas à proteção contra incêndio, requeridas para detecção, alarme e controle de incêndio, em conformidade com os requisitos estabelecidos pelo responsável técnico pelos sistemas de segurança.

• A.

  Nenhuma das alternativas está incorreta.

• B.

  I.

• C.

  II.

• D.

  III.
