Questões de Engenharia (Teoria Geral) do ano 2004

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

Na implementação de máquinas de estado, a diferença entre uma máquina de Mealy e uma de Moore é a capacidade que esta última possui de acionar as saídas de forma assíncrona com relação ao relógio.

• C. Certo
• E. Errado

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

O estilo de projeto standard-cells é caracterizado por uma matriz pré-difundida sobre a qual o circuito é implementado, ao se definir e realizar interconexões entre os dispositivos do circuito.

• C. Certo
• E. Errado

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

A tecnologia de programação de PLDs anti-fuse fundamenta-se na queima de contatos normalmente abertos que, após a aplicação de determinado nível de tensão, entram em curto-circuito, criando uma conexão elétrica entre dois pontos.

• C. Certo
• E. Errado

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

A lógica dominó é um tipo de lógica dinâmica utilizada para reduzir a área das portas lógicas CMOS por meio da substituição dos transistores NMOS do bloco n por um único transistor de pré-carga NMOS e pela introdução de outro transistor de pré-carga PMOS no bloco p.

• C. Certo
• E. Errado

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

Considere que * e + sejam as operações lógicas E e OU, respectivamente, e A, B, C e F sejam variáveis booleanas. Nessa situação, a expressão F = A*B + C requereria 8 transistores se fosse implementada por meio de lógica CMOS estática, ou 6 transistores, caso a lógica pseudo- NMOS fosse utilizada.

• C. Certo
• E. Errado

No projeto de circuitos integrados, utiliza-se uma variedade de tecnologias de implementação e de técnicas e estilos de projeto. Nesse contexto, julgue os itens que se seguem.

FPGA e CPLD são dois tipos de circuitos programáveis, diferentes no fato de o CPLD fundamentar-se em somas de produtos para realizar operações lógicas, e ter, usualmente, menos elementos de armazenamento que o FPGA.

• C. Certo
• E. Errado

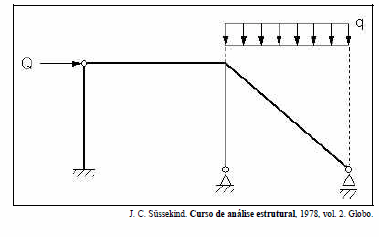

O desenho acima apresenta um pórtico plano, com peso desprezível, submetido aos carregamentos não nulos indicados. Para as condições do desenho, julgue os itens que se seguem.

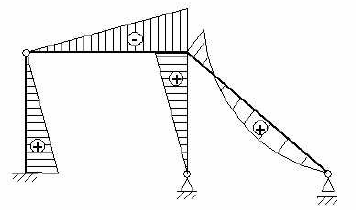

O desenho apresentado abaixo pode esquematizar o diagrama de momentos fletores no pórtico.

• C. Certo
• E. Errado

A difusão das ferramentas de processamento da informação na sociedade moderna, juntamente com a crescente complexidade dos dispositivos, circuitos e dos processos de fabricação das tecnologias da informação, tem levado à crescente automação dos ambientes industriais nessa área, especialmente no que se refere à aquisição de dados. Acerca desse assunto, julgue os itens subseqüentes.

A adoção de sistemas informatizados de aquisição e tratamento de dados implica a redução da presença humana em ambientes críticos, incrementando a produtividade e a segurança.

• C. Certo
• E. Errado

O controle tecnológico de concreto e de solos é fundamental para garantir que a obra executada tenha desempenho compatível com o previsto no projeto. Para assegurar esse desempenho, diversos ensaios e(ou) testes são necessários. Acerca do controle tecnológico, julgue os itens seguintes.

A medida de trabalhabilidade do concreto pode ser feita por meio do ensaio de abatimento (slump test).

• C. Certo
• E. Errado

O controle tecnológico de concreto e de solos é fundamental para garantir que a obra executada tenha desempenho compatível com o previsto no projeto. Para assegurar esse desempenho, diversos ensaios e(ou) testes são necessários. Acerca do controle tecnológico, julgue os itens seguintes.

Ensaios para conformidade dos agregados devem ser feitos com corpos de prova extraídos da estrutura.

• C. Certo
• E. Errado
