Questões de Física do ano 2009

Um fluido escoa de forma turbulenta por um trecho reto de tubulação, medindo L metros de comprimento e D metros de diâmetro interno. Sendo f o fator de atrito, Q, a vazão do fluido e g, a aceleração da gravidade local, a perda de carga neste trecho de tubulação será calculada pela expressão

• A.



• B.



• C.



• D.



• E.



Deseja-se regular a quantidade de fluxo que passa em um determinado ponto de uma tubulação. Qual tipo de válvula NÃO poderá ser adotado para esta tarefa?

• A.

  De gaveta

• B.

  De agulha

• C.

  De borboleta

• D.

  De diafragma

• E.

  Globo

A semelhança mecânica envolve um conjunto de leis e conhecimentos, por meio dos quais se torna possível prever o comportamento de uma bomba de grande porte a partir da atuação ou desempenho de uma bomba menor e mais econômica. Desta forma, para que se verifique semelhança mecânica entre duas bombas, faz-se necessário que sejam satisfeitos, simultaneamente, os requisitos relativos à semelhanças:

• A.

  estática, cinemática e dinâmica.

• B.

  geométrica, cinemática e dinâmica.

• C.

  geométrica, estática e dinâmica.

• D.

  geométrica, cinemática e estática.

• E. geométrica, estática, cinemática e dinâmica.

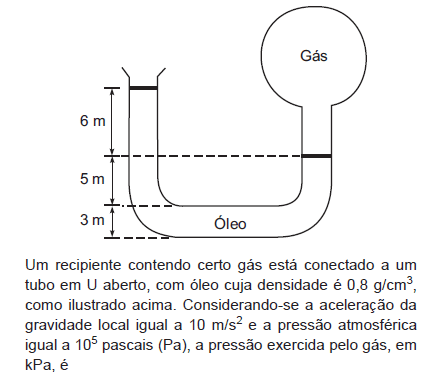

• A.

  48

• B.

  112

• C.

  148

• D.

  188

• E.

  212

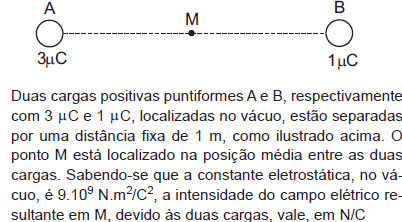

• A.

  1,44.10⁵

• B.

  1,80.10⁴

• C. 2,70.10⁴
• D.

  3,60.10⁴

• E.

  7,20.10⁴

Acerca do uso de baterias e fontes de alimentação, julgue os itens subsequentes.

Fontes de alimentação são dispositivos que transformam corrente contínua em corrente alternada, sem a utilização de transformadores.

• C. Certo
• E. Errado

Devido à compressibilidade do fluido confinado na câmara inferior do êmbolo de um macaco hidráulico, ocorre a oscilação da carga sustentada pelo mesmo. Suponha que o êmbolo tenha massa desprezível, que o atrito e o vazamento também sejam desprezíveis e que a câmara superior do êmbolo esteja aberta à atmosfera.

Considere:

- área inferior do êmbolo: 2 x 10^-3 m²

- volume do fluido confinado: 2 x 10^-4 m³

- massa da carga: 1.000 kg - módulo de compressibilidade efetiva do fluido: 20 x 108 N/m²

O valor da frequência de oscilação da carga, em rad/s, é:

• A.

  20

• B.

  40

• C.

  100

• D.

  200

• E.

  400

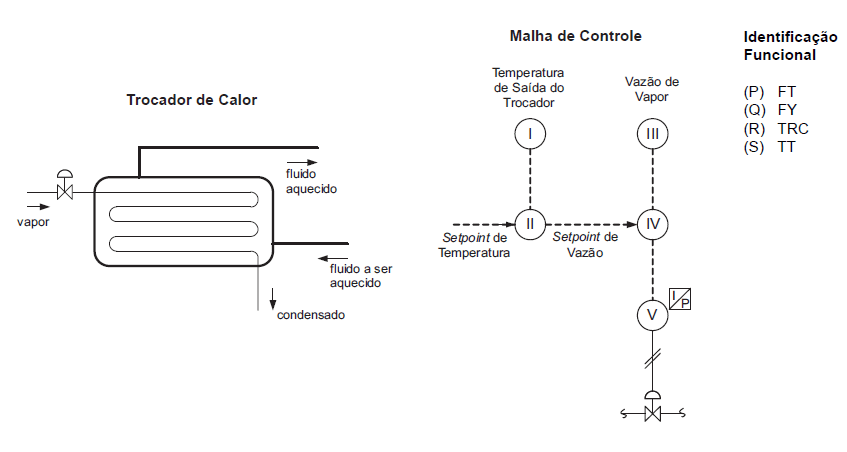

A figura acima apresenta o diagrama de um trocador de calor e sua correspondente malha de controle de temperatura. A associação correta entre os números dos instrumentos indicados na malha de controle e as letras da lista de identificação funcional, segundo a Norma ISA S 5.1, é:

• A.

  I - P, III- R, IV - Q, V - S

• B.

  I - P, III- S, IV - R, V - Q

• C.

  I - S, II - R, III - P, V - Q

• D.

  II- P, III- Q, IV - R, V- S

• E.

  II- Q, III- P, IV - R, V - S

A figura acima ilustra esquematicamente o bombeamento d’água a partir de um tanque. Em relação a essa instalação, julgue os itens a seguir.

Para uma dada vazão máxima prevista, o diâmetro interno das linhas de sucção e descarga deve ser selecionado de forma a atender valores econômicos recomendados para a velocidade de escoamento do líquido.

• C. Certo
• E. Errado

A figura acima ilustra esquematicamente o bombeamento d’água a partir de um tanque. Em relação a essa instalação, julgue os itens a seguir.

Se uma bomba idêntica for montada em paralelo à bomba esquematizada na figura, a vazão de água será mantida, mas a elevação de pressão poderá ser duplicada.

• C. Certo
• E. Errado
