Questões sobre Acústica

Uma onda de rádio utilizada para comunicações, cuja frequência é de 30 MHz, propaga-se no vácuo com uma velocidade de 3,0 × 10⁸ m/s. Assinale a alternativa que apresenta o comprimento de onda dessa onda.

• A.

  10² m

• B.

  10 m

• C.

  10³ m

• D.

  10² cm

• E.

  10 cm

Com relação a noções de física, cada um dos itens abaixo apresenta uma situação experimental, seguida de uma assertiva a ser julgada.

Dois tubos de alumínio foram confeccionados com os mesmos diâmetros e comprimentos, porém, um deles foi fechado em uma das extremidades. Nessa situação, ao se soprar com força na extremidade aberta de cada um deles, o som produzido no tubo aberto será mais agudo que o som produzido no tubo fechado.

• C. Certo
• E. Errado

O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.

No projeto de amplificadores de sinal de alta impedância de entrada, é preferível acoplar o sinal capacitivamente à porta de um MOSFET do que à base de um TBJ.

• C. Certo
• E. Errado

O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.

Sob condições semelhantes de operação (polarização), o ganho de tensão de um amplificador de sinal implementado com um TBJ tende a ser superior àquele implementado com um MOSFET.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

• C. Certo
• E. Errado

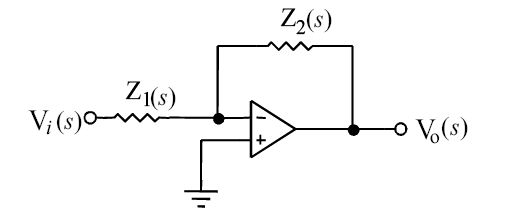

O slew-rate (SR) de um amplificador operacional é definido como a taxa máxima de variação de seu sinal de saída  para que não ocorra distorção não-linear. Assim, se um determinado sinal de saída demandar uma taxa máxima de variação superior ao valor SR, esse sinal será distorcido e o amplificador operacional não funcionará satisfatoriamente. Com relação ao circuito ilustrado acima, em que o amplificador operacional possui SR = 15 V/ :s, julgue os itens seguintes.

Admitindo-se que o amplificador operacional possa ser aproximado pelo seu modelo ideal, a função de transferência do circuito é dada por

• C. Certo
• E. Errado

O slew-rate (SR) de um amplificador operacional é definido como a taxa máxima de variação de seu sinal de saída  para que não ocorra distorção não-linear. Assim, se um determinado sinal de saída demandar uma taxa máxima de variação superior ao valor SR, esse sinal será distorcido e o amplificador operacional não funcionará satisfatoriamente. Com relação ao circuito ilustrado acima, em que o amplificador operacional possui SR = 15 V/ :s, julgue os itens seguintes.

Acoplando-se o sinal v _i (t) = 25cos(4 × 10 ⁶ t + 150 o ) [mV] à entrada do circuito, e substituindo-se Z ₁ (s) e Z ₂ (s) por 100 µ e R ₂ , respectivamente, o valor máximo de R 2 para que o sinal de saída v _o (t) não seja distorcido pelo efeito slew-rate é R _2max = 5 k

• C. Certo
• E. Errado

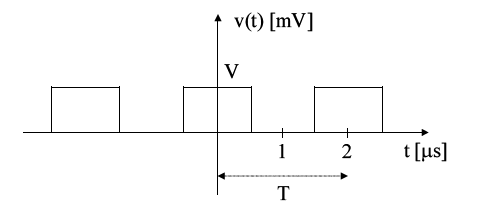

O sinal onda quadrada v(t), ilustrado acima, é sintetizado por um circuito gerador de funções. A análise de Fourier aplicada a esse sinal revela a existência somente de harmônicos ímpares. Com respeito ao processamento do sinal v(t), julgue os itens a seguir.

Com base na transformada de Fourier, o sinal v(t) possui componentes espectrais não-nulas apenas na freqüência f = 0,5 MHz e suas harmônicas ímpares (1,5 MHz, 2,5 MHz, 3,5 MHz, 4,5 MHz etc.).

• C. Certo
• E. Errado

Com relação a noções de física, cada um dos itens abaixo apresenta uma situação experimental, seguida de uma assertiva a ser julgada.

Dois tubos de alumínio foram confeccionados com os mesmos diâmetros e comprimentos, porém, um deles foi fechado em uma das extremidades. Nessa situação, ao se soprar com força na extremidade aberta de cada um deles, o som produzido no tubo aberto será mais agudo que o som produzido no tubo fechado.

• C. Certo
• E. Errado
