Questões sobre Hidrostática

A respeito das propriedades dos fluidos e da estática dos meios fluidos, julgue os itens a seguir.

A pressão aplicada em um ponto de um fluido em repouso é transmitida apenas ao ponto de aplicação.

• C. Certo
• E. Errado

No estudo de mecânica dos fluidos, líquidos e gases são modelados e classificados a partir de características básicas. Dentre essas, tem-se que

• A.

  líquidos não são dilatáveis, e gases são dilatáveis.

• B.

  líquidos não são dilatáveis, e gases são incompressíveis.

• C.

  líquidos são dilatáveis, e gases são incompressíveis.

• D.

  líquidos são dilatáveis, e gases são compressíveis.

• E.

  líquidos e gases são compressíveis.

Um fluido incompressível, com peso específico 9.000 N/m³, escoa em uma tubulação de diâmetro uniforme desde a cota z₁ = −5 m até a cota z₂ = 10 m, onde a pressão é atmosférica. Se a perda de carga associada ao escoamento é de 3 m de coluna do referido fluido, a pressão manométrica na tubulação na cota z₁ é

• A.

  1,16 x 10⁴ N/m²

• B.

  1,80 x 10⁴ N/m²

• C.

  7,20 x 10⁴ N/m²

• D.

  1,08 x 10⁵ N/m²

• E.

  1,62 x 10⁵ N/m²

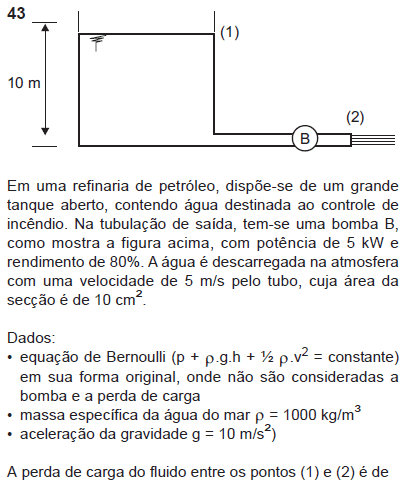

• A. 80 m
• B. 83,75 m
• C. 88,75 m
• D. 91,25 m
• E. 100 m

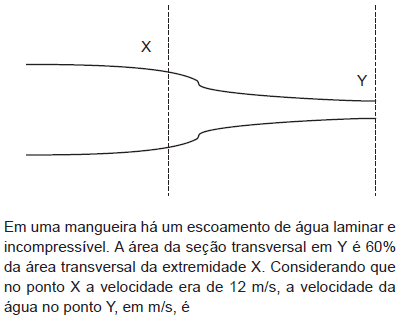

• A. 120
• B. 60
• C. 40
• D. 20
• E. 2

Uma tubulação conduz água a uma vazão de 10 m³/s. Considerando que a massa específica da água é μ_água = 1,0 x 10³ kg/m³, o fluxo de massa desse escoamento, em kg/s, é

• A. 10
• B. 1.000
• C. 2.000
• D. 10.000
• E. 20.000

A indicação de nível de água em tanque de armazenamento está sendo apresentada em determinada tela de um sistema supervisório dedicado ao acompanhamento dessa informação. Após uma consulta a dados históricos referentes a essa medida, observou-se que, às 23 h, o valor apresentado era de 75,0%. Sabendo-se que este transmissor é um instrumento pneumático e o tanque em questão possui limites operacionais entre 0 e 100%, qual o sinal de saída do transmissor, em psi, naquele instante?

• A. 8
• B. 9
• C. 10
• D. 11
• E. 12

Qual é a vazão, em litros por segundo, de água que é transportada através de um tubo de 4 cm de diâmetro, a uma velocidade de 10 m/s?

(Considere 1 cm = 10−2 m, 1,0 l = 10⁻³ m3 e o valor aproximado de μ = 3,0.)

• A. 12.000
• B. 1.200
• C. 120
• D. 12
• E. 0,12

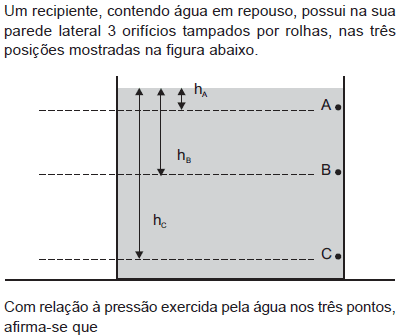

• A. P_C > P_B > P_A
• B. P_A > P_B > P_A
• C. P_A > P_B = P_C
• D. P_A < P_B > P_C
• E. P_A = P_B = P_C</SUB

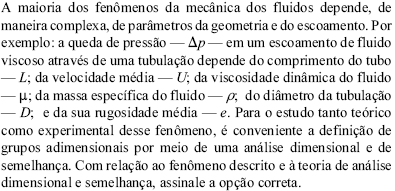

• A.

  Dadas as dimensões primárias M, L e T — massa, comprimento e tempo, respectivamente — e dado o número de parâmetros envolvidos, é correto afirmar que há três grupos adimensionais distintos que determinam o problema.

• B.

  Para que o estudo em um modelo reduzido seja equivalente ao estudo em um protótipo de tamanho real, é suficiente apenas garantir que a geometria do modelo e a do protótipo mantenham exatamente as mesmas proporções e que as razões das forças atuantes sejam iguais para o caso do modelo e do protótipo.

• C.

  Os grupos adimensionais  podem ser identificados em uma análise dimensional do fenômeno. O grupo conhecido como número de Reynolds, é um dos grupos adimensionais importantes na mecânica dos fluidos.

• D.

  Os mesmos parâmetros adimensionais encontrados para o caso da queda de pressão no escoamento de fluido viscoso através de uma tubulação podem ser usados, e são suficientes, para a análise de escoamentos plenamente desenvolvidos laminares ou turbulentos.

• E.

  No fenômeno descrito, deve-se garantir que, pelo menos, quatro grupos adimensionais sejam totalmente idênticos entre um modelo e um protótipo, para que os estudos no modelo e no protótipo sejam considerados semelhantes.
