Questões de Física da FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO)

Com relação às principais fontes de erro de medição, considere as seguintes afirmativas:

I. Variação da temperatura: se a temperatura muda, a peça se expande ou contrai, afetando o resultado da medição. Quando não é possível trabalhar em ambiente com temperatura controlada, podem ser feitos cálculos para compensar o erro. Para tanto, é necessário conhecer o coeficiente de dilatação térmica do material.

II. Força de medição: normalmente, os processos simples de medida envolvem o contato entre o instrumento e a peça, sendo que a força que promove este contato deve ser tal que não cause deformação na peça ou no instrumento. Como exemplo, pode-se citar o paquímetro que não possui controle de força e depende da habilidade do operador para não alterar a leitura.

III. Estado de conservação do instrumento: folgas provocadas por desgaste em qualquer parte do instrumento poderão acarretar erros de medição. Um programa de aferição e calibração periódica será a garantia de uma medida confiável.

IV. Habilidade do operador: a falta de prática ou o desconhecimento do sistema de medição podem ser fontes importantes de erros. Recomenda-se efetuar práticas de medição utilizando peças precisas com valores conhecidos (por exemplo, blocos padrão, pinos calibrados, anéis padrão, etc..) e “medi-los” repetidas vezes com diversos instrumentos.

Assinale a alternativa que apresenta as afirmativas verdadeiras.

• A. Apenas IV.
• B. Apenas I e II.
• C. Apenas III e IV.
• D. Apenas I, III e IV.
• E. I, II, III e IV.

Das alternativas abaixo, indique qual NÃO se caracteriza como um instrumento de medição.

• A. Paquímetro.
• B. Micrômetro.
• C. Relógio apalpador.
• D. Curva Francesa.
• E. Goniômetro.

Na fabricação em série, é necessário que as peças acopladas sejam passíveis de serem substituídas por outras, que tenham as mesmas especificações das peças originais. Assim, ao se fabricarem componentes mecânicos, é fundamental que certas peças ajustem-se reciprocamente ao montá-las, sem que sejam submetidas a tratamentos suplementares. A possibilidade de se substituir algumas peças por outras ao montar ou consertar um equipamento (ou conjunto mecânico) denomina-se:

• A. Intercambiabilidade.
• B. Tolerância.
• C. Exatidão.
• D. Ajuste.
• E. Folga.

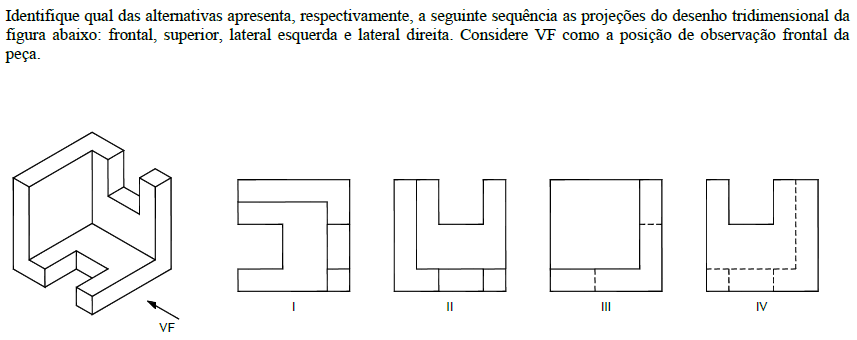

• A. III; II; I; IV.
• B. III; IV; I; II.
• C. II; I; III; IV.
• D. III; I; II; IV.
• E. II; I; IV; III.

• A. 33,24 A.
• B. 20,22 A.
• C. 32,11 A.
• D. 30,60 A.
• E. 26,76 A.

Em dois fios retilíneos muito longos I e II, paralelos entre si e separados por uma distância de 60 cm, são estabelecidas correntes contínuas de mesmo sentido e de intensidades i1 = 10 A e i2= 20 A, respectivamente. Determine a intensidade Bp do vetor indução magnética resultante devido a esses fios, num ponto P, situado no plano dos fios e a uma distância d1=10 cm do fio I e a distância d2=50cm do fio II. Dado: μ_o=4π x 10^-7 T.m/A (permeabilidade do meio)

• A. 0,8x10^-5T.
• B. 1,8x10^-5T.
• C. 0,4x10^-5T.
• D. 2,8x10^-5T.
• E. 1,2x10^-5T.

Calcule a indução magnética do campo no centro de uma espira quadrada, de lado 1 m, onde circula uma corrente de 1ª. Dados: km = 10^-7 N/A² (constante magnética) e sen 45º = 0,7.

• A. 10,8 x 10^-7 T.
• B. 16,6 x 10^-7 T.
• C. 5,4 x 10^-7 T.
• D. 11,2 x 10^-7 T.
• E. 9,2 x 10^-7 T.

Assinale a alternativa que NÃO apresenta uma unidade de medida prevista no Sistema Internacional de Unidades.

• A. Metro.
• B. Kilograma.
• C. Newton.
• D. Bar.
• E. Ampere.

Um dado amplificador tem um ganho de tensão de 40 dB. Considerando que o sinal de tensão na entrada é de 0,8 V, determine a tensão do sinal de saída, sabendo-se que as impedâncias são iguais.

• A. 80 V.
• B. 90 V.
• C. 320 V.
• D. 220 V.
• E. 160 V.

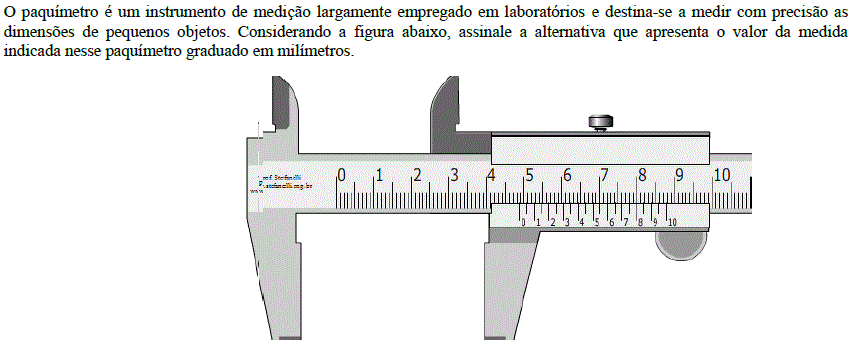

• A. 41,70 mm.
• B. 70,00 mm.
• C. 37,60 mm.
• D. 43,70 mm.
• E. 48,70 mm.
