Questões sobre Topografia

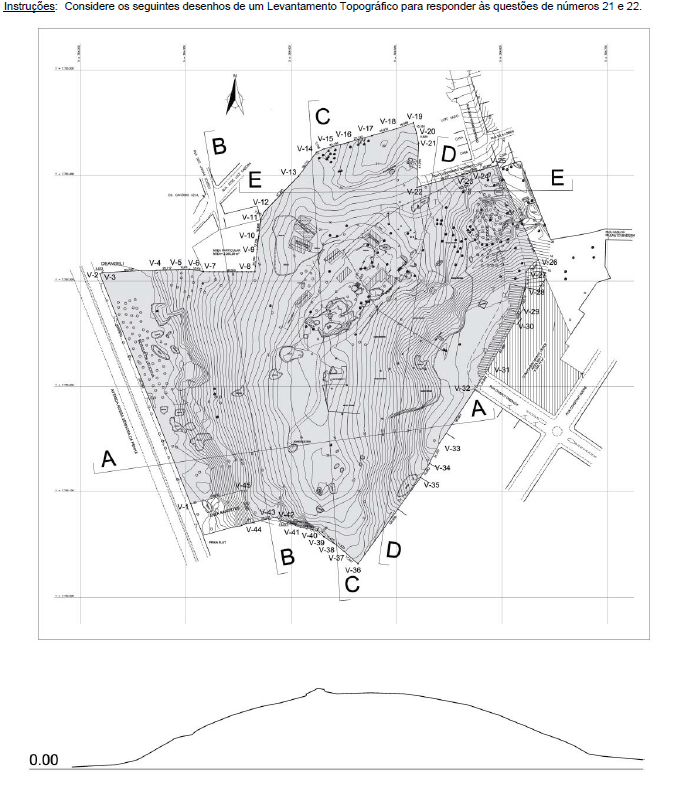

O perfil do terreno representado pelo corte está indicado em planta com a letra

• A. B.
• B. C.
• C. A.
• D. E.
• E. D.

Considerando que as Poligonais Topográficas apoiadas (ou amarradas) são figuras geométricas (polígonos abertos ou fechados) de apoio ao posicionamento topográfico, formadas por um número finito de lados, interligando dois ou mais pontos previamente coordenados, nos quais é conhecida uma orientação, é correto concluir que o número de lados do terreno apresentado é

• A. 45.
• B. 46.
• C. 23.
• D. 22.
• E. 17.

Considerando os instrumentos utilizados em topografia, julgue os itens seguintes.

A bússola é utilizada para medir ângulos horizontais e verticais em relação ao norte e sul magnéticos.

• C. Certo
• E. Errado

Considerando os instrumentos utilizados em topografia, julgue os itens seguintes.

Por meio do nível, instrumento usado em levantamentos topográficos, medem-se as alturas sobre uma mira colocada verticalmente sobre os pontos topográficos a serem nivelados.

• C. Certo
• E. Errado

Considerando os instrumentos utilizados em topografia, julgue os itens seguintes.

O instrumento utilizado para a medição direta de distâncias entre dois pontos no terreno é denominado trena.

• C. Certo
• E. Errado

Considerando os instrumentos utilizados em topografia, julgue os itens seguintes.

O teodolito é um instrumento óptico empregado, principalmente, na mensuração indireta de ângulos horizontais e verticais.

• C. Certo
• E. Errado

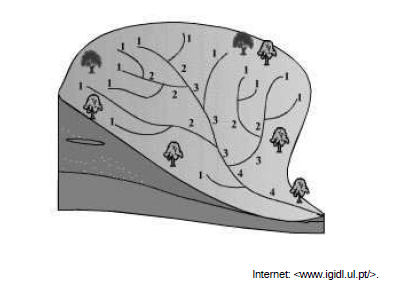

A figura a seguir representa uma bacia hidrográfica.

Em relação aos conceitos e variáveis envolvidas na determinação do tempo de concentração da bacia, assinale a alternativa correta.

• A. O tempo gasto para que toda a área contribua para o escoamento superficial na seção situada no centro de gravidade da bacia hidrográfica é o tempo de concentração da bacia.
• B. A declividade média da bacia não interfere no tempo de concentração.
• C. A distância horizontal entre o ponto mais distante e a seção de saída não influencia o tempo de concentração da bacia.
• D. O tempo de concentração é função da forma da bacia hidrográfica.
• E. O tipo de vegetação que cobre uma bacia hidrográfica não exerce influência sobre o tempo de concentração.

Em uma planta topográfica, uma curva de nível caracterizase como uma linha imaginária do terreno, situada acima ou abaixo de determinada superfície de referência. Assinale a opção correta acerca das características das curvas de nível.

• A.

  As curvas de nível referem-se a curvas altimétricas ou linhas isoípsas.

• B.

  Em geral, as curvas de nível cruzam os cursos de água em forma de M.

• C.

  Não existe curva de nível fechada.

• D.

  As curvas de nível indicam uma distância horizontal, a partir de uma cota de referência.

• E.

  Curvas de nível distantes umas das outras indicam relevo acidentado, enquanto curvas de nível próximas umas das outras indicam terrenos mais planos.

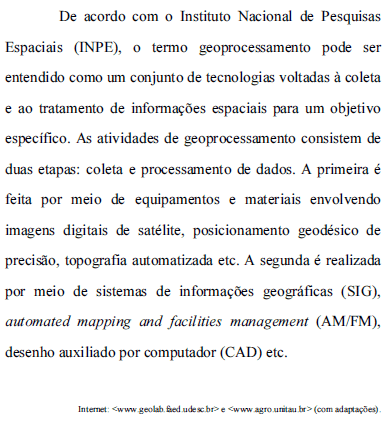

A respeito do tema abordado no texto acima, assinale a opção correta.

• A.

  Desenvolvido nos Estados Unidos da América, o SIG é um software que pode ser utilizado para a modelagem dos dados manipulados em um desenho de ambiente urbano.

• B.

  O SIG restringe-se ao processamento de dados gráficos, com ênfase em análises espaciais e modelagens de superfícies.

• C.

  Os sistemas de coordenadas geográficas e cartesianas são utilizados para armazenamento e visualização de componentes gráficas.

• D.

  A projeção Universal Transversa de Mercator (UTM), que corresponde a um sistema de coordenadas geográficas usado na elaboração de plantas, tem sido adotada pelos municípios brasileiros como auxílio na elaboração de seus planos diretores.

• E.

  No caso do desenho urbano, o CAD é a ferramenta mais indicada para a coleta e o processamento dos dados, por ser capaz de armazenar e analisar a topologia de mapas e plantas.

A planta topográfica, que serve para efetivar o direito de posse e a ocupação do solo conforme a legislação local, é a representação gráfica de uma área territorial levantada em campo. Desenhar uma planta topográfica consiste em um conjunto de operações que objetivam traçar, no papel, uma figura semelhante à do terreno levantado. A esse respeito, julgue o item abaixo.

Na planta topográfica de um terreno, os ângulos aparecem em verdadeira grandeza e as distâncias aparecem reduzidas segundo uma razão constante determinada pela escala de representação.

• C. Certo
• E. Errado
