Questões sobre Topografia

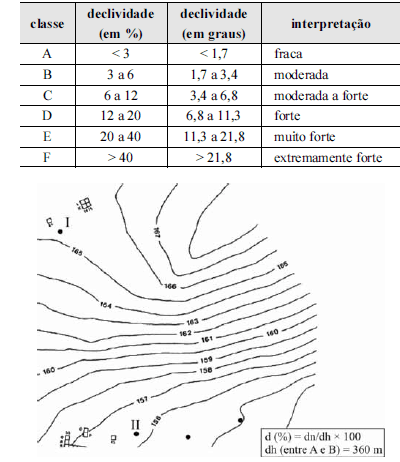

Considerando a figura e os dados na tabela acima, relativos à declividade (d) da inclinação de um terreno, em que dn é a diferença de nível entre dois pontos e dh, a distância horizontal que separa esses dois pontos, julgue os itens que se seguem.

A declividade entre os pontos indicados por I e II na figura é forte.

• C. Certo
• E. Errado

Quanto ao geoprocessamento, assinale a opção correta.

• A.

  O sistema de informação geográfica (SIG) ou em inglês geografical information system (GIS) é, atualmente, o sistema mais adequado para análise espacial de dados geográficos.

• B.

  Os dados utilizados no SIG podem ser divididos em 3 grupos: dados gráficos ou espaciais (geográficos); dados topográficos (volumétricos); dados não-gráficos ou descritivos (alfanuméricos).

• C.

  Para geração dos dados espaciais, utiliza-se, exclusivamente, o sistema de posicionamento global (GPS).

• D.

  As plantas topográficas são obtidas a partir de dados colhidos por meio da geogrametria aérea.

Para um projeto arquitetônico, é importante um programa de necessidades, bem como o conhecimento das características do sítio e das restrições legais. A utilização desse programa foi largamente difundida pelos arquitetos modernos, partidários de uma produção arquitetônica com base na eficácia total da edificação. A respeito do programa de necessidades, julgue os próximos itens.

Além do programa de necessidades, a topografia, a orientação solar e o cumprimento das leis de uso do solo são pontos importantes para o desenvolvimento de um bom projeto arquitetônico.

• C. Certo
• E. Errado

Em um projeto topográfico, as chamadas, linhas hidrodinâmicas, no plano, são equivalentes as:

• A.

  Retas de menor declive.

• B.

  Retas de maior declive.

• C.

  Retas de maior inclinação.

• D.

  Retas de maior inclinação.

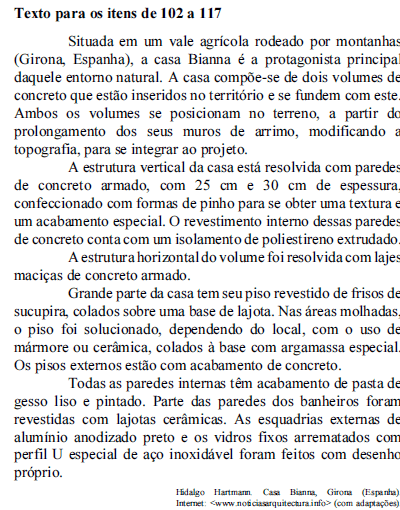

A partir das imagens e das informações contidas no texto, julgue os itens a seguir.

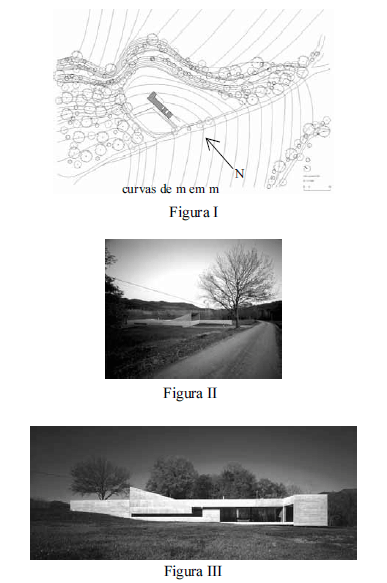

A figura I mostra o relevo topográfico no qual se encontra a casa Bianna. A rua, no trecho representado, está definida com um greide irregular, sendo seu caimento de 21,00 m no sentido NO-SE.

• C. Certo
• E. Errado

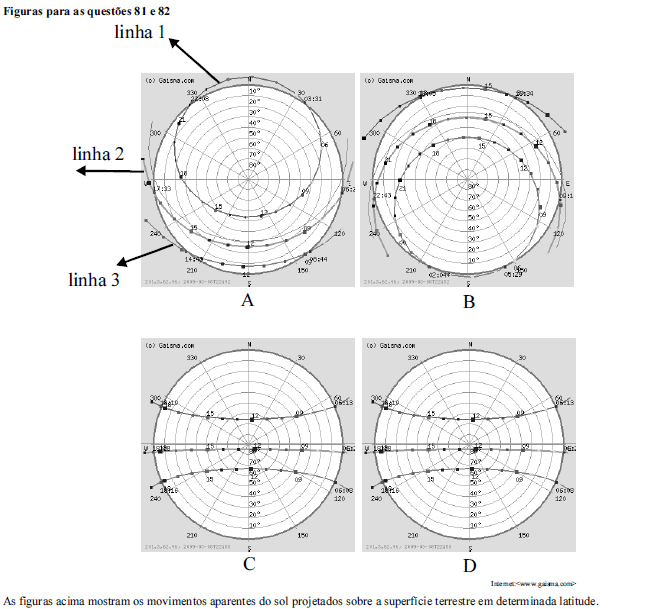

Com relação às figuras apresentadas acima, assinale a opção correta.

• A. As figuras A e C correspondem a uma mesma cidade em épocas diferentes do ano.
• B. A figura D corresponde a uma cidade localizada muito próximo à linha do Equador.
• C. A figura B corresponde ao movimento aparente do Sol em uma cidade localizada no hemisfério Norte.
• D. A figura C corresponde ao movimento aparente do Sol em uma cidade situada imediatamente ao Sul do Trópico de Câncer.
• E. As figuras C e D correspondem ao movimento aparente do Sol em cidades de mesma longitude.

Considerando que as linhas 1, 2 e 3 identificadas na figura A se repetem nas figuras B, C e D, assinale a opção correta.

• A. A linha 3 refere-se ao mês de julho.
• B. Na cidade correspondente à imagem D, o Sol nunca atinge o zênite.
• C. No hemisfério Norte, o solstício de verão corresponde à linha 3.
• D. Na cidade correspondente à imagem B, no verão, as noites são mais longas que os dias.
• E. As linhas 1 e 3 referem-se aos solstícios.

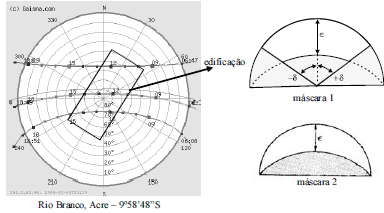

Considerando as imagens apresentadas nas figuras acima, assinale a opção correta.

• A. A máscara de sombra 1 é adequada para a proteção solar das fachadas Nordeste e Sudoeste da edificação.
• B. A máscara de sombra 2, que indica a necessidade de proteção com elementos verticais, é recomendada para a fachada Sudeste.
• C. A fachada Noroeste fica totalmente protegida da insolação com brises verticais ortogonais ao plano da fachada.
• D. Em Rio Branco, no solstício de verão, o Sol nasce às 6 h 08 min e se põe às 18 h 51 min.
• E. Em Rio Branco, no solstício de inverno, os dias são aproximadamente meia hora mais curtos que no solstício de verão.

A representação gráfica das trajetórias aparentes do Sol, projetadas no plano do horizonte do observador, para cada latitude específica, denomina-se

• A.

  zenith.

• B.

  carta solar.

• C.

  sombra.

• D.

  quebra-sol.

• E.

  projeção solar.

A fluência de ar por um edifício depende dos seguintes fatores:

I diferença de temperatura entre o ar interno e o externo ao edifício;

II diferença de altura entre a entrada e a saída de ar;

III convecção do calor ascendente;

IV direção e velocidade do vento.

Acerca desse tema, assinale a opção correta.

• A. Dias quentes e um ambiente interno mais fresco que o externo favorecem as condições de troca de ar.
• B. As condições de fluência do ar não são afetadas pela pressão e pela direção do vento, portanto, a topografia local não é fator relevante a ser considerado.
• C. Não há relação entre o fator II e o fator III.
• D. O fator III descreve um fenômeno também conhecido como efeito chaminé.
