Questões sobre Topografia

Considerando que, em determinado local, o vento dominante venha do leste e tendo em conta os fatores determinantes da fluência do ar em ambientes com ventilação natural, julgue os próximos itens, relativos ao uso de sheds.

I Nas condições apresentadas, a abertura do shed deve estar orientada para oeste.

II A convecção do calor ascendente contribui para o perfeito funcionamento do shed, desde que não existam entradas de ar inferiores.

III As aberturas do shed orientadas para o sul atendem a todos os requisitos de iluminação e de ventilação.

IV Sheds e panos de vidro buscam assegurar iluminação natural e racionalizar o consumo de energia elétrica.

Estão certos apenas os itens

• A. I e III.
• B. I e IV.
• C. II e III.
• D. II e IV.

Topografia é uma ciência aplicada, baseada na geometria e na trigonometria. Sobre os conceitos e instrumentos que utiliza, é correto afirmar que:

• A.

  A topografia leva em conta a curvatura da terra, enquanto a Geodésia não considera essa curvatura.

• B.

  Rumos são ângulos lidos a partir da direção Norte-Sul, no sentido do movimento dos ponteiros do relógio e pode variar de 0º e 360º.

• C.

  Na Altimetria as medidas lineares e angulares são efetuadas no plano horizontal.

• D.

  Azimute é o ângulo formado entre a direção Norte-Sul e o alinhamento considerado.

• E.

  Teodolitos são goniômetros que permitem apenas a leitura de ângulos horizontais.

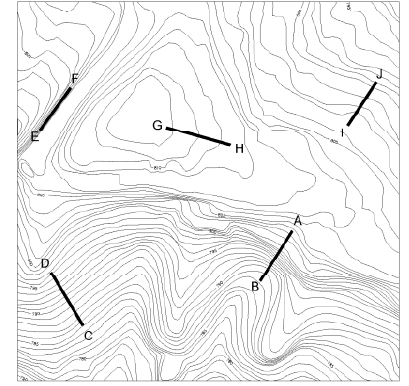

Observando o Levantamento Topográfico abaixo, em que o relevo é representado por Curvas de Nível, verifica-se que o trecho de maior declividade é o demarcado pelo segmento de reta

• A.

  AB.

• B.

  CD.

• C.

  EF.

• D.

  GH.

• E.

  IJ.

O coeficiente ou índice de aproveitamento básico de um terreno é a relação entre:

• A. a área edificável e a área do terreno.
• B. a área edificável e a área não edificável do terreno.
• C. a área da projeção de uma edificação e a área do terreno.
• D. a área do terreno e a área resultante da aplicação da taxa de ocupação.
• E. a área edificável e a área resultante da aplicação da taxa de ocupação.

De acordo com o desenho abaixo, que mostra a topografia de um terreno, o corte que corresponde ao corte-AB está representado numa das figuras abaixo, assinale a correta:

• A.
• B.
• C.
• D.
• E.

De acordo com a topografia, é correto afirmar, EXCETO:

• A. A interseção de dois semi-planos denomina-se vale ou linha de reunião de águas.
• B. As curvas obtidas, representando a projeção dos pontos do terreno com a mesma cota ou nível, chamam-se curvas de nível.
• C. A depressão resulta da junção de vales.
• D. As cartas são representações planas, reduzidas, simplificadas e completadas por sinais convencionais, de uma zona de superfície terrestre.
• E. O conjunto de operações, que tem por objetivo determinar as coordenadas de pontos de superfície terrestre e efetuar a sua representação chama-se Levantamento.

Acerca de aspectos gerais de topografia, urbanismo e infra-estrutura, julgue os itens a seguir.

Ligando-se entre si os pontos de diferentes cotas, obtêm-se as curvas de nível, que serão tanto mais precisas quanto maior for a quantidade de pontos.

• C. Certo
• E. Errado

O método construtivo deve ser escolhido de acordo com a topografia, o projeto arquitetônico, a mão de obra e a disponibilidade de materiais, entre outros fatores. Os mais comuns são estrutura convencional de concreto armado com alvenaria de vedação e alvenaria estrutural. Sobre este assunto, analise as afirmativas a seguir e marque (V) para as VERDADEIRAS e (F) para as FALSAS.

( ) As paredes e lajes do concreto armado são moldadas no canteiro de obras.

( ) No máximo, podem ser construídos apenas 20 pavimentos, utilizando a alvenaria estrutural.

( ) O preenchimento dos vãos pode ser feito com tijolos de barro, blocos cerâmicos ou concreto.

Marque a opção que apresenta a sequência CORRETA.

• A. V – V – F.
• B. V – F – V.
• C. V – V – V.
• D. F – F – V.
• E. F – V – F.

Leia e analise as assertivas sobre topografia.

I. Em um projeto que necessite de movimentação de terra para determinada superfície, deve-se buscar o equilíbrio entre volume escavado x aterros.

II. Cortes são segmentos que requerem escavação no terreno para se alcançar a linha do greide projetado, definindo assim transversal e longitudinalmente o corpo estradal.

III. Aterros constituem segmentos, cuja implementação requer o depósito de materiais para a composição do corpo estradal segundo os gabaritos de projeto. Os materiais de aterro originam-se dos cortes e dos empréstimos.

IV. Um estudo deve buscar o equilíbrio entre volumes de cortes e aterros evitando a utilização de bota-fora ou empréstimos. Tal medida evitará despesas desnecessárias com bota-fora, compra de terra, caçambas ou caminhões.

Marque a opção que apresenta as afirmativas CORRETAS.

• A. I – II – IV.
• B. II – III.
• C. II – III – IV.
• D. I – II – III – IV.
• E. III – IV.

Existem diferentes métodos de locação, os quais variam em função do tipo e da extensão da edificação. É correto afirmar que em

• A. um hospital de grande porte, com projeção horizontal extensa, executado em patamares, com estrutura pré-fabricada em terreno com desnível, utiliza-se procedimento misto (topográfico e manual) para locação e de cavaletes para demarcação.
• B. uma pequena obra residencial, em terreno plano, monobloco térreo, executada em alvenaria tradicional, utiliza-se, necessariamente, procedimento topográfico para locação e estacas para demarcação.
• C. um shopping center de grande envergadura, monobloco vertical, executado com estrutura pré-fabricada em terreno plano, utiliza-se procedimento misto (topográfico e manual) para locação e cavaletes para demarcação.
• D. um pavilhão para exposições, com projeção horizontal extensa, executado com estrutura pré-fabricada em terreno plano, utiliza-se procedimento topográfico para locação e cavaletes para demarcação.
• E. um posto de gasolina, em terreno plano, executado com estrutura pré-fabricada, utiliza-se armação de madeira em volta da obra (gabarito) e linha e estaca para demarcação.
