Questões de Artes do ano 2007

O emprego de rampas em edifícios sempre deve ser utilizado porque

• A.

  é um elemento de execução mais simples que as escadas.

• B.

  garante a todo cidadão fácil acessibilidade aos ambientes.

• C.

  o acesso ao prédio é facilitado porque se divide entre a rampa e a escada.

• D.

  se trata de um elemento arquitetônico que enriquece o projeto.

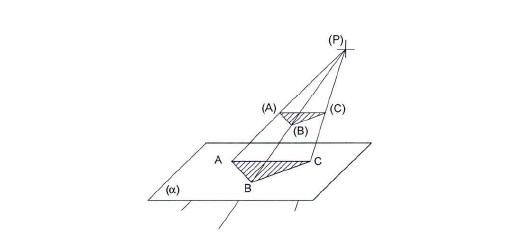

0bserve esta figura que representa a projeção do triangulo ABC.

O tipo de projeção representado nessa figura é denominado projeção

• A. cilíndrica.
• B. cônica.
• C. oblíqua.
• D. ortogonal.

A linha de terra em sistemas de projeções é formada pela interseção dos planos

• A. de projeções, rebatidos.
• B. horizontal e de perfil.
• C. vertical e horizontal.
• D. vertical e horizontal, rebatidos.

A vista ortográfica utilizada em desenho arquitetônico e que permite calcular a área de uma edificação é a vista

• A. frontal.
• B. inferior.
• C. lateral.
• D. superior.

As questões 44 e 45 devem ser respondidas com base nos seguintes dados: uma parede com dimensões 3 x 2,80 m é vazada para a instalação de uma porta de 0,80 x 2,10 m. Analise esses dados antes de passar para as questões.

A esquadria deve ter área aproximada de

• A.

  0,16 m².

• B. 0,24 m².
• C. 1,68 m².
• D. 8,40 m².

As questões 44 e 45 devem ser respondidas com base nos seguintes dados: uma parede com dimensões 3 x 2,80 m é vazada para a instalação de uma porta de 0,80 x 2,10 m. Analise esses dados antes de passar para as questões.

A área de parede a ser pintada é, aproximadamente, igual a

• A. 1,68 m².
• B. 6,72 m².
• C. 8,40 m².
• D. 10,08 m².

A quantidade aproximada de material utilizado para revestir um pilar cilíndrico com 1,00 m de diâmetro e 3,50 m de altura é igual a

• A. 3,000 m³.
• B. 11,00 m².
• C. 11,000 m³.
• D. 22,00 m².

Uma das vantagens da utilização de estrutura metálica em edifícios é permitir

• A. a rapidez de desenvolvimento do projeto.
• B. a rapidez de execução da obra.
• C. uma atualização arquitetônica do projeto.
• D. uma redução de custo da obra.

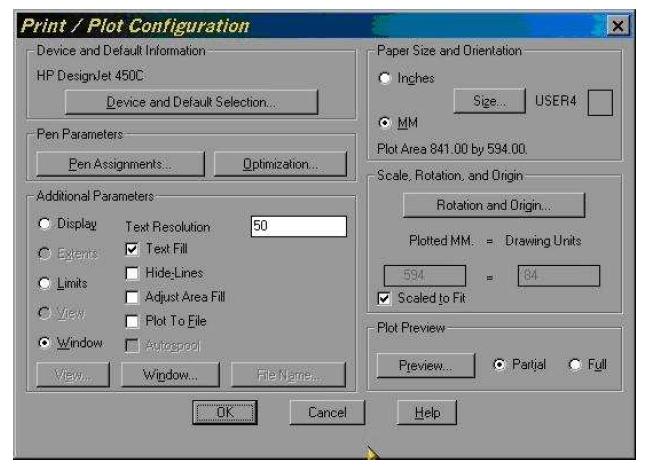

Observe a janela Print/Plot Configuration, do aplicativo Autocad.

Analise as afirmativas sobre essa janela de impressão e marque com V as afirmativas verdadeiras a com F as falsas.

( ) A relação da escala de plotagem é aproximadamente 1:10.

( ) As dimensões do formato estão em mm.

( ) O formato do desenho é A1.

( ) O ploter configurado é o HP Designer Jet 450 C.

Assinale a alternativa que apresenta a seqüência de letras CORRETA.

• A. (F) (V) (F) (V)
• B. (F) (F) (V) (V)
• C. (F) (V) (V) (V)
• D. (V) (F) (V) (F)

De acordo com as normas técnicas da ABNT, a execução de um Sistema de Proteção contra Descargas Atmosféricas (SPDA) necessita de

• A.

  um mecanismo complementar para detectar a queda da descarga atmosférica.

• B.

  um sistema que possa prever a intensidade e a duração da descarga elétrica.

• C.

  uma manutenção anual a fim de garantir a confiabilidade do sistema.

• D.

  uma vistoria criteriosa sempre que houver tempestades.
