Questões de Artes da Fundação de desenvolvimento da pesquisa (FUNDEP / UFMG)

Numere de 1 a 4 apresentando a seqüência correta de ordem de prioridade de linhas coincidentes em sistemas de projeções.

Assinale a alternativa que apresenta a seqüência correta de números.

• A. (1) (2) (4) (3)
• B. (2) (1) (3) (4)
• C. (3) (1) (4) (2)
• D. (4) (2) (3) (1)

O instrumento utilizado em desenho técnico para efetuar medidas de ângulos é

• A. a régua flexível.
• B. o compasso.
• C. o esquadro.
• D. o transferidor.

Em serviços de levantamentos topográficos, os planos que apresentam a mesma cota são representados por meio de

• A. croqui de situação.
• B. curvas de nível.
• C. perfil do terreno.
• D. poligonal da área.

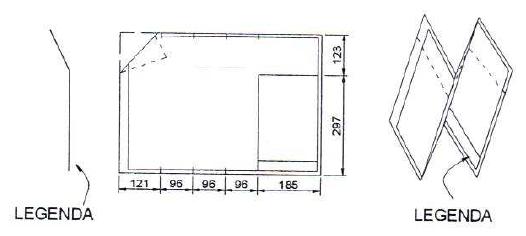

As questões 36 e 37 devem ser respondidas com base nesta figura que representa o dobramento de uma folha de desenho técnico. Observe-a antes de passar para as questões.

O formato utilizado nesse desenho é o

• A. A0.
• B. A1.
• C. A2.
• D. A3.

As questões 36 e 37 devem ser respondidas com base nesta figura que representa o dobramento de uma folha de desenho técnico. Observe-a antes de passar para as questões.

A técnica de dobramento mostrada nessa figura é utilizada com a finalidade de

• A. facilitar o arquivamento do desenho.
• B. garantir a visualização da legenda.
• C. melhorar a apresentação do formato.
• D. padronizar os formatos de um projeto.

O limite entre um lote e o logradouro público correspondente é definido pela prefeitura municipal que faz a locação por meio de uma linha denominada

• A. afastamento.
• B. alinhamento.
• C. beiral.
• D. testada.

O emprego de rampas em edifícios sempre deve ser utilizado porque

• A.

  é um elemento de execução mais simples que as escadas.

• B.

  garante a todo cidadão fácil acessibilidade aos ambientes.

• C.

  o acesso ao prédio é facilitado porque se divide entre a rampa e a escada.

• D.

  se trata de um elemento arquitetônico que enriquece o projeto.

0bserve esta figura que representa a projeção do triangulo ABC.

O tipo de projeção representado nessa figura é denominado projeção

• A. cilíndrica.
• B. cônica.
• C. oblíqua.
• D. ortogonal.

A linha de terra em sistemas de projeções é formada pela interseção dos planos

• A. de projeções, rebatidos.
• B. horizontal e de perfil.
• C. vertical e horizontal.
• D. vertical e horizontal, rebatidos.

A vista ortográfica utilizada em desenho arquitetônico e que permite calcular a área de uma edificação é a vista

• A. frontal.
• B. inferior.
• C. lateral.
• D. superior.
