Questões de Engenharia Cartográfica e de Agrimensura da Fundação CESGRANRIO (CESGRANRIO)

Considerando-se as propriedades geométricas das seções meridianas de um elipsoide de revolução, afirma-se que tais seções

• A.

  são perpendiculares ao eixo de rotação.

• B.

  são perpendiculares ao plano do equador.

• C.

  possuem achatamento nulo.

• D.

  possuem excentricidade nula.

• E.

  possuem raio de curvatura constante.

Os sistemas geodésicos são associados a figuras geométricas cujas superfícies se adaptam à região da Terra a ser representada, em especial, elipsoides de revolução. A correta associação entre elipsoide e sistema de coordenadas é

• A.

  GRS-80 para o sistema SIRGAS

• B.

  GRS-67para o sistema Córrego Alegre

• C.

  GRS-67para o sistema SIRGAS

• D.

  Hayford para o sistema SAD-69

• E.

  Hayford para o sistema WGS-84

De acordo com a Norma Brasileira para a Execução de Levantamento Topográfico, é previsto o emprego dos métodos de nivelamento taqueométrico,

• A.

  geométrico e barométrico

• B.

  geométrico e trigonométrico

• C.

  geométrico e por GPS

• D.

  trigonométrico e por GPS

• E.

  trigonométrico e barométrico

Poligonais iniciadas e finalizadas sobre estações distintas, com coordenadas conhecidas, permitem realizar APENAS o(s) controle(s)

• A.

  angular

• B.

  azimutal

• C.

  linear

• D.

  angular e linear

• E.

  linear e azimutal

Na execução de uma poligonal, o primeiro lado, partindo da estação E₀ para a estação E₁, possui azimute 130^o. Posteriormente, a estação total foi estacionada em E₁ e a leitura angular foi zerada na direção de E₀. A leitura angular observada na direção da estação E₂ foi de 70^o, logo, o azimute do lado E₁-E₂ é

• A.

  20º

• B.

  60º

• C.

  160º

• D.

  200º

• E.

  240º

Para realização do método de interseção, devem ser medidos

• A.

  os ângulos a partir de pontos de coordenadas conhecidas

• B.

  os ângulos a partir do ponto a ser determinado

• C.

  os ângulos e as distâncias a partir de coordenadas conhecidas

• D.

  as distâncias a partir de pontos de coordenadas conhecidas

• E.

  as distâncias a partir do ponto a ser determinado

A latitude geodésica de um ponto P qualquer, na superfície de um elipsoide, é o ângulo medido sobre o meridiano que passa por P, compreendido entre a(o)

• A.

  vertical passante por P e o plano azimutal

• B.

  vertical e o plano meridional, ambos passantes por P

• C.

  normal passante por P e o plano equatorial

• D.

  pequena normal passante por P e o plano meridional

• E.

  plano meridional passante por P e o plano equatorial

Acerca do sistema UTM, analise as afirmativas a seguir.

I - Cada fuso pode ser prolongado até 30’ sobre os fusos adjacentes, criando-se assim uma área de superposição de 1º de largura.

II - A origem do sistema pode ser deslocada do centro do fuso para algum ponto que facilite o mapeamento de determinada região.

III - O sistema UTM é um sistema tridimensional, visto que fornece as coordenadas E, N e H de cada ponto.

É correto APENAS o que se afirma em

• A.

  I

• B.

  II

• C.

  I e II

• D.

  I e III

• E.

  II e III

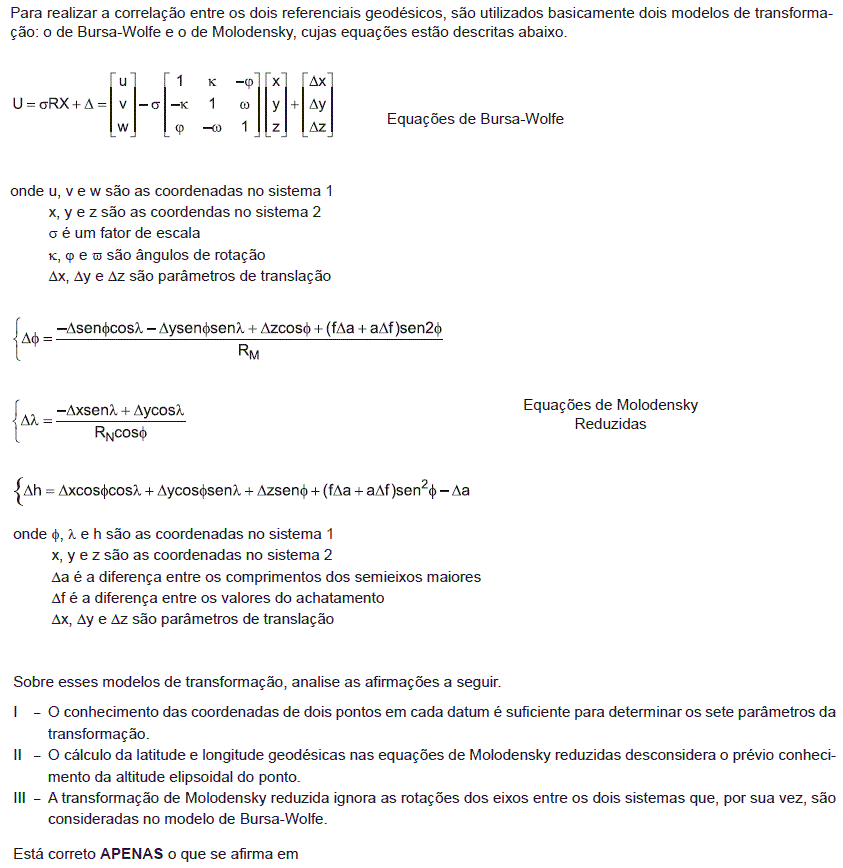

• A.

  I

• B.

  II

• C.

  III

• D.

  I e II

• E.

  II e III

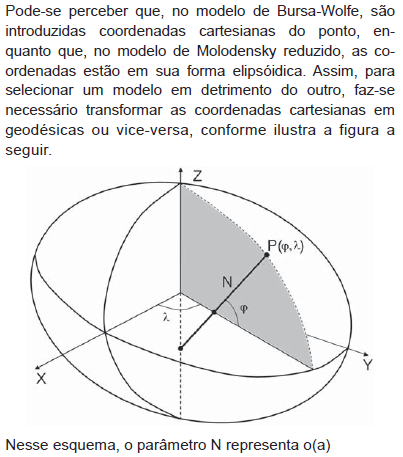

• A.

  raio do elipsoide de referência do sistema

• B.

  raio de curvatura de seção normal à longitude

• C.

  raio de curvatura de seção transversal à latitude

• D.

  grande normal

• E.

  altitude elipsoidal do ponto
