Questões de Engenharia Cartográfica e de Agrimensura da Fundação CESGRANRIO (CESGRANRIO)

Generalização Cartográfica é um processo que permite descrever a realidade através de níveis de abstração diferentes, levando-se em conta uma hierarquia de importância para a representação da informação em uma escala escolhida, através de simplificações de forma e de estrutura. Um mapa de escala 1:10.000 passou por um processo de generalização cartográfica, e uma rua, que antes era representada por uma feição linear de 10 cm, passou a ser representada por uma feição linear de 2 cm.

Com base nessas informações, a nova escala do mapa passou a ser

• A.

  1:2.000

• B.

  1:5.000

• C.

  1:15.000

• D.

  1:25.000

• E.

  1:50.000

Os sistemas de projeções cartográficas podem ser definidos como uma solução para o problema da representação da superfície curva da Terra em um plano. Classificam-se quanto a diferentes aspectos, mas possuem, como característica essencial à sua escolha, as propriedades que conservam.

Sobre essas propriedades, tem-se que as projeções

• A.

  conformes não deformam os ângulos e, portanto, não deformam as pequenas áreas.

• B.

  conformes são também chamadas de zenitais.

• C.

  conformes são também chamadas de zenitais.

• D.

  equidistantes têm os comprimentos representados com escala uniforme em qualquer direção.

• E.

  afiláticas são, ao mesmo tempo, equidistantes, conformes e equivalentes.

Considerando o sistema de coordenadas UTM, o meridiano central da zona 31 possui longitude

• A.

  3 °E

• B.

  15 °E

• C.

  27 °W

• D.

  39 °W

• E.

  51 °W

As consultas espaciais sobre dados geográficos representados em formato vetorial utilizam operações espaciais que se classificam em unárias escalares, unárias booleanas, unárias espaciais, binárias escalares, binárias booleanas, binárias espaciais e n-árias espaciais.

Com relação a essa classificação, a operação

• A.

  intersects é binária espacial, pois mapeia um par de geometrias em uma geometria.

• B.

  buffer é binária espacial, pois mapeia um par de geometrias em uma geometria.

• C.

  touches é binária booleana, pois mapeia um par de geometria em um valor booleano.

• D.

  distance é unária escalar, pois mapeia uma geometrias em um valor escalar.

• E.

  length é unária booleana, pois mapeia uma geometria em um valor booleano.

O Paradigma dos Quatro Universos distingue quatro passos entre o mundo real e a sua representação computacional.

São eles, respectivamente, os Universos:

• A.

  Imaginário, Descritível, Abstrato, Real

• B.

  Imaginário, Abstrato, Computacional, Real

• C.

  Formal, Ontológico, Abstrato, de Implementação

• D.

  Ontológico, Formal, Estrutural, de Implementação

• E.

  Geográfico, Abstrato, Computacional, de Implementação

Um SIG é capaz de trabalhar com dados em formatos vetorial e matricial. A esse respeito, considere as afirmativas abaixo.

I - O formato matricial é utilizado para representar entidades identifi cáveis e de fronteiras bem defi nidas.

II - É possível realizar a conversão de dados em formato matricial para dados em formato vetorial; o contrário, porém, não é possível.

III - No formato vetorial, as feições do espaço geográfico encontram-se mapeadas em pontos, linhas e polígonos.

É correto o que se afirma em

• A.

  I, apenas.

• B.

  III, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Os Sistemas de Informações Geográficas (SIG) fornecem as ferramentas necessárias à manipulação, edição, consulta, análise e visualização de grandes volumes de dados georreferenciados. Destacam-se pela sua interdisciplinaridade, fazendo com que os usuários não estejam restritos a especialistas de um domínio específico.

NÃO é característica de um SIG

• A.

  poder utilizar, se tiver arquitetura integrada, tanto um Sistema de Gerenciamento de Banco de Dados (SGBD) relacional quanto um SGBD objeto-relacional para armazenar as componentes espaciais e alfanuméricas de seus dados.

• B.

  ter a capacidade de realizar análises espaciais, o que é uma característica essencial, pois o diferencia dos demais sistemas de Cartografia Automatizada.

• C.

  possuir as componentes espacial e alfanumérica de seus dados armazenadas em arquivos, tornando mais fácil a otimização de consultas, a gerência de transações e o controle de integridade e concorrência.

• D.

  ser capaz de inserir e integrar, em um único banco de dados, informações espaciais provenientes de diferentes fontes.

• E.

  ser composto por interface, entrada e integração de dados, funções de consulta e análise espacial, visualização e plotagem, armazenamento e recuperação de dados.

As estruturas de armazenamento de dados vetoriais podem ser topológicas ou do tipo Spaghetti. Tais estruturas possuem características próprias.

A estrutura

• A.

  topológica não pode ser utilizada em modelos de rede.

• B.

  topológica pode subdividir-se em relacional, quando apresenta os relacionamentos espaciais existentes entre os dados, e não relacional, quando não apresenta os relacionamentos espaciais.

• C.

  Spaghetti representa explicitamente os relacionamentos espaciais existentes entre os dados.

• D.

  Spaghetti não possui topologia.

• E.

  topológica tem alteradas as suas propriedades com uma mudança de escala.

Sabe-se que determinado voo aerofotogramétrico foi obtido na escala média de 1:20.000. As fotografias geradas têm medidas de 23 cm x 23 cm, e as fotografias consecutivas têm uma superposição aproximada de 60%.

Qual é o valor aproximado, em metros, da aerobase?

• A.

  2.760

• B.

  2.300

• C.

  1.840

• D.

  1.320

• E.

  920

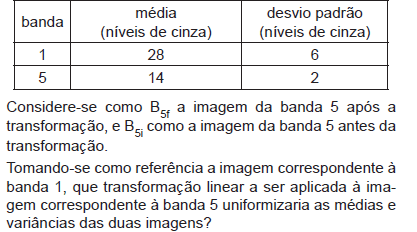

Duas imagens, correspondentes às bandas 1 e 5 de determinada cena do sensor TM do satélite Landsat 5, apresentam as características abaixo:

• A.

  B_5f = 2.B_5i − 6

• B.

  B_5f = 3.B_5i − 14

• C.

  B_5f = 3,5.B_5i − 14

• D.

  B_5f = 6.B_5i − 10

• E.

  B_5f = 14.B_5i − 28
