Questões de Engenharia Cartográfica e de Agrimensura da CONSULPLAN Consultoria (CONSULPLAN)

Observe as curvas de nível expostas na figura.

 Assinale, a seguir, a equidistância vertical.

• A. 1 m.
• B. 10 m.
• C. 50 m.
• D. 100 m.

No que tange aos levantamentos cadastrais, relacione adequadamente as colunas a seguir.

1. Acessão.

2. Acreção.

3. Avulsão.

4. Aviventação.

( ) Situação quando uma quantidade de solo é subitamente movida de um proprietário de terra para outro ou quando um curso de água muda seu leito completamente, ou seja, as linhas de propriedade são mantidas.

( ) Situação em que se reanima, fortalece marcos destruídos de vértices, seja pela ação do tempo ou ação de circunstâncias locais.

( ) Nome dado no momento em que uma área de terra adjacente é acrescida quando um corpo de água retrocede, assim como quando ele seca total ou parcialmente.

( ) Quando a água, lenta e imperceptivelmente, deposita materiais no banco de um rio ou outro corpo d’água.

A sequência está correta em

• A. 1, 2, 4, 3.
• B. 3, 2, 4, 1.
• C. 3, 4, 2, 1.
• D. 1, 4, 2, 3.

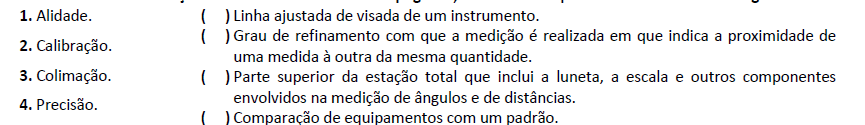

Considerando as definições de termos utilizados na topografia, relacione adequadamente as colunas a seguir.

A sequência está correta em

• A. 1, 2, 3, 4.
• B. 3, 2, 1, 4.
• C. 3, 4, 1, 2.
• D. 1, 4, 3, 2.

“O engenheiro agrimensor é o profissional que carece do conhecimento da _______________, que é a arte ou ciência de elaborar mapas. Para tanto, precisa compreender os princípios da ______________, pois trata-se de uma ciência que estuda a forma e as dimensões da Terra. Atualmente, a área de ________________ proporciona o conhecimento no qual são estudadas imagens produzidas por dispositivos de fotografias aéreas ou espaciais, que requer de ______________________ para armazenar, recuperar, analisar e mostrar informações detalhadas relativas às características naturais e artificiais de uma área ou região.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

• A. Cartografia / Geodésia / Sensoriamento Remoto / Sistema de Informações Geográficas
• B. Geodésia / Cartografia / Sistema de Informações Geográficas / Sensoriamento Remoto
• C. Cartografia / Geodésia / Sistema de Informações Geográficas / Sensoriamento Remoto
• D. Geodésia / Cartografia / Sensoriamento Remoto / Sistema de Informações Geográficas

Em levantamento topográfico são necessárias as medidas de ângulos. Sobre os ângulos verticais, que são de extrema importância para os cálculos das distâncias, marque V para as alternativas verdadeiras e F para as falsas.

( ) Azimute.

( ) Nadiral.

( ) Rumo.

( ) Inclinação.

( ) Zenital.

( ) Deflexão.

A sequência está correta em

• A. V, F, V, F, F, F.
• B. F, V, F, V, V, V.
• C. V, F, V, F, F, V.
• D. F, V, F, V, V, F.

A agrimensura pode se valer de diferentes formas de orientação no espaço ao realizar alguns trabalhos. Assinale a alternativa que possui coerência entre a forma e sua descrição correta.

• A. Lua: por meio das posições da constelação do Cruzeiro do Sul.
• B. Bússola: por meio da identificação do polo geométrico da Terra.
• C. Sol: identificação do oriente (oeste) ou poente (leste) de acordo com o movimento dos astros.
• D. Instrumentos modernos: identificação de objetos por meio da conexão em rede com satélites.

A topografia trabalha com convenções cartográficas que representam diversas feições e objetos em um mapa. Relacione adequadamente as convenções a seguir.

A sequência está correta em

• A. 1, 2, 3, 4.
• B. 3, 2, 1, 4.
• C. 3, 4, 1, 2.
• D. 1, 4, 3, 2.

No trabalho com curvas de nível é fundamental considerar alguns critérios e regras essenciais. Diante do exposto, marque V para as afirmativas verdadeiras e F para as faltas.

( ) Quando a superfície do terreno é irregular e acidentada, as curvas de nível serão regulares.

( ) As curvas de nível são desenhadas perpendiculares à direção da inclinação do terreno e, então, a água escoa perpendicularmente às curvas de nível.

( ) As curvas de nível conectam pontos de cotas diferentes.

( ) As curvas de nível que cortam cursos d’água ou linhas de drenagem têm forma aproximada de ∩ ou de , apontando para montante.

A sequência está correta em

• A. F, F, V, V.
• B. V, V, F, F.
• C. V, F, V, F.
• D. F, V, F, V.

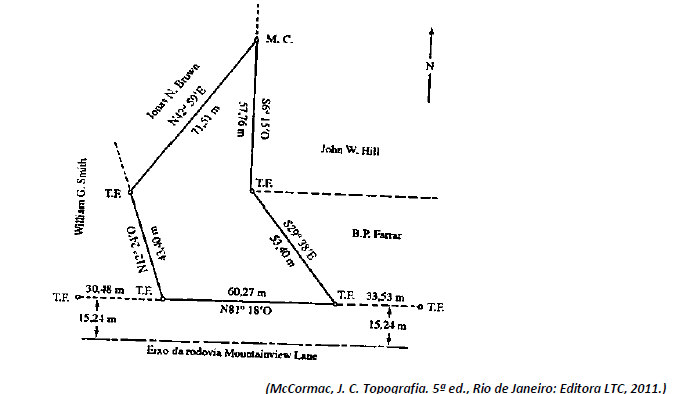

Uma planta é um desenho dimensional que mostra dados relativos ao levantamento cadastral, sendo um instrumento legal de registro público. Ela fornece informações importantes que propiciam encontrar, descrever e preparar uma descrição da terra. No entanto, algumas exigências devem ser cumpridas, especialmente quanto a informações e símbolos usados na planta. Observe a planta a seguir.

Diante do exposto, analise as seguintes afirmativas.

I. Nesta planta topográfica confeccionada faltam ser acrescidos o título e a legenda para poder ser registrada em cartório.

II. O topógrafo deverá fornecer uma declaração quanto à precisão do levantamento de campo e o método usado para determinar a área dessa terra.

III. Em áreas onde há casas ou outras construções (existentes ou que serão construídas) deve ser dada uma nota informando se a terra é abaixo ou acima do nível de inundação.

IV. Os números do livro de escrituras e de páginas do cartório são frequentemente informados, sendo obrigatória a apresentação dos confrontantes da terra. Nesta planta, os confrontantes são quatro: os senhores William G. Smith, Jonas N. Brown, John W. Hill e B. P. Farrar.

Estão corretas apenas as afirmativas

• A. I e II.
• B. II e III.
• C. III e IV.
• D. I e IV.

Com uma trena de aço deseja-se fazer a locação de uma distância horizontal ao longo de uma inclinação constante de 3° 21’. Qual deve ser a distância inclinada de tal forma que a distância horizontal resultante seja 350,00 m? (Dados: sen(3°21’) = 0,058435222; cos(3°21’) = 0,998291202; tan(3°21’) = 0,056083760.)

• A. 350,60 m.
• B. 350,80 m.
• C. 351,60 m.
• D. 351,80 m.
