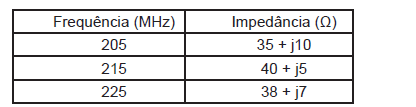

Os Parâmetros de Espalhamento, também conhecidos como Parâmetros S, são utilizados na caracterização de linhas de transmissão, em um modelo de quadripolos. A seguir, são exibidos gráficos que mostram os valores desses parâmetros, referentes à faixa de frequências de 210 a 216MHz, para um cabo coaxial. Nesses gráficos, gerados por um analisador de redes conectado aos terminais do cabo, o eixo das amplitudes tem os seus valores expressos em escala decibel e representam os níveis de reflexão nas portas do sistema (S11 e S22), bem como a comunicação entre as mesmas (S12 e S21).

Avalie as afirmações a respeito desses gráficos.

I. A capacidade de condução de corrente do cabo decai com a frequência, conforme indicado no gráfico, de S11.

II. Se um gerador de sinais for conectado à entrada do cabo, uma parcela significativa do sinal será refletida.

III. O cabo coaxial é visto pelo analisador de redes como um sistema de 2 portas.

IV. Se, ao invés do cabo, uma antena tivesse sido conectada ao anal isador de redes, o gráfico de S11 (ou S22) apresentaria mínimos locais nas frequências de ressonância.

Está correto apenas o que se afirma em

  • A. I e II.
  • B. I e III.
  • C. II e III.
  • D. III e IV.

A respeito das redes de computadores do tipo Wide Area Network (WAN), Metropolitan Area Network (MAN) e Local Area Network (LAN), é correto afirmar que

  • A. a comunicação via satélite é um exemplo de WAN e ocorre na faixa de frequências na ordem de 700MHz.
  • B. em termos de abrangência geográfica, é possível definir a seguinte sequência, em ordem crescente: MAN, LAN, WAN.
  • C. redes LAN são geralmente configuradas para operar isoladamente, não sendo conectadas a redes mais abrangentes.
  • D. comparando-se as descrições de uma LAN cabeada segundo os modelos OSI e IEEE, verifica-se que, no segundo caso, a camada de enlace consiste em duas sub-camadas: Logical Link Control (LLC) e Media Access Control (MAC).

Em sistemas de transmissão e recepção Very High Frequency (VHF) e Ultra High Frequency (UHF), o projeto de amplificadores é de extrema importância para garantir o alcance e a integridade do rádio enlace. A figura abaixo ilustra o diagrama esquemático de um circuito amplificador ressonante simples, localizado no receptor.

 Avalie as afirmações a respeito desse tipo de circuito.

I. O capacitor C1 tem o papel de manter estável o ponto quiescente do transistor.

II. Os polos da função de transferência desse circuito localizam-se à direita do eixo imaginário do plano da Transformada de Laplace.

III. Para garantir a fidelidade da forma de onda de saída, o transistor deve operar no modo Classe C.

IV. O capacitor C2 e o indutor L1 exercem o papel de filtro ressonante.

Está correto apenas o que se afirma em

  • A. I e III.
  • B. I e IV.
  • C. II e IV.
  • D. III e IV.

Em simulações computacionais envolvendo fenômenos de alta frequência, é comum a utilização de guias de onda virtuais como fontes de excitação, ao contrário das fontes de tensão utilizadas em simulações de circuitos elétricos.

Qual é o motivo para essa abordagem?

  • A. Utiliza-se excitação por guia de onda em simulações envolvendo circuitos eletricamente pequenos.
  • B. Fontes de tensão geralmente não conseguem fornecer níveis elevados de potência nesses casos.
  • C. As equações que regem o problema são mais facilmente solucionadas quando se utiliza excitação por guia de onda.
  • D. Em problemas eletricamente grandes, tensão e corrente não devem ser tratadas como valores pontuais e, sim, como ondas propagantes no espaço.

Avalie as seguintes afirmações sobre as Zonas de Fresnel.

I. Trata-se de um modelo que explica o fenômeno da refração.

II. Se a obstrução não bloqueia o elipsóide definido pela 1ª Zona de Fresnel, a perda por caminho em excesso será mínima.

III. Quanto mais distante da 1ª Zona de Fresnel, maior é a contribuição para o sinal no receptor.

IV. A posição da obstrução em relação ao transmissor e ao receptor tem influência sobre os níveis de sinal percebidos pelo receptor.

Está correto apenas o que se afirma em

  • A. I e III.
  • B. II e III.
  • C. II e IV.
  • D. III e IV.

Transmissores Very High Frequency (VHF) e Ultra High Frequency (UHF) podem ser descritos em termos de blocos funcionais. A figura abaixo ilustra, de forma simplificada, um desses blocos: o modulador; mais especificamente, do tipo I/Q – In Phase/Quadrature, capaz de gerar sinais modulados em quadratura. Nessa figura, os blocos identificados pelos caracteres “Σ” e “DAC” representam um somador e um conversor digitalanalógico e os termos IF e RF significam Frequência Intermediária e Radiofrequência, respectivamente. Além disso, alguns pontos de interesse estão identificados com números.

Avalie as afirmações sobre esse diagrama.

I. Um osciloscópio conectado aos pontos 1 e 2 indicaria sinais banda-base digitais.

II. Trata-se de um modulador capaz de gerar, dentre outros tipos, sinais 16-QAM (Quadrature Amplitude Modulation).

III. O propósito do primeiro oscilador da esquerda para a direita é gerar a portadora para a transmissão.

IV. O segundo oscilador, da esquerda para a direita, está 90° defasado em relação ao primeiro.

Está correto apenas o que se afirma em

  • A. I e II.
  • B. I e IV.
  • C. II e III.
  • D. III e IV.

Sobre as técnicas de acesso múltiplo Time Division Multiple Access (TDMA), Frequency Division Multiple Access (FDMA) e Code Division Multiple Access (CDMA), no contexto das comunicações via satélite, é correto afirmar que

  • A. uma das limitações do FDMA é o atraso de tempo para acesso a uma estação.
  • B. em um quadro TDMA, as janelas de tempo associadas aos pacotes de dados não variam em tamanho.
  • C. em FDMA, a forma de onda do sinal enviado pode afetar o tempo total gasto para o envio de um pacote em um sub-canal.
  • D. em CDMA, o espalhamento espectral é obtido através da multiplicação de um sinal binário, contendo os dados originais, por um determinado trem de bits com taxa de transmissão muito inferior.

A figura abaixo representa uma captura de tela de uma simulação computacional envolvendo uma trilha de circuito impresso. Nessa figura, a excitação é um guia de onda retangular semi-infinito, cuja terminação ocorre na interface com a placa de circuito impresso.

  • A. a = 0,01m
  • B. a = 0,05m
  • C. a= 0,15m
  • D. a = 0,35m

Sobre a capacidade de transmissão de dados de um canal, é correto afirmar que

  • A. quanto menor a largura de banda de um canal, menores são as chances de distorção do sinal a ser transmistido.
  • B. o Teorema de Nyquist prevê o efeito dos ruídos no canal de comunicação sobre a sua taxa máxima de transmissão de dados.
  • C. se a Relação Sinal Ruído (Signal to Noise Rate – SNR) de um canal gaussiano tende a infinito, a sua capacidade tende também a infinito, independentemente da sua largura de banda.
  • D. a taxa de transmissão de dados requerida para um sinal 16-QAM ( Quadrature Amplitude Modulation) é menor em relação a um sinal 32-QAM e, portanto, a largura de banda mínima para uma transmissão sem distorções é maior no primeiro caso.

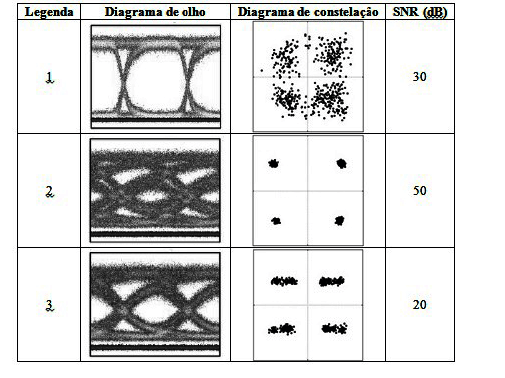

Analise a figura a seguir.

O processo de modulação digital apresentado na figura é denominado

  • A. ASK.
  • B. FSK.
  • C. PSK.
  • D. PAM.
  • E. PCM.
