Questões de Engenharia de Telecomunicações

Qual característica abaixo listada é uma evolução do protocolo IPv6 em relação ao IPv4?

• A. O cabeçalho de uma mensagem IPv6 possui mais campos que em IPv4.
• B. No endereçamento IPv6, o conceito de tempo de vida não é mais aplicável.
• C. Houve um aumento na ordem de 2⁹⁶ em termos de espaço para novos endereços.
• D. Em IPv4, a fragmentação pode ser feita apenas na origem, enquanto em IPv6, esse processo pode ser feito por qualquer roteador.

É de conhecimento popular que as estações de rádio que transmitem em frequência modulada (FM – Frequency Modulation) são mais facilmente sintonizadas, mesmo em localidades mais afastadas dos grandes centros urbanos, quando comparadas àquelas que transmitem em amplitude modulada (AM – Amplitude Modulation).

Uma justificativa para essa constatação é que

• A. a transmissão FM ocorre em frequências mais elevadas que a AM e, portanto, o fenômeno da reflexão ocorre em menor escala.
• B. sinais AM são mais susceptíveis a variações instantâneas em seus níveis de potência, as quais podem ocorrer por perdas de multipercurso ou por ruídos aditivos presentes no ambiente.
• C. estações de rádio com menos recursos optam pela transmissão AM e, como consequência, os equipamentos utilizados para a transmissão são de qualidade inferior e o sinal resultante apresenta elevada Relação Sinal-Ruído (SNR – Signal to Noise Ratio).
• D. a largura de banda cedida pela ANATEL (Agência Nacional de Telecomunicações) às estações FM é maior do que a cedida às estações AM e, portanto, as raias superior e inferior do sinal de voz não são suprimidas durante o processo de modulação.

Em um experimento, são utilizados um sensor, baseado em LED (Light Emitting Diode), para estimar as dimensões de uma estrutura que está sendo estudada e um cabo de fibra ótica, para enviar as informações a um circuito receptor. Para tanto, analisam-se os padrões de reflexão de ondas causadas pela estrutura sobre os sinais emitidos pelo LED.

A respeito disso, pode-se afirmar que

• A. as dimensões da estrutura analisada são da ordem de μm.
• B. a qualidade da informação seria inferior, caso o sensor fosse baseado em LASER.
• C. fibras óticas do tipo monomodo são recomendadas para a transmissão das informações.
• D. múltiplos sinais, oriundos do LED, são esperados pelo receptor, em um dado instante de tempo.

Um engenheiro projetou um sistema de comunicação óptico e, em seu primeiro teste, verificou que o receptor não detectou sinal luminoso inteligível, oriundo do transmissor.

Dentre as possíveis falhas de projeto, é possível atribuir como causa(s)

• A. o cabo especificado possui perdas desprezíveis na faixa da luz visível.
• B. a potência óptica da fonte luminosa é excessivamente elevada para cabos com índice de refração do tipo degrau.
• C. a fonte luminosa apresenta elevada divergência em seu padrão de radiação e o tipo de cabo especificado é monomodo.
• D. a distância entre o transmissor e o receptor é elevada e, sendo o cabo do tipo monomodo, as perdas por dispersão modal são consideráveis.

Em sistemas de comunicação, a integridade do sinal transmitido é um parâmetro de projeto muito importante. Nesse contexto, a escolha do tipo de linha de transmissão é crucial para que se garanta a inteligibilidade do sinal que chega aos receptores.

Sobre os cabos coaxiais, pode-se afirmar que

• A. a impedância característica independe das dimensões do cabo.
• B. a tangente de perdas é uma grandeza associada às perdas nos condutores do cabo.
• C. as perdas ao longo do cabo podem ser tanto causadas por Efeito Joule quanto pela histerese associada ao dielétrico que compõe parte de sua estrutura.
• D. o campo eletromagnético propagante no cabo é do tipo Transversal Magnético (TM – Transverse Magnetic), de forma que outros modos de propagação não são observados.

Qual afirmação apresenta corretamente as diferenças entre a telefonia convencional e a tecnologia VoIP (Voice over Internet Protocol)?

• A. Em VoIP, é possível apenas as chamadas por voz entre dois endereços IP (Internet Protocol).
• B. Na telefonia tradicional, cada assinante é alocado em um canal de comunicação de forma ininterrupta, durante a chamada.
• C. É possível fazer uma analogia entre os dois serviços, de modo que o assinante na telefonia convencional é um endereço IP (Internet Protocol) em VoIP.
• D. Na telefonia convencional, o sinal que trafega entre uma central PBX (Private Branch Exchange) e o terminal do assinante é digital, sendo o restante do fluxo analógico; enquanto em VoIP, o fluxo de dados é sempre no formato digital.

Suponha um enlace de rádio no qual um prédio obstrui parcialmente o percurso do sinal entre o transmissor e o receptor. O prédio possui h = 50m de altura e está a uma distância de d1 = 800m do transmissor e a d2 = 600m do receptor. O canal de comunicação possui frequência central de 300MHz.

Considere a seguinte expressão:

Calcule quantas Zonas de Fresnel foram obstruidas pelo prédio.

• A. 3
• B. 4
• C. 7
• D. 8

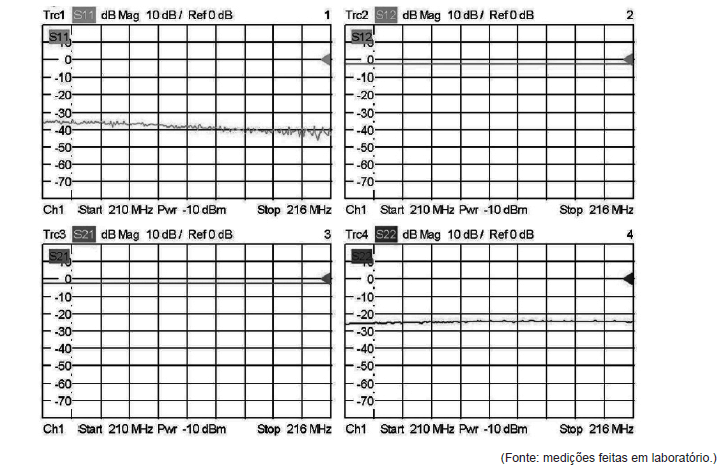

Os Parâmetros de Espalhamento, também conhecidos como Parâmetros S, são utilizados na caracterização de linhas de transmissão, em um modelo de quadripolos. A seguir, são exibidos gráficos que mostram os valores desses parâmetros, referentes à faixa de frequências de 210 a 216MHz, para um cabo coaxial. Nesses gráficos, gerados por um analisador de redes conectado aos terminais do cabo, o eixo das amplitudes tem os seus valores expressos em escala decibel e representam os níveis de reflexão nas portas do sistema (S11 e S22), bem como a comunicação entre as mesmas (S12 e S21).

Avalie as afirmações a respeito desses gráficos.

I. A capacidade de condução de corrente do cabo decai com a frequência, conforme indicado no gráfico, de S11.

II. Se um gerador de sinais for conectado à entrada do cabo, uma parcela significativa do sinal será refletida.

III. O cabo coaxial é visto pelo analisador de redes como um sistema de 2 portas.

IV. Se, ao invés do cabo, uma antena tivesse sido conectada ao anal isador de redes, o gráfico de S11 (ou S22) apresentaria mínimos locais nas frequências de ressonância.

Está correto apenas o que se afirma em

• A. I e II.
• B. I e III.
• C. II e III.
• D. III e IV.

A respeito das redes de computadores do tipo Wide Area Network (WAN), Metropolitan Area Network (MAN) e Local Area Network (LAN), é correto afirmar que

• A. a comunicação via satélite é um exemplo de WAN e ocorre na faixa de frequências na ordem de 700MHz.
• B. em termos de abrangência geográfica, é possível definir a seguinte sequência, em ordem crescente: MAN, LAN, WAN.
• C. redes LAN são geralmente configuradas para operar isoladamente, não sendo conectadas a redes mais abrangentes.
• D. comparando-se as descrições de uma LAN cabeada segundo os modelos OSI e IEEE, verifica-se que, no segundo caso, a camada de enlace consiste em duas sub-camadas: Logical Link Control (LLC) e Media Access Control (MAC).

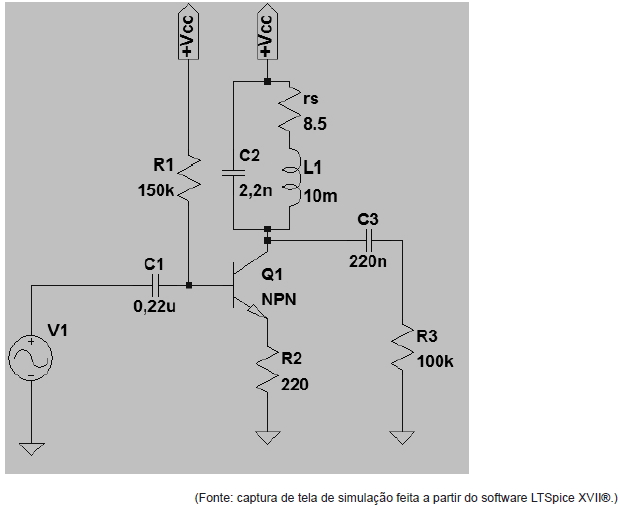

Em sistemas de transmissão e recepção Very High Frequency (VHF) e Ultra High Frequency (UHF), o projeto de amplificadores é de extrema importância para garantir o alcance e a integridade do rádio enlace. A figura abaixo ilustra o diagrama esquemático de um circuito amplificador ressonante simples, localizado no receptor.

 Avalie as afirmações a respeito desse tipo de circuito.

I. O capacitor C1 tem o papel de manter estável o ponto quiescente do transistor.

II. Os polos da função de transferência desse circuito localizam-se à direita do eixo imaginário do plano da Transformada de Laplace.

III. Para garantir a fidelidade da forma de onda de saída, o transistor deve operar no modo Classe C.

IV. O capacitor C2 e o indutor L1 exercem o papel de filtro ressonante.

Está correto apenas o que se afirma em

• A. I e III.
• B. I e IV.
• C. II e IV.
• D. III e IV.
