Questões de Engenharia de Telecomunicações do ano 2011

Considere um enlace de comunicações no espaço livre. A potência recebida pela antena receptora isotrópica, na frequência de 100 MHz e com distância de 2 km da antena transmissora isotrópica, é de 2 dBW. Altera-se a frequência do enlace para 400 MHz e a distância entre as antenas isotrópicas para 1 km, mantendo-se a mesma potência de transmissão e as condições de espaço livre. A nova potência, em dBm, na antena receptora do sistema, será

• A. -34
• B. -31
• C. 26
• D. 29
• E. 38

Um engenheiro deve analisar um enlace de comunicações entre duas refinarias. Para estimar a perda por obstrução no sinal transmitido, utiliza o conceito de Zonas de Fresnel. Com relação às Zonas de Fresnel, sabe-se que

• A. na primeira zona estão contidos os sinais que apresentam, na recepção, uma diferença de fase entre π rad e 1,5 π rad, em relação ao sinal do raio direto.
• B. na segunda zona estão contidos os sinais que irão contribuir na recepção de forma construtiva, em relação ao sinal proveniente do raio direto.
• C. os sinais oriundos de duas zonas de ordem par tendem a se anular na recepção.
• D. a área da zona de ordem (n + 1) é a metade da área da zona de ordem n, com n > 1
• E. a potência do sinal recebido na condição de espaço livre seria menor que a potência daquele que seria recebido, caso fosse possível obstruir apenas as zonas de ordem par.

No dimensionamento de um enlace de comunicações, são levadas em conta diversas parcelas que podem provocar atenuação no sinal transmitido. Com relação aos dimensionamentos de sistemas de comunicações na faixa de VHF, pode ser sempre desprezada a atenuação

• A. em espaço livre.
• B. por chuva.
• C. por difração.
• D. por desalinhamento das antenas.
• E. por perdas em cabos e conexões.

Deseja-se implementar um sistema de transmissão digital com taxa de transmissão de 9600 bits por segundo em um canal com faixa disponível de 4 kHz. O esquema de modulação digital que, operando em condições ótimas, atende ao sistema a ser implementado sem que haja distorção do sinal transmitido é o

• A. PSK-8
• B. FSK-8
• C. PSK-4
• D. FSK-2
• E. PSK-2

Sistemas de transmissão digital que utilizam canais de radiopropagação apresentam, em muitos casos, elevados valores de BER (Bit Error Rate ou Taxas de Erro de Bit). Para reduzir os valores de BER nesses sistemas, emprega(m)-se, normalmente,

• A. codificadores/decodificadores de canal.
• B. modulação digital com recepção coerente.
• C. moduladores com elevada eficiência espectral.
• D. antenas diretivas.
• E. amplificadores push-pull.

Um sistema de transmissão digital está sujeito a períodos de desvanecimento do sinal transmitido, provocando erros em surto (ou rajada de erros) da informação decodificada. Para atenuar este efeito nocivo à transmissão, deve(m) ser utilizado(s), no sistema de transmissão digital,

• A. entrelaçador/desentrelaçador (interleaver/deinterleaver).
• B. esquemas de modulação com alta eficiência espectral.
• C. codificadores convolucionais.
• D. codificadores de Hamming.
• E. codificadores diferenciais.

Com relação à tecnologia CWDM (Coarse Wavelenght Division Multiplexing), definida pela União Internacional de Telecomunicações (UIT), considere as afirmativas a seguir.

I - A multiplexação CWDM só pode ser implementada em dois canais, através de dispositivos passivos, possibilitando apenas a duplicação da transmissão em uma fibra óptica.

II - A multiplexação CWDM apresenta um espaçamento entre canais de 20 nm.

III - A multiplexação CWDM não pode ser implementada através de portadoras ópticas com comprimento de onda entre 1470 nm e 1610 nm.

É(São) correta(s) APENAS a(s) afirmativa(s)

• A. I.
• B. II.
• C. III.
• D. I e II.
• E. II e III.

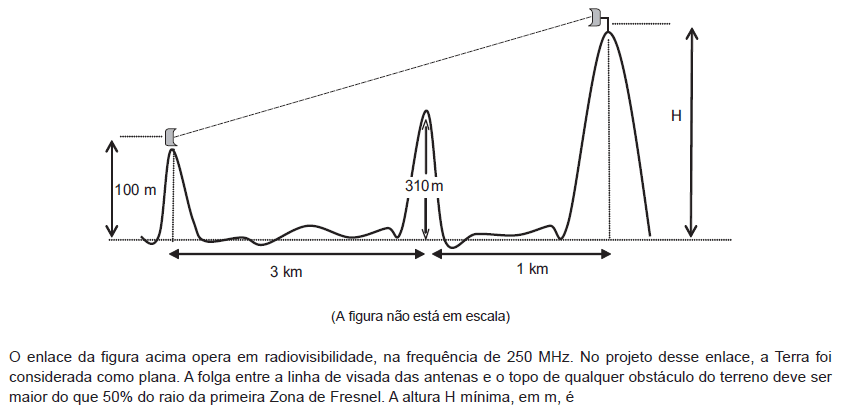

• A. 300
• B. 360
• C. 400
• D. 420
• E. 533

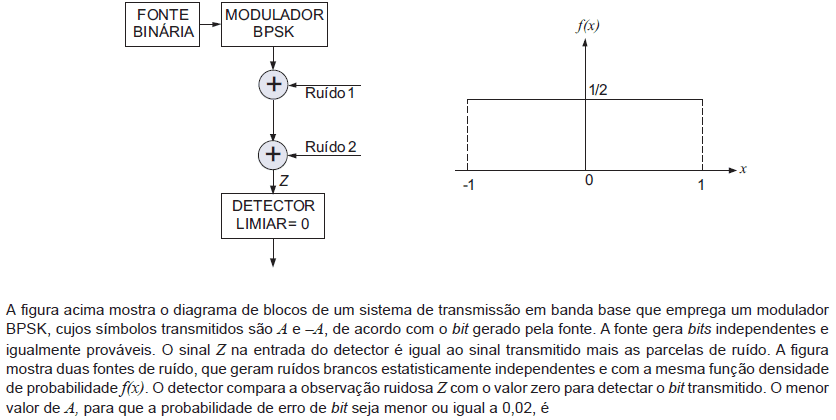

• A. 1,0
• B. 1,4
• C. 1,6
• D. 1,8
• E. 2,0

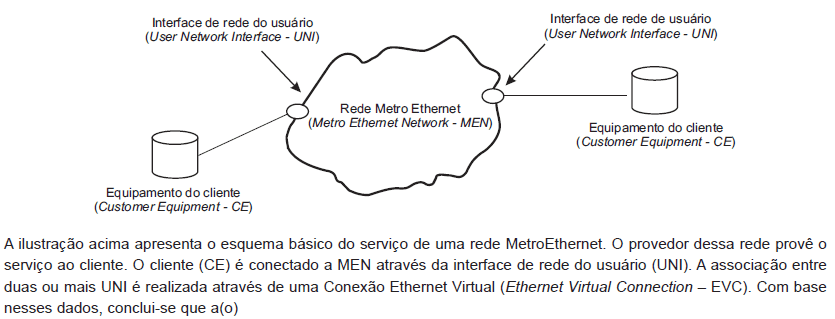

• A. transferência de quadros Ethernet entre clientes que não fazem parte da mesma EVC é possível.
• B. conexão do cliente com a rede MEN é feita sempre através de uma interface Ethernet.
• C. conexão multiponto disponibiliza apenas serviços sem garantia de desempenho (best effort).
• D. EVC permite apenas conexões multiponto entre as UNI, não sendo possível a configuração de uma rede ponto-aponto.
• E. provedor da MEN fornece os serviços de rede estritamente por meio das tecnologias SDH ou SONET.
