Questões sobre Onda estacionária

Em relação à alimentação de uma antena do tipo ressonante, levando em consideração os conceitos de relação de onda estacionária Voltage Standing Wave Ratio (VSWR), perda por reflexão, potência refletida e potência transmitida, é correto afirmar que quanto menor o coeficiente de reflexão,

• A. menor é a potência transmitida pela antena.
• B. menor é a relação de onda estacionária (VSWR).
• C. menor é a perda de retorno.
• D. maior é a potência refletida na entrada da antena.
• E. maior é a onda refletida para a linha de transmissão.

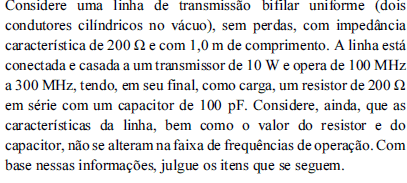

Nessa situação, o coeficiente de onda estacionária não se altera na faixa de frequências de operação.

• C. Certo
• E. Errado

Considere o plano separando o vácuo (z < 0) de um meio não magnético (z > 0), com condutividade nula e constante dielétrica igual a 16. Considere, ainda, que uma onda plana uniforme, com frequência de 300 MHz, oriunda do vácuo, incida normalmente no plano z = 0. Com base nessas informações, julgue os itens seguintes.

Ondas estacionárias estão presentes em z < 0 e ausentes em z > 0.

• C. Certo
• E. Errado

• A.

  wavelength.

• B.

  voltage.

• C.

  current.

• D.

  resistence.

• E.

  resistence.

Acerca de acústica e transmissão de ondas sonoras, julgue os itens a seguir.

Considere duas ondas sonoras de mesma frequência e amplitude, com 180° de diferença no ângulo de fase. Nessa situação, ocorre o denominado cancelamento, visto que, como se trata de ondas coincidentes, elas se anulam mutuamente.

• C. Certo
• E. Errado

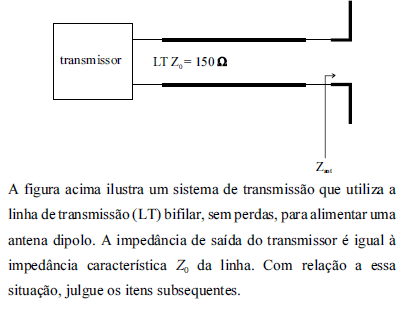

Se existir onda estacionária na LT, então a SWR (standing wave ratio) será menor que 1.

• C. Certo
• E. Errado

Com relação à propagação de ondas eletromagnéticas nas diferentes faixas de frequência, julgue os itens seguintes.

As ondas curtas se propagam principalmente seguindo a curvatura da superfície da Terra.

• C. Certo
• E. Errado

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

• C. Certo
• E. Errado

Uma onda quadrada simétrica de 2MHz tem um período de

• A.

  50 ms.

• B.

  200

• C.

  500 ns.

• D.

  500

• E.

  800 ns.
