Questões sobre Proteção de sistemas elétricos

Segundo a NBR 5.419/2005, é correto afirmar que o subsistema de aterramento de um sistema de proteção contra descargas Atmosféricas (SPDA) deve possuir uma resistência menor que

• A. 1 Ù.
• B. 3 Ù.
• C. 5 Ù.
• D. 10 Ù.
• E. 15 Ù.

Segundo a Norma NBR IEC 60.898/2004, é correto afirmar que a corrente nominal de um disjuntor é aquela

• A. em que o disjuntor pode suportar, em regime ininterrupto, a uma temperatura considerada de 30 ºC.
• B. que define a capacidade de interrupção nominal do disjuntor, independentemente da temperatura dele.
• C. que define a capacidade de interrupção do disjuntor, à temperatura estipulada de 22 ºC.
• D. em que o disjuntor pode suportar em regime alternado.
• E. em que os disjuntores térmicos podem suportar a uma temperatura de 25 ºC.

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. As canalizações metálicas de água podem ser utilizadas como eletrodo de aterramento, desde que elas estejam afastadas do contato direto com seres humanos e animais.

• C. Certo
• E. Errado

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. O condutor de proteção deve ser evidenciado na instalação elétrica por meio das cores verde, verde-amarelo ou azul-claro.

• C. Certo
• E. Errado

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. Os contatos móveis dos polos dos dispositivos multipolares devem abrir ou fechar simultaneamente. Entretanto, no que se refere aos contatos dos neutros, estes podem abrir antes ou fechar depois dos demais contatos.

• C. Certo
• E. Errado

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. Devido às suas características de construção, o uso dos dispositivos DR (diferencial-residual) pode dispensar, dependendo do esquema de ligação adotado, a utilização do condutor de proteção.

• C. Certo
• E. Errado

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos.

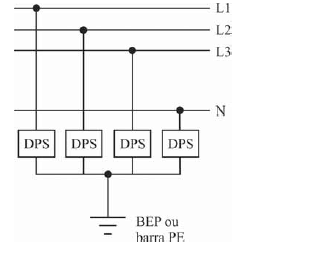

Caso a linha elétrica de energia que chega à edificação inclua o neutro e este seja aterrado no barramento de equipotencialização principal da edificação (BEP), pode ser utilizado o esquema de ligação mostrado na figura abaixo para os dispositivos protetores de surto (DPS).

• C. Certo
• E. Errado

Quais das medidas a seguir se prestam a minimizar o cross talk, IR drop, interconnect noise e electromigration, respectivamente?

• A. Blindar de trilhas críticas, se possível com plano de terra; dimensionar corretamente a largura de uma trilha evitando cantos de 90° e variações bruscas na sua secção transversal; utilizar poços aterrados ou ligados a Vdd envolvendo blocos de alto chaveamento e também utilizar anéis de guarda para coletar portadores minoritários; minimizar o número de quadrados numa trilha.
• B. Utilizar anéis de guarda aterrados; utilizar apenas trilhas de metal 1; aumentar o número de contatos e vias entre condutores; utilizar condutores de silício policristalino pois ele apresenta maior condutividade.
• C. Minimizar o número de quadrados numa trilha; utilizar poços aterrados ou ligados a Vdd envolvendo blocos de alto chaveamento e também utilizar anéis de guarda para coletar portadores minoritários; dimensionar corretamente a largura de uma trilha evitando cantos de 90° e variações bruscas na sua secção transversal; blindar de trilhas críticas, se possível com plano de terra.
• D. Envolver blocos ruidosos em poços aterrados; empregar condutores de silício pois o mesmo apresenta maior condutividade; blindar trilhas críticas envolvendo-as em camadas de metal 2; utilizar condutores de silício policristalino pois o mesmo apresenta maior condutividade.
• E. Utilizar poços aterrados ou ligados a Vdd envolvendo blocos de alto chaveamento e também utilizar anéis de guarda para coletar portadores minoritários; minimizar o número de quadrados numa trilha; blindar de trilhas críticas, se possível com plano de terra; dimensionar corretamente a largura de uma trilha evitando cantos de 90° e variações bruscas na sua secção transversal.

O relé é um interruptor acionado eletricamente que serve para ligar e desligar diferentes dispositivos. Com inúmeras aplicações possíveis em comutação de contatos elétricos, o relé é amplamente utilizado na proteção e controle de sistemas. Acerca das características desse tipo de aparelho, julgue os seguintes itens.

Um diodo é frequentemente instalado na bobina de um relé, a fim de proteger os componentes do circuito dos picos de tensão originados nas operações de corrente contínua.

• C. Certo
• E. Errado

Julgue os itens que se seguem acerca dos sistemas de geração e de transmissão de energia elétrica.

Relés de proteção são utilizados tanto na proteção de equipamentos de um sistema de transmissão quanto na proteção de unidades geradoras.

• C. Certo
• E. Errado
