Questões de Engenharia Elétrica

Lista completa de Questões de Engenharia Elétrica para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

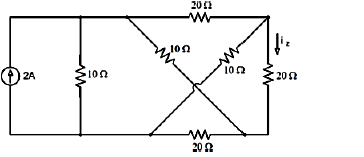

O módulo da corrente Iz no circuito é:

  • A. 2,35A.
  • B. 23,5A.
  • C. 0,117A.
  • D. 0,235A.

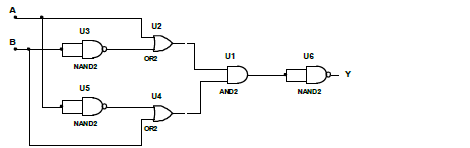

Sobre o circuito a seguir é correto afirmar que trata-se de:

  • A. Oscilador de onda triangular.
  • B. Oscilador de onda quadrada e funciona somente em família CMOS.
  • C. Oscilador de onda quadrada e funciona somente em família TTL padrão.
  • D. Oscilador de onda quadrada e funciona nas famílias TTL padrão e CMOS.

Sabendo que o ganho CC do transistor é 100, a tensão VCE é, aproximadamente: (Considere Ic aproximadamente Ie.)

  • A. 0V.
  • B. 5V.
  • C. 10,36V.
  • D. 12V.

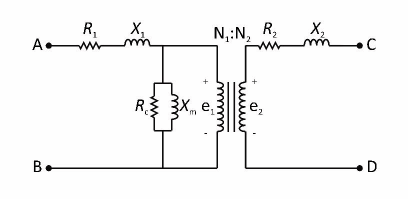

Em sistemas elétricos de potência, os transformadores desempenham um papel de fundamental importância, visto que permitem a elevação e o abaixamento das tensões da rede elétrica para fins de otimização dos processos de transmissão e distribuição de energia elétrica. Na figura a seguir, apresenta-se o modelo simplificado de um transformador monofásico.

Ao utilizar o modelo, é importante compreender o significado de cada componente do circuito, bem como a correta realização de ensaios de curto-circuito e circuito aberto (ensaio em vazio) para estimação dos parâmetros R1, R2, X1, X2, Rc e Xm. Nesse contexto, em relação aos referidos ensaios e aos parâmetros do modelo do transformador, julgue os próximos itens.

Em relação ao processo de estimação dos parâmetros R1, R2, X1, X2, Rc e Xm, sabe-se que o ensaio de curto-circuito permite o cálculo de R1, R2, X1 e X2, enquanto o ensaio de circuito aberto (ensaio em vazio) viabiliza o cálculo de Rc e Xm.

  • C. Certo
  • E. Errado

Em sistemas elétricos de potência, os transformadores desempenham um papel de fundamental importância, visto que permitem a elevação e o abaixamento das tensões da rede elétrica para fins de otimização dos processos de transmissão e distribuição de energia elétrica. Na figura a seguir, apresenta-se o modelo simplificado de um transformador monofásico.

Ao utilizar o modelo, é importante compreender o significado de cada componente do circuito, bem como a correta realização de ensaios de curto-circuito e circuito aberto (ensaio em vazio) para estimação dos parâmetros R1, R2, X1, X2, Rc e Xm. Nesse contexto, em relação aos referidos ensaios e aos parâmetros do modelo do transformador, julgue os próximos itens.

resistência Rc representa as perdas nos enrolamentos que estão em torno do núcleo ferromagnético do transformador, enquanto a reatância Xm representa as perdas por histerese.

  • C. Certo
  • E. Errado

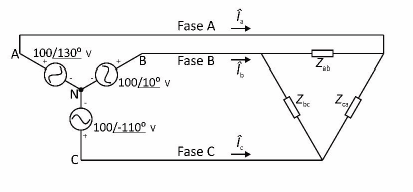

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

A sequência de fases do circuito é CBA.

  • C. Certo
  • E. Errado

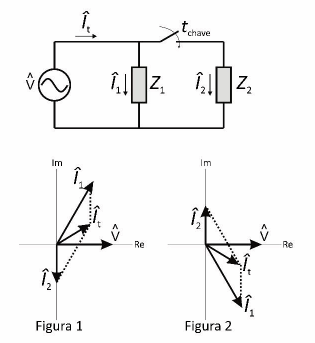

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z1 e Z2. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z2.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

Nas Figuras 1 e 2, para atingir uma situação de fator de potência unitário, a corrente Î2, em ambos os casos, deverá ter um módulo maior que o ilustrado, mantendo as relações de fase apresentadas.

  • C. Certo
  • E. Errado

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z1 e Z2. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z2.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

Para o caso ilustrado na Figura 2, Z1 é uma impedância predominantemente indutiva e Z2 é um banco de capacitores ideal, ou seja, sem perdas.

  • C. Certo
  • E. Errado

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z1 e Z2. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z2.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

De acordo com a Figura 1, Z1 é uma impedância predominantemente indutiva e o fator de potência final após a conexão de Z2 é adiantado.

  • C. Certo
  • E. Errado
