Questões de Engenharia Elétrica do ano 2006

Assinale abaixo, a afirmativa correta:

• A. A Engenharia de Manutenção é uma nova concepção que constitui a segunda quebra de paradigma na manutenção. Praticar Engenharia de Manutenção é deixar de ficar consertando continuadamente para procurar as causas básicas, modificar situações permanentes de mau desempenho, deixar de conviver com problemas crônicos, melhorar padrões e sistemáticas, desenvolver a manutenibilidade, dar feedback ao projeto, interferir tecnicamente nas compras. Ainda mais: aplicar técnicas modernas, estar nivelado com a manutenção de primeiro mundo.
• B. A Manutenção Corretiva é a forma mais óbvia e mais primária de manutenção. Pode sintetizar-se pelo ciclo "quebra-repara", ou seja, o reparo dos equipamentos após a avaria. Porém, constitui a forma mais barata de manutenção quando encarada do ponto de vista total do sistema.
• C. Na Manutenção Aditiva faz-se necessário o diagnóstico a partir da medição de parâmetros. Na Manutenção Detectiva, o diagnóstico é obtido de forma direta a partir do processamento das informações colhidas junto à planta.
• D. O objetivo da Manutenção Corretiva é prevenir falhas nos equipamentos ou sistemas através de acompanhamento de parâmetros diversos, permitindo a operação contínua do equipamento pelo maior tempo possível.
• E. A Manutenção Corretiva é a forma menos óbvia e mais primária de manutenção. Pode sintetizar-se pelo ciclo "quebra-repara", ou seja, o reparo dos equipamentos após a avaria. Porém, constitui a forma mais barata de manutenção quando encarada do ponto de vista total do sistema.

A matriz de admitância nodal é utilizada nas equações nodais que empregam o conceito de equivalência de fontes de tensão e corrente. Uma fonte de tensão de 1,1 p.u., com uma impedância série de 0,10 p.u., é equivalente a uma fonte de corrente e com uma impedância em paralelo, respectivamente, ambas em p.u., de:

• a.

  1,1 e 0,11

• b.

  1,1 e 1,0

• c.

  1,1 e 1,1

• d.

  11 e 0,11

• e.

  11 e 0,10

Julgue os itens a seguir, que se referem a correntes de malha e tensões nodais em um circuito elétrico linear.

Por meio das correntes de malha em um circuito elétrico, é possível calcular as correntes efetivas que realmente fluem nos ramos do circuito. Conforme a malha, a sua corrente é igual à própria corrente que flui por um elemento de circuito que ela atravessa.

• C. Certo
• E. Errado

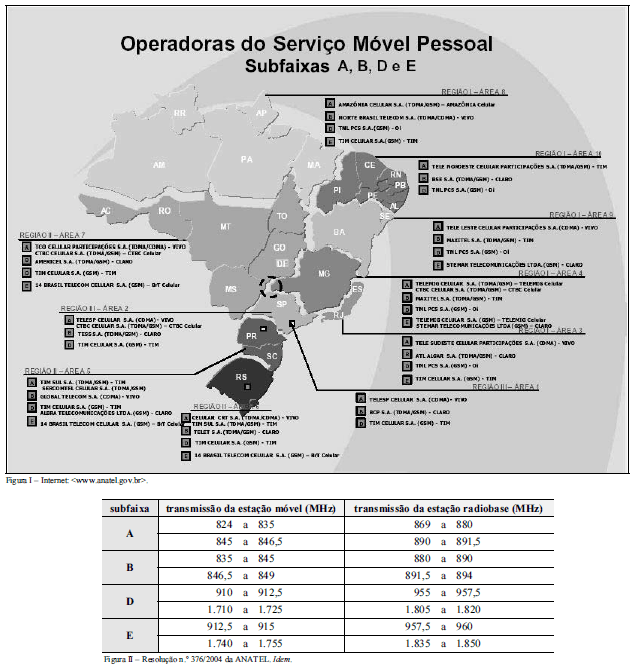

A figura I acima apresenta a distribuição das operadoras do Serviço Móvel Pessoal (SMP) no Brasil, indicando igualmente as subfaixas ou bandas de freqüências que essas empresas utilizam nas diversas áreas em que operam. A figura II apresenta as bandas de freqüências utilizadas nas diferentes subfaixas de operação do SMP, de acordo com a Resolução n.o 376/2004 da ANATEL. Considerando essas informações e sabendo que o SMP utiliza os conceitos de sistemas de telefonia móvel celular para atender aos usuários do sistema nas áreas indicadas no mapa da figura I, julgue os itens seguintes.

A conexão entre as estações radiobase no SMP pode ser realizada usando-se enlaces ponto a ponto na faixa de microondas. Nesses enlaces, são utilizadas normalmente antenas diretivas de alto ganho.

• C. Certo
• E. Errado

Com relação a propriedades de antenas e de sistemas de comunicação sem fio, julgue os itens subseqüentes.

Antenas Yagi-Uda são filamentares. Essas antenas são largamente utilizadas em sistemas de comunicação nas faixas de VHF e UHF, e têm níveis de diretividade elevados, da ordem de 50 dBi, quando utilizadas em empilhamentos.

• C. Certo
• E. Errado

A Lei nº 9.074, de 07 de julho de 1995, estabelece que são objeto de autorização a implementação de usinas termelétricas destinadas a uso exclusivo do autoprodutor com potência superior a:

• A.

  1.000 kW

• B.

  5.000 kW

• C.

  10.000 kW

• D.

  15.000 kW

• E.

  30.000 kW

Um sistema trifásico com tensões de linha simétricas de 2,2 kV alimenta 3 cargas monofásicas com impedâncias iguais e de valor Z = 88 + j66 Ω, ligadas em estrela. A corrente de linha é, em ampère, aproximadamente:

• a.

  11,6

• b.

  15,3

• c.

  20,0

• d.

  27,3

• e.

  34,6

Uma carga trifásica constituída unicamente por resistências está ligada em triângulo, e as impedâncias são: ΖAB = 50 Ω, ΖBC = 20 Ω e ΖCA = 30 Ω. As impedâncias da carga equivalente ligadas em estrela são:

• a.

  ZA = 6 Ω, ZB = 15 Ω e ZC = 12 Ω.

• b.

  ZA = 8 Ω, ZB = 12 Ω e ZC = 10 Ω.

• c.

  ZA = 10 Ω, ZB = 12 Ω e ZC = 9 Ω.

• d.

  ZA = 12 Ω, ZB = 10 Ω e ZC = 8 Ω.

• e.

  ZA = 15 Ω, ZB = 10 Ω e ZC = 6 Ω.

Uma carga trifásica equilibrada alimentada por um sistema trifásico com tensões de linha simétricas de 500 V absorve corrente de linha de 10 A, com fator de potência 0,8 indutivo. A potência ativa absorvida pela carga é, em watt, aproximadamente:

• a.

  6582

• b.

  6928

• c.

  7274

• b.

  7620

• e.

  7966

Uma carga monofásica absorve potência ativa de 120 kW e potência reativa de 160 kVAr. O fator de potência vale, aproximadamente:

• a.

  0,60

• b.

  0,67

• c.

  0,75

• d.

  0,80

• e.

  1,33
