Questões de Engenharia Elétrica do ano 2014

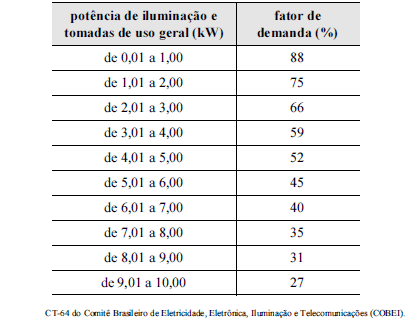

Considerando a tabela acima, que apresenta o fator de demanda de residências individuais em função da potência instalada de iluminação e tomadas de uso geral, e supondo que a instalação elétrica de um apartamento tenha as seguintes cargas instaladas: 2.800 VA de iluminação, 3.700 VA de tomadas de uso geral e 14.200 W de tomadas de uso específico, julgue os próximos itens.

A potência de demanda da instalação elétrica do referido apartamento é superior a 15 kVA.

• C. Certo
• E. Errado



Considerando a tabela acima, que apresenta o fator de demanda de residências individuais em função da potência instalada de iluminação e tomadas de uso geral, e supondo que a instalação elétrica de um apartamento tenha as seguintes cargas instaladas: 2.800 VA de iluminação, 3.700 VA de tomadas de uso geral e 14.200 W de tomadas de uso específico, julgue os próximos itens.

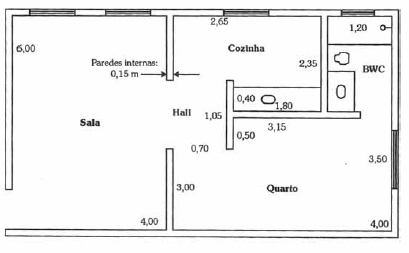

Considere a figura abaixo, que ilustra a planta baixa de uma casa cuja instalação elétrica deve ser projetada. Considere, ainda, que as dimensões, nessa planta, são dadas em metros. Nesse caso, para atender à legislação pertinente acerca da previsão de carga na sala, é suficiente usar cinco tomadas de uso geral de 100 VA e dois pontos de iluminação com uma lâmpada incandescente de 150 VA cada.



• C. Certo
• E. Errado

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

Se projetado e instalado adequadamente, um SPDA impedirá completamente a ocorrência de descargas atmosféricas na edificação.

• C. Certo
• E. Errado

As figuras I e II acima mostram, esquematicamente, as vistas superior e frontal de um edifício residencial, para o qual se projetou um sistema de proteção contra descargas atmosféricas (SPDA). Nesse sistema, será utilizado um captor tipo Franklin instalado em haste metálica com 3,50 m de comprimento e fixado no ponto central mais alto do edifício. A tabela, por sua vez, apresenta dados extraídos da norma NBR 5419 referentes ao ângulo de proteção de um SPDA pelo método Franklin e à altura do captor com relação ao solo para projetos residenciais. Tendo como referência essas informações, julgue os itens a seguir.

O SPDA em tela protegerá toda a estrutura do edifício.

• C. Certo
• E. Errado

No que se refere aos termos e símbolos que subsidiam o trabalho do projetista na realização de projetos elétricos, julgue os itens de 74 a 77.

A figura I abaixo ilustra o símbolo correspondente a um ponto de luz fluorescente no teto, ao passo que a figura II ilustra o símbolo correspondente a um ponto de luz fluorescente embutido no teto.

• C. Certo
• E. Errado

No que se refere aos termos e símbolos que subsidiam o trabalho do projetista na realização de projetos elétricos, julgue os itens de 74 a 77.

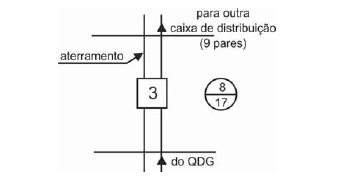

No dimensionamento da rede primária de uma rede telefônica interna cuja caixa de distribuição em uma prumada está ilustrada a seguir, o número ideal de pares de cabos FI 60-R que essa caixa deve atender é igual a 10.

• C. Certo
• E. Errado

No que se refere aos termos e símbolos que subsidiam o trabalho do projetista na realização de projetos elétricos, julgue os itens de 74 a 77. É permitido instalar interruptor próximo a uma cabine de banho pré-fabricada, desde que a distância entre o interruptor e a porta aberta da cabine de banho seja de pelo menos 50 cm.

• C. Certo
• E. Errado

Considerando que determinada empresa de engenharia, que investiu R$ 100.000,00 em um projeto para oferecer serviços de consultoria em instalações elétricas prediais, desenvolva um serviço de consultoria por mês e cobre R$ 2.000,00 por consultoria prestada, julgue os seguintes itens, relativos ao estudo de viabilidade técnico-financeira do projeto. O estudo preliminar do referido projeto deve subsidiar o estudo de viabilidade.

• C. Certo
• E. Errado

Considerando que determinada empresa de engenharia, que investiu R$ 100.000,00 em um projeto para oferecer serviços de consultoria em instalações elétricas prediais, desenvolva um serviço de consultoria por mês e cobre R$ 2.000,00 por consultoria prestada, julgue os seguintes itens, relativos ao estudo de viabilidade técnico-financeira do projeto. Se for considerada uma taxa de juros de 1% ao mês, o payback do projeto será inferior a quatro anos.

• C. Certo
• E. Errado

Julgue os próximos itens, a respeito das diversas formas de geração de energia.

A potência de operação normal de uma turbina eólica com controle por passo variável está ilustrada corretamente na figura abaixo, em que o ponto A corresponde à velocidade da turbina quando ela começa a produzir eletricidade e o ponto B, à situação em que os ventos atingem velocidade excessiva.



• C. Certo
• E. Errado
