Questões sobre Proteção do Sistema de Energia

A respeito de materiais para um sistema de proteção contra descargas atmosféricas (SPDA), assinale a opção correta.

• A. Em um prédio, o condutor de aterramento de tomadas e todos os condutores de proteção da instalação elétrica devem ser integrados na mesma malha do SPDA.
• B. A reinstalação de SPDA em prédio que tenha sido atingido por descargas atmosféricas deverá ser feita a partir de novo projeto, sem necessidade de reavaliação do projeto original.
• C. Ao se utilizar captor tipo Franklin, os condutores de descidas devem ficar aparentes, com isoladores separando-os das paredes.
• D. Nos projetos de SPDA, as malhas de aterramento devem ser instaladas na parte traseira do prédio, oposta à avenida de maior circulação de veículos.
• E. Para um projeto adequado de SPDA, a resistência de terra deve ser de 25 ohms a 50 ohms.

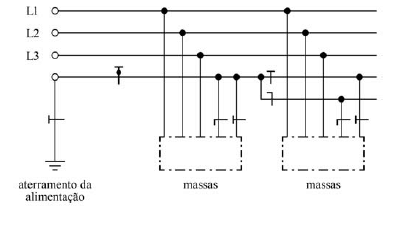

Considerando-se as condições de aterramento da alimentação da instalação e das massas existentes representadas na figura, o sistema de aterramento apresentado classifica-se como

• A. TT.
• B. TT.
• C. TN-C-S.
• D. TN-S.
• E. TN-C.

Um nobreak adequado é essencial para preservar equipamentos sensíveis à queda de energia. Acerca desse assunto, assinale a opção correta.

• A. As vantagens de adquirir nobreaks do tipo on-line incluem o fato de eles apresentarem elevada eficiência energética, muito próxima a 100%.
• B. No nobreak do tipo line-interactive, o inversor é ligado continuamente, ao passo que, no nobreak do tipo off-line, o inversor é acionado somente quando ocorre falha de suprimento de energia pela rede da concessionária.
• C. Os nobreaks do tipo online, também denominados double-conversion, são mais baratos se comparados a outros tipos de nobreaks, pois dispensam o uso de baterias.
• D. Por questões de economia, os nobreaks podem ser substituídos por estabilizadores de tensão e baterias, já que, quando ligados simultaneamente, ambos conseguem realizar a mesma função de um nobreak.
• E. Uma versão similar aos nobreaks do tipo off-line são os nobreaks do tipo line-boost; estes últimos são, no entanto, considerados mais avançados porque usam um capacitor para compensar variações de tensão da rede elétrica à qual estejam ligados.

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequência correta de cima para baixo. tendo como base o tema Seccionamento Automático de Alimentação (5410), em específico o esquema conhecido por TN.

( ) A equipotencialização via condutores de proteção, deve ser única e geral, envolvendo todas as massas da instalação, e deve ser interligada com o ponto da alimentação aterrado, geralmente o ponto neutro.

( ) Recomenda-se o aterramento dos condutores de proteção em tantos pontos quanto possível. Em construções de porte, tais como edifícios de grande altura, a realização de equipotencializações locais, entre condutores de proteção e elementos condutivos da edificação, cumpre o papel de aterramento múltiplo do condutor de proteção.

( ) O uso de um mesmo e único condutor para as funções de condutor de proteção e de condutor neutro (condutor PEN) está sujeito ao tipo de solo de aterramento, uma vez que nem sempre se consegue uma resistência de solo inferior a 0,05 Ω.

• A. V, V, e V
• B. V, V, e F
• C. V, F, e F
• D. F, V, e F
• E. F, V, e V

Com base no tema: Proteção de instalações elétricas assinale a alternativa correta que indica, no jargão técnico o que se descreve no texto que segue. Representa a possibilidade de uma escolha adequada de fusíveis e disjuntores, de tal modo que, ao ocorrer um defeito em um ponto da instalação, o desligamento deve afetar uma parte mínima do sistema.

• A. Adjacência
• B. Segmentação
• C. Seletividade
• D. Perímetro
• E. Master Switch

Considere as seguintes descrições de grau de proteção de transformadores trifásicos:

I. Protegido contra poeira e contra jatos d’água.

II. Protegido contra objetos sólidos de diâmetro maior ou igual a 50 mm e contra gotas d’água caindo verticalmente.

III. Protegido contra objetos sólidos de diâmetro maior ou igual a 2,5 mm e contra aspersão d’água.

Os IPs dos casos descritos são:

• A.
• B.
• C.
• D.
• E.

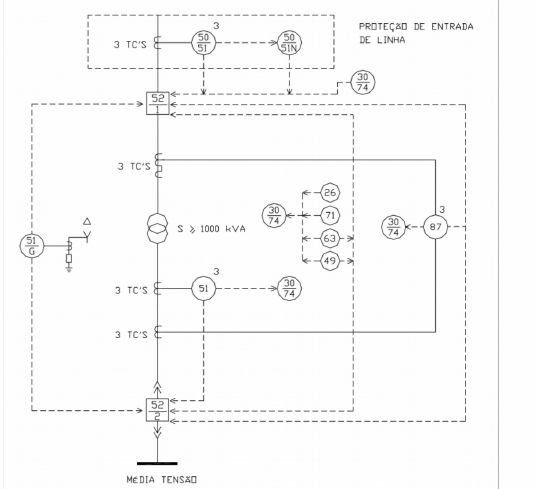

O esquema de proteção de uma subestação utiliza relés, cujas funções de proteção são identificadas por números, de acordo com normas internacionais. A Figura 4 mostra um esquema de proteção de uma subestação com primário acima de 15 kV. Os relés são identificados pelos números correspondentes às suas funções.

O relé responsável pela proteção diferencial do transformador é identificado pelo número

• A. 26
• B. 50
• C. 51
• D. 87

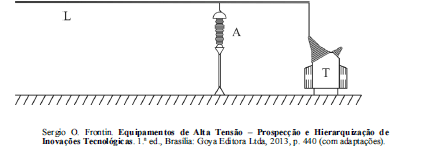

A figura precedente ilustra esquematicamente um para-raios (elemento A) utilizado como equipamento de proteção apropriado de um transformador de potência (elemento T), o qual é atendido por uma linha de transmissão (elemento L). Com relação a esse tipo de proteção e aos equipamentos envolvidos nesse sistema, assinale a opção correta.

• A. No esquema apresentado, o para-raios desempenha função de proteção similar à de um disjuntor comandado por relé de distância associado à proteção de linha de transmissão.
• B. Se o para-raios for de carboneto de silício com centelhadores, então o nível de proteção contra impulsos de manobra para esse equipamento será determinado pelo valor médio da tensão residual, obtida quando o para-raios é submetido a um impulso de corrente com tempo de crista adequadamente ajustado.
• C. Caso um impulso de tensão incida na linha de transmissão e o para-raios venha a atuar, a isolação do transformador estará completamente protegida, uma vez que o impulso de tensão não é transmitido para o transformador.
• D. A tensão residual do para-raios é determinada conhecendo-se a corrente de curto-circuito fase-terra no local em que o transformador é instalado.
• E. Se for do tipo óxido metálico sem centelhadores, o para-raios apresentará níveis de proteção contra impulsos atmosféricos e contra impulsos de manobra.

Com relação à proteção de equipamentos de alta tensão contra descargas atmosféricas, assinale a opção que apresenta corretamente um equipamento elétrico ou um local que dispensa o uso de para-raios.

• A. reatores em derivação
• B. bancos de capacitores não autoprotegidos
• C. entrada de linha de transmissão
• D. relés para proteção diferencial de barra
• E. unidades transformadoras de potência

Os para-raios são utilizados para prevenir os danos provocados por descargas atmosféricas em redes de transmissão e distribuição de energia. A respeito desse equipamento e das tecnologias envolvidas, assinale a opção correta.

• A. Uma das desvantagens da utilização do óxido de zinco nos para-raios são os elevados transitórios presentes em sua curva de atuação.
• B. Os para-raios que utilizam óxido de zinco na confecção do resistor não-linear dispensam a aplicação do centelhador.
• C. Os para-raios comportam-se como uma chave aberta no período em que as tensões excedem o seu limite, ou seja, abrem o circuito entre fase e terra.
• D. O objetivo básico dos para-raios é obter a maior isolação possível, protegendo a rede de transmissão.
• E. Os para-raios de carboneto de silício utilizam esse material como resistor não-linear e dispensam a aplicação do centelhador formado por espaços vazios (gaps).
