Questões sobre Eletrônica Analógica

Um transistor bipolar polarizado na configuração coletor comum tem como características

• A.

  alta impedância de entrada e baixo ganho de tensão.

• B.

  alta impedância de saída e baixo ganho de corrente.

• C.

  alto ganho de tensão e baixa impedância de entrada.

• D.

  baixa impedância de entrada e baixo ganho de tensão.

• E.

  baixo ganho de corrente e alta impedância de entrada.

Em dispositivos optoeletrônicos, a eficiência quântica interna (Q_s) determina a relação entre o número de

• A.

  elétrons na camada de covalência e o número de lacunas da junção p-n.

• B.

  elétrons que atravessam a junção p-n e o número de lacunas receptoras.

• C.

  fótons emitidos e o número de portadores que conseguem recombinar.

• D.

  fótons gerados e o número de portadores que atravessam a junção p-n e que conseguem se recombinar.

• E.

  íons gerados e o número de recombinações de portadores.

Entre os tipos de fotodiodos existem o ADP (de efeito Avalanche) e o PIN (com região intrínseca). A vantagem do ADP, com relação ao PIN, é

• A.

  o elevado ganho de conversão óptico-elétrica.

• B.

  a baixa sensibilidade à variação da temperatura.

• C.

  a baixa susceptibilidade ao ruído quântico.

• D.

  a baixa tensão de polarização.

• E.

  a estrutura mais simples.

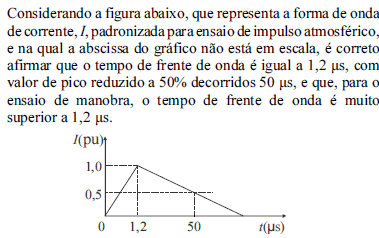

Com relação à coordenação de isolamento, julgue os itens que se seguem.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos à conversão analógica-digital e digital-analógica. Em um conversor digital-analógico que utilize uma rede R-2R, a dependência da precisão do conversor relativamente à precisão dos resistores será muito maior que a de um conversor digital-analógico que utilize uma rede de resistores ponderados em que os valores dos resistores cresçam como uma série geométrica com razão 2.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos à conversão analógica-digital e digital-analógica. Se um conversor analógico-digital tiver entrada analógica entre 0 V e 5 V e saída de 8 bits que formem números entre 0 e 255, então uma entrada de 2 V corresponderá à saída 102.

• C. Certo
• E. Errado

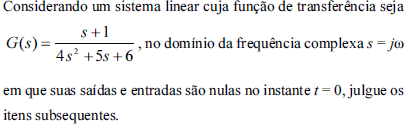

O sistema representado por G(s) é controlável.

• C. Certo
• E. Errado

O ganho DC da função de transferência G(s) é menor que 2.

• C. Certo
• E. Errado

São códigos de tiristores comerciais:

• A.

  BC547 e BC327.

• B.

  BT151 e BT157.

• C.

  1N4004 e 1N4148.

• D.

  2N3055 e TIP122.

• E.

  OA60 e 4N25.

Um técnico de laboratório foi solicitado para a seleção de resistores diversos. Durante a seleção, esse técnico deparou- -se com um resistor com as seguintes faixas de cores: vermelha, na primeira faixa; violeta, na segunda faixa; marrom, na terceira faixa; e ouro, na quarta faixa. Nesse contexto, assinale a alternativa que apresenta corretamente a faixa de resistência em que esse resistor deve se encontrar.

• A.

  7 695 [Ù] a 8 505 [Ù]

• B.

  5 130 [Ù] a 5 670 [Ù]

• C.

  2 565 [Ù] a 2 835 [Ù]

• D.

  513,0 [Ù] a 567,0 [Ù]

• E.

  256,5 [Ù] a 283,5 [Ù]
