Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

O comportamento do material magn¨¦tico pode ser descrito por meio da permeabilidade magn¨¦tica relativa ¦Ì_r = ¦Ì/¦Ì₀, na qual ¦Ì ¨¦ a permeabilidade magn¨¦tica do material e ¦Ì0 ¨¦ a permeabilidade magn¨¦tica do v¨¢cuo. Um material que possui ¦Ì_r ligeiramente maior que 1 ¨¦ denominado

• A.

  diamagnético.

• B.

  ferromagnético.

• C.

  hipomagnético.

• D.

  isomagnético.

• E.

  paramagnético.

A Lei de Gauss estabelece uma igualdade entre

• A.

  o fluxo elétrico que atravessa uma superfície fechada e a carga elétrica total envolvida por essa superfície.

• B.

  o fluxo magnético que atravessa uma superfície fechada e a permeabilidade do material.

• C.

  o gradiente de temperatura ocorrido em um circuito indutivo e o período de tempo decorrido.

• D.

  a potência consumida em um circuito elétrico e o fluxo de corrente nesse circuito.

• E.

  a diferença de potencial em um circuito capacitivo e a carga armazenada nesse capacitor.

Suponha uma carga elétrica Q. Sendo ε a permissividade elétrica do meio, a intensidade do campo elétrico, a uma distância R dessa carga é dada por

• A.



• B.



• C.



• D.



• E.



A Lei de Ampère é definida como (sendo H = campo magnético, dl = elemento de comprimento infinitesimal e I = corrente):

• A.



• B.



• C.



• D.



• E.



Duas partículas, P1 e P2, afastadas por uma distância de 0,5 m, possuem cargas de +2,0 μC e –1,0 μC, respectivamente. A constante de Coulomb é 9, 0.10⁹Nm²/C. Sobre a força que atua sobre P2, tem-se que é de

• A.

  atração, cujo módulo é 0,0135N.

• B.

  atração, cujo módulo é 0,027N.

• C.

  atração, cujo módulo é 0,054N.

• D.

  repulsão, cujo módulo é 0,027N.

• E.

  repulsão, cujo módulo é 0,054N.

Com relação às Equações de Maxwell em meios materiais, assinale a alternativa correta.

• A.

  Descrevem fenômenos eletromagnéticos macroscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Ampère e Faraday. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Ampère em conjunto com a Equação da Continuidade, a qual relaciona Energia e Potência.

• B.

  Descrevem fenômenos eletromagnéticos macroscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Ampère e Faraday. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Ampère em conjunto com a Equação da Continuidade, a qual relaciona Carga e Corrente.

• C.

  Descrevem fenômenos eletromagnéticos microscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Gauss Elétrica e Magnética. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Ampère em conjunto com a Equação da Continuidade, a qual relaciona Carga e Corrente.

• D.

  Descrevem fenômenos eletromagnéticos microscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Gauss Elétrica e Magnética. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Faraday em conjunto com a Equação da Continuidade, a qual relaciona Carga e Potência.

• E.

  Descrevem fenômenos eletromagnéticos macroscópicos. Para calcular os campos eletromagnéticos basta conhecer as fontes, as relações constitutivas, e resolver as Leis de Ampère e Faraday. A Lei de Gauss Elétrica pode ser obtida a partir da Lei de Faraday em conjunto com a Equação da Continuidade, a qual relaciona Energia e Corrente.

Os amplificadores de potência projetados para tratar de sinais pulsados pertencem à classe

• A.

  A.

• B.

  B.

• C.

  AB.

• D.

  C.

• E.

  D.

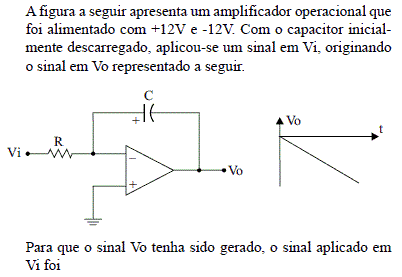

• A.

  um pulso negativo.

• B.

  um pulso positivo.

• C.

  uma senoide.

• D.

  uma tensão negativa.

• E.

  uma tensão positiva.

Assinale a alternativa que apresenta corretamente o diagrama unifilar de uma instalação elétrica de baixa tensão, sobre a planta parcial de um apartamento de quatro cômodos (quarto, sala, cozinha e banheiro), com dois circuitos de iluminação (1 e 4) e dois circuitos de tomadas (2 e 3).

• A.



• B.



• C.



• D.



• E.

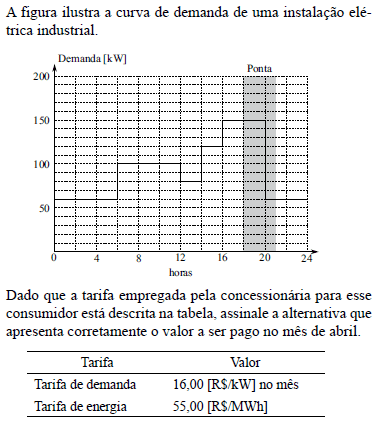

• A.

  3 632 400 reais

• B.

  123 400 reais

• C.

  6 030 reais

• D.

  2 521 reais

• E.

  2 400 reais
