Questões sobre Instalacao Elétrica

Em instalações elétricas industriais, comerciais, depósitos e oficinas são muito utilizadas as caixas de derivação ou de passagem para instalações aparentes. Essas caixas são denominadas

• A.

  conduítes.

• B.

  conduletes.

• C.

  cossinetes.

• D.

  luvas.

• E.

  braçadeiras.

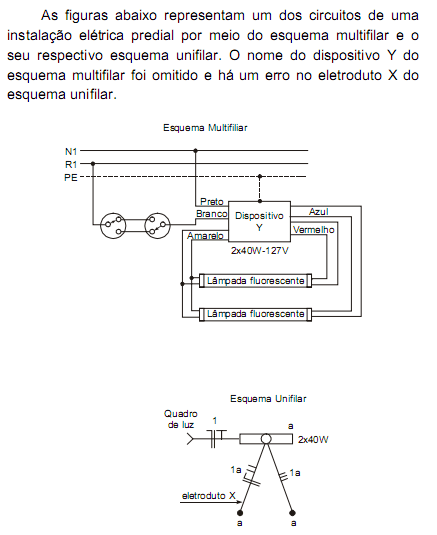

Utilize as informações abaixo para responder às questões de números 49 e 50.

O dispositivo Y representa

• A.

  uma campainha.

• B.

  uma minuteria.

• C.

  um soquete.

• D.

  um reator.

• E.

  um starter.

Utilize as informações abaixo para responder às questões de números 49 e 50.

No eletroduto X,

• A.

  há um neutro representado indevidamente.

• B.

  há uma fase representada indevidamente.

• C.

  há um retorno representado indevidamente.

• D.

  faltou representar mais um retorno.

• E.

  faltou representar mais um terra.

Considere que um circuito primário de distribuição de energia elétrica seja atendido por cabo de energia isolado para 15 kV. A respeito de um cabo dessa natureza, julgue os itens seguintes.

Cabos primários isolados utilizados em instalações elétricas industriais são feitos de cobre, com isolamento à base de cloreto de polivinila (PVC), polietileno reticulado ou borracha etileno-propileno.

• C. Certo
• E. Errado

Para medir a tensão da rede elétrica de uma instalação predial com um multímetro digital, o seu seletor deve estar em

• A.

  20 mA-AC

• B.

  200 mA-DC

• C.

  20 V-AC

• D.

  1 000 V-AC

• E.

  200 V-DC

Tem-se uma instalação elétrica trifásica com condutor neutro na configuração estrela, sendo a tensão entre cada fase e o neutro igual a 220 V. Nesse caso, a tensão de linha vale

• A.

  127 V

• B.

  220 V

• C.

  380 V

• D.

  440 V

• E.

  660 V

Considere as instalações elétricas seguintes:

I. Duas lâmpadas iguais de 220 V/100 W ligadas em paralelo em uma tomada de 220 V.

II. Duas lâmpadas iguais de 220 V/200 W ligadas em série em uma tomada de 220 V.

III. Duas lâmpadas iguais de 110 V/200 W ligadas em paralelo em uma tomada de 220 V.

IV. Duas lâmpadas iguais de 110 V/100 W ligadas em série em uma tomada de 220

V. Considere também as seguintes condições de operação:

1 = lâmpadas operando com subtensão.

2 = lâmpadas operando com sobretensão.

3 = lâmpadas operando em conformidade com as suas especificações.

Relacione corretamente as instalações com as condições de operação das lâmpadas:

• A.



• B.



• C.



• D.
• E.

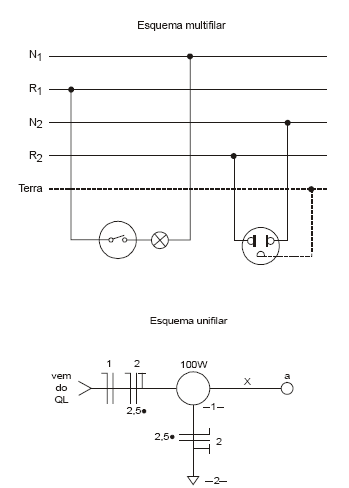

Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

A alternativa que completa o diagrama unifilar com os condutores do eletroduto X é

• A.
• B.
• C.
• D.
• E.

Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

No esquema unifilar, a indicação 2,5• significa

• A.

  o diâmetro externo (cobre + isolação) dos condutores.

• B.

  a especificação de corrente nominal do disjuntor do circuito.

• C.

  a bitola dos condutores.

• D.

  a capacidade de corrente dos condutores.

• E.

  o diâmetro do eletroduto.

Considere a planta baixa mostrada na figura acima, que ilustra parte de uma instalação elétrica. Tendo como referência a instalação elétrica mostrada na planta, assinale a opção correta.

• A.

  Ao se pressionar, separadamente, um dos dois interruptores, a lâmpada não acende, porque falta o fio terra no circuito.

• B.

  Os dois interruptores no circuito são do tipo three-way (interruptores paralelos).

• C.

  A lâmpada acende somente se for comandada pelo interruptor localizado próximo à porta do lado direito.

• D.

  Nem todos os condutores na instalação elétrica estão dispostos em eletrodutos.
