Questões sobre Instalacao Elétrica

Uma instalação industrial cuja carga é 297 kW, fator de potência 0,75 em atraso, está pagando multa à concessionária de energia devido ao consumo excedente de reativos, assim como parte de sua potência aparente está retida. Se for instalado um banco de capacitores com o objetivo de elevar o fator de potência da instalação para 0,99, o percentual de potência aparente que será liberado do sistema é:

• A. 9,3%.
• B. 14,9%.
• C. 16,8%.
• D. 24,2%.
• E. 30,5%.

A norma brasileira NBR 5410 estabelece condições específicas para a previsão de carga, aplicáveis a locais utilizados como residências. Segundo o que prescreve a NBR 5410, uma cozinha residencial com 6 m de comprimento e 2 m de largura terá potência mínima de iluminação e potência mínima de tomadas, respectivamente, iguais a:

• A. 180 VA e 600 VA.
• B. 220 VA e 600 VA.
• C. 280 VA e 2.000 VA.
• D. 220 VA e 2.000 VA.
• E. 240 VA e 1.800 VA.

Em uma instalação industrial foi instalado um banco de capacitores com potência de 13.75 kVAr para melhoria do fator de potência da instalação, com essa instalação o FP ficou em 0,96. Sendo a potência ativa total do sistema de 30 kW, qual era o fator de potência antes da instalação do banco de capacitores?

• A. 0,7.
• B. 0,8.
• C. 0,9.
• D. 0,92.

Nas figuras abaixo verificamos dois esquemas de aterramento, definidos pela NBR 5410:

Os esquemas 1 e 2 apresentados são, respectivamente:

• A. TT-S e TT-C.
• B. TSe TN-S.
• C. TT e TN-C.
• D. TN-C e TT.

Em se tratando de proteção de circuitos, os equipamentos tipo DR, conforme a norma NR 5410 tem como principal objetivo garantir proteção contra:

• A. corrente de curto-circuito.
• B. sobretensão.
• C. choques elétricos.
• D. descargas atmosféricas.

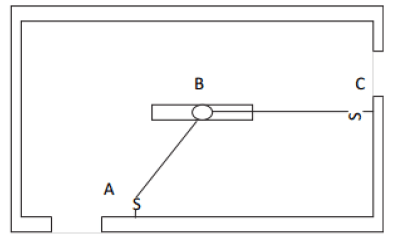

Na figura abaixo, verifica-se uma típica instalação elétrica residencial:

Para comandar a luminária por meio dos dois interruptores paralelos é necessário que, entre os pontos A e B e entre os pontos B e C, passem, respectivamente:

• A. (fase]retorno]retorno) e (neuto]retorno]retorno).
• B. (fase]retorno]neutro) e (fase]retorno]retorno).
• C. (fase]retorno]retorno) e (retorno]retorno]retorno).
• D. (fase]neutro]retorno) e (neutro]retorno).

De acordo com a NBR 5410/2004, assinale a alternativa que indica o conceito correto a respeito do número de condutores carregados a serem considerados em um circuito.

• A. O número de condutores a ser considerado em um circuito monofásico a três condutores, de corrente alternada, é de três condutores carregados.
• B. Quando há a circulação harmônica no condutor neutro de um circuito trifásico, esse condutor não poderá ser considerado.
• C. O número de condutores a ser considerado em um circuito trifásico com neutro, de corrente alternada, é de três condutores carregados.
• D. Nos circuitos de corrente contínua, o número a ser considerado é de um condutor.
• E. O número de condutores a ser considerado em um circuito é o dos condutores efetivamente percorridos pela corrente elétrica.

Com relação aos conceitos e procedimentos utilizados para dimensionar os sistemas elétricos de baixa tensão, assinale a alternativa correta.

• A. O fator de carga é a relação entre a demanda máxima do sistema elétrico e a carga total conectada a ele durante um determinado intervalo de tempo.
• B. O fator de demanda é a razão entre a demanda média durante um intervalo de tempo considerado e a demanda máxima registrada nesse período.
• C. Os motores síncronos superexcitados não devem ser utilizados para melhorar o fator de potência de uma instalação.
• D. Quando se eleva o nível de tensão acima do valor nominal, o fator de potência de uma instalação diminui.
• E. Os equipamentos eletrônicos não influenciam no fator de potência de uma instalação.

Um sistema de aterramento devidamente projetado proporciona maior segurança nas instalações elétricas. Para isso, devem ser seguidas as recomendações das normas ABNT pertinentes, com a integração de diversos sistemas, tais como SPDA, entrada de sinais, aterramento de estruturas metálicas, entre outros. Acerca do sistema de aterramento TT, é correto afirmar que, com relação ao ponto de alimentação,

• A. este se encontra diretamente aterrado, com condutores separados. Contudo, os condutores de neutro e proteção são separados.
• B. este não se encontra diretamente aterrado.
• C. este se encontra diretamente aterrado, com condutores separados. Contudo, os condutores de neutro e proteção são combinados em uma parte da instalação.
• D. este se encontra diretamente aterrado, com condutores separados. Contudo, os condutores de neutro e proteção são combinados em toda a instalação.
• E. este se encontra diretamente aterrado, com massas ligadas em pontos distintos ao do ponto de aterramento da instalação.

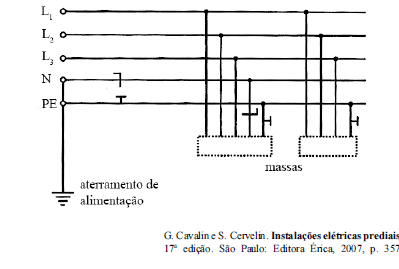

Considerando a figura acima, que apresenta esquema de aterramento adotado em instalação elétrica predial, julgue o item a seguir.

Qualquer massa deverá ser obrigatoriamente conectada ao condutor de proteção.

• C. Certo
• E. Errado
