Questões sobre Instalacao Elétrica



Considerando a tabela acima, que apresenta o fator de demanda de residências individuais em função da potência instalada de iluminação e tomadas de uso geral, e supondo que a instalação elétrica de um apartamento tenha as seguintes cargas instaladas: 2.800 VA de iluminação, 3.700 VA de tomadas de uso geral e 14.200 W de tomadas de uso específico, julgue os próximos itens.

Para dimensionar a seção dos condutores das tomadas de uso específico, é necessário aplicar inicialmente os critérios de capacidade de corrente e de limite da queda de tensão e, posteriormente, verificar a capacidade dos condutores de suportar a corrente de curto-circuito.

• C. Certo
• E. Errado



Considerando a tabela acima, que apresenta o fator de demanda de residências individuais em função da potência instalada de iluminação e tomadas de uso geral, e supondo que a instalação elétrica de um apartamento tenha as seguintes cargas instaladas: 2.800 VA de iluminação, 3.700 VA de tomadas de uso geral e 14.200 W de tomadas de uso específico, julgue os próximos itens.

A potência de demanda da instalação elétrica do referido apartamento é superior a 15 kVA.

• C. Certo
• E. Errado



Considerando a tabela acima, que apresenta o fator de demanda de residências individuais em função da potência instalada de iluminação e tomadas de uso geral, e supondo que a instalação elétrica de um apartamento tenha as seguintes cargas instaladas: 2.800 VA de iluminação, 3.700 VA de tomadas de uso geral e 14.200 W de tomadas de uso específico, julgue os próximos itens.

Considere a figura abaixo, que ilustra a planta baixa de uma casa cuja instalação elétrica deve ser projetada. Considere, ainda, que as dimensões, nessa planta, são dadas em metros. Nesse caso, para atender à legislação pertinente acerca da previsão de carga na sala, é suficiente usar cinco tomadas de uso geral de 100 VA e dois pontos de iluminação com uma lâmpada incandescente de 150 VA cada.



• C. Certo
• E. Errado

No que se refere aos termos e símbolos que subsidiam o trabalho do projetista na realização de projetos elétricos, julgue os itens de 74 a 77.

No dimensionamento da rede primária de uma rede telefônica interna cuja caixa de distribuição em uma prumada está ilustrada a seguir, o número ideal de pares de cabos FI 60-R que essa caixa deve atender é igual a 10.

• C. Certo
• E. Errado

No que se refere aos termos e símbolos que subsidiam o trabalho do projetista na realização de projetos elétricos, julgue os itens de 74 a 77. É permitido instalar interruptor próximo a uma cabine de banho pré-fabricada, desde que a distância entre o interruptor e a porta aberta da cabine de banho seja de pelo menos 50 cm.

• C. Certo
• E. Errado

Acerca de instalações elétricas prediais ligadas a redes elétricas de baixa tensão, julgue os próximos itens.

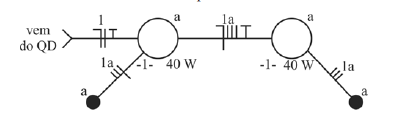

No esquema unifilar abaixo, as duas lâmpadas estão conectadas em paralelo, ou seja, ambas as lâmpadas acenderão ou apagarão ao mesmo tempo, independentemente do comando dado através de um dos interruptores.

• C. Certo
• E. Errado

Acerca de instalações elétricas prediais ligadas a redes elétricas de baixa tensão, julgue os próximos itens.

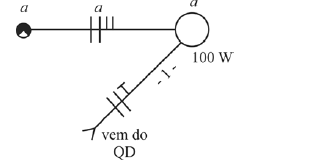

No esquema unifilar abaixo, o comando da lâmpada é realizado por meio de interruptor bipolar.

• C. Certo
• E. Errado

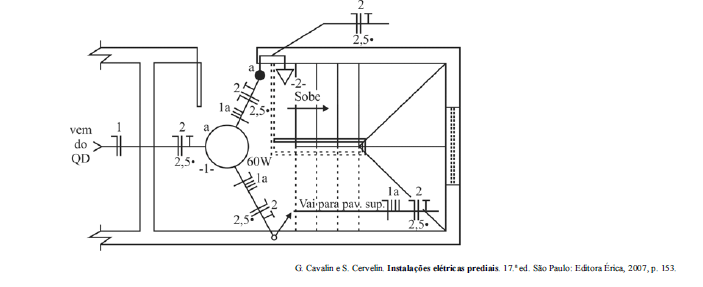

A figura acima ilustra a planta baixa de uma instalação elétrica predial em baixa tensão, em que é destacada a parte do pavimento térreo de um prédio que tem um pavimento superior. Considerando essas informações, julgue os itens que se seguem.

No circuito, existe apenas um único tipo de tomada — tomada baixa —, que pertence ao circuito 2. Os condutores fase e neutro que conectam essa tomada possuem seção de 2,5 mm2, são dispostos em eletroduto exclusivo para ela e têm parte embutida no piso.

• C. Certo
• E. Errado

A figura acima ilustra a planta baixa de uma instalação elétrica predial em baixa tensão, em que é destacada a parte do pavimento térreo de um prédio que tem um pavimento superior. Considerando essas informações, julgue os itens que se seguem.

Na instalação em questão, são identificados três circuitos, sendo dois referentes ao pavimento térreo, ilustrado na planta, e outro referente ao pavimento superior, não detalhado na planta apresentada.

• C. Certo
• E. Errado

A norma NR10 - SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE descreve os itens mínimos de segurança que devem constar no memorial descritivo de um projeto elétrico. Tomando como referência a mencionada norma, considere os seguintes enunciados sobre os itens mínimos de segurança que devem constar no memorial descritivo:

I- especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais;

II- indicação de posição dos dispositivos de manobra dos circuitos elétricos: (Azul–“D”, desligado e Vermelho -“L”, ligado);

III- descrição do sistema de identificação de circuitos elétricos e equipamentos, incluindo dispositivos de manobra, de controle, de proteção, de intertravamento, dos condutores e os próprios equipamentos e estruturas, definindo como tais indicações devem ser aplicadas fisicamente nos componentes das instalações; e

IV- recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações.

Dos enunciados acima, pode-se afirmar que:

• A. I, II, III e IV estão corretas.
• B. II e IV estão corretas.
• C. II, III e IV estão corretas.
• D. I, III e IV estão corretas.
• E. I, II e IV estão corretas.
