Questões sobre Instalacao Elétrica

No dimensionamento de condutores e eletrodutos em uma instalação elétrica,

• A. caso haja três ou mais condutores presentes dentro de um eletroduto, a taxa de ocupação do mesmo não deve ser superior a 40,0 [%].
• B. caso a taxa de ocupação de um eletroduto seja superior a 70,0 [%], deve-se reduzir a corrente de projeto da instalação, para diminuir a seção dos condutores utilizados, mantendo a seção do eletroduto, até que o fator de ocupação máximo seja atendido.
• C. o fator de ocupação está relacionado diretamente à quantidade de condutores energizados, e não considera os condutores não utilizados lançados dentro do eletroduto.
• D. caso haja passagem simultânea de circuitos de alimentação, telefonia, TV a cabo e infraestrutura de rede cabeada, o fator de utilização de um eletroduto ou calha elétrica deve ser inferior a 31,0 [%].
• E. a forma de acondicionamento dos condutores dentro de um eletroduto não impacta na corrente utilizada para o dimensionamento da capacidade de corrente dos condutores que serão utilizados.

Instalações elétricas industriais podem suportar correntes de sobrecarga ou de curto-circuito durante intervalos de tempo reduzidos, que normalmente são inversamente proporcionais à magnitude dessas correntes. Nesse contexto, uma instalação elétrica industrial pode suportar correntes dessa natureza respeitando a seguinte curva:

Considerando que essa instalação pode ser protegida por um relé de sobrecorrente cuja corrente mínima de pickup é 200 [A], a equação que descreve corretamente a curva que deve ser escolhida, para esse dispositivo de proteção, de modo a que ele seja capaz de proteger a instalação elétrica em questão é

• A.
• B.
• C.
• D.
• E.

A instalação elétrica de uma planta industrial alimenta um motor de indução trifásico que consome potência ativa igual a 90 [kW] e está conectado em paralelo com um banco trifásico de capacitores. Esse banco possui três capacitores ligados em estrela, que corrigem o fator de potência do motor, de modo a adequar o seu fator de potência ao fator exigido pela concessionária de distribuição. São dados:

− Motor alimentado por um sistema trifásico simétrico, cuja frequência angular é 300 [rad/s];

− Tensão de fase do banco de capacitores é 200 [V];

− Fator de potência do conjunto (motor e banco) é unitário; e

− Capacitância por fase é 2500 [μF].

O fator de potência do motor de indução trifásico é

• A. 0,87.
• B. 0,71.
• C. 0,50.
• D. 0,35.
• E. 0,25.

À luz da norma NBR 5410, julgue os próximos itens, relativos ao dimensionamento de condutores em instalações elétricas de baixa tensão. Em circuitos trifásicos com neutro, a seção do condutor neutro não deverá ser superior à dos condutores de fase quando a taxa de terceira harmônica e seus múltiplos for superior a 33%.

• C. Certo
• E. Errado

Com relação à manutenção em instalações elétricas, julgue os itens seguintes. As verificações e intervenções nas instalações elétricas em baixa tensão somente devem ser realizadas por pessoas advertidas, com classificação BA4 conforme norma específica de instalações elétricas que estabelece a competência do profissional para atuar nessa modalidade de serviço; ou pessoas qualificadas, com classificação BA5.

• C. Certo
• E. Errado

Com relação à manutenção em instalações elétricas, julgue os itens seguintes. O procedimento que consiste na análise cromatográfica de óleo isolante de transformador é um exemplo de manutenção preditiva.

• C. Certo
• E. Errado

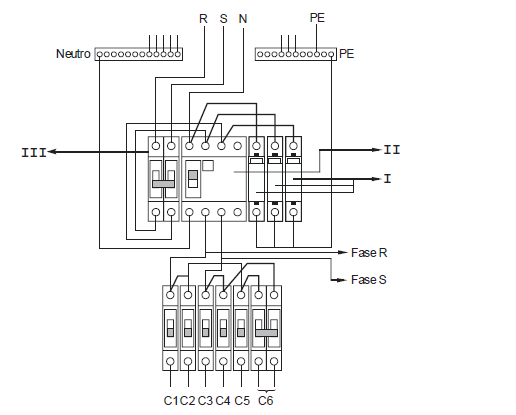

A figura abaixo refere-se ao esquema multifilar do quadro de distribuição de uma instalação elétrica.

 Os dispositivos I, II e III são corretamente identificados em:

• A.
• B.
• C.
• D.
• E.

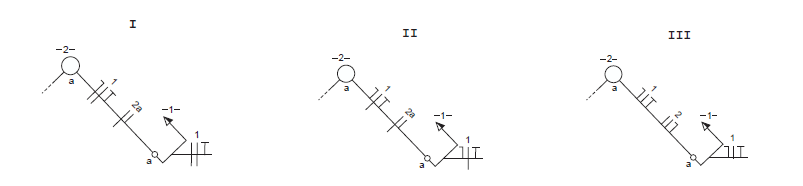

Considere os três trechos de um diagrama unifilar de uma instalação elétrica predial, conforme abaixo.

Na simbologia utilizada, o trecho

• A. I contém erro de representação do neutro e do retorno.
• B. I contém erro de representação das fases.
• C. II contém erro de representação do retorno.
• D. II contém erro de representação dos neutros.
• E. III não contém erros de representação.

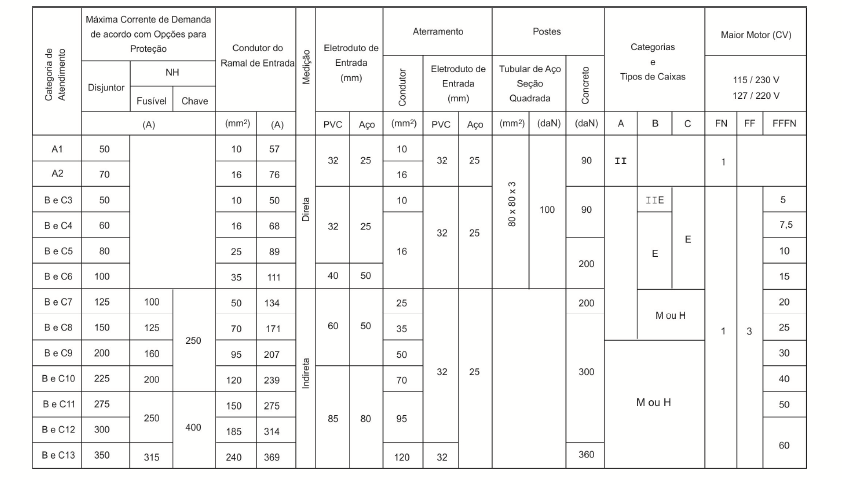

Para o projeto do ramal de entrada de uma instalação elétrica residencial, o projetista precisou consultar a tabela fornecida pela concessionária de energia elétrica local, apresentada abaixo.

Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima calculada tenha sido de 56 A, é indicado a utilização de

• A. condutor do ramal de entrada de seção 16 mm² com capacidade de condução de corrente de 76 A, disjuntor com corrente nominal de 70 A e eletroduto de entrada de 32 mm.
• B. medição direta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 60 A e caixa categoria B, tipo E.
• C. medição indireta, condutor do ramal de entrada de seção 50 mm², disjuntor com corrente nominal de 125 A e caixa categoria B, tipo M.
• D. medição direta, condutor do ramal de entrada e de aterramento de seção 10 mm² e poste de concreto com esforço mínimo suportável de 90 daN.
• E. medição indireta, condutor do ramal de entrada de seção 16 mm², disjuntor com corrente nominal de 50 A e maior motor de 3 CV para tensão 220 V.

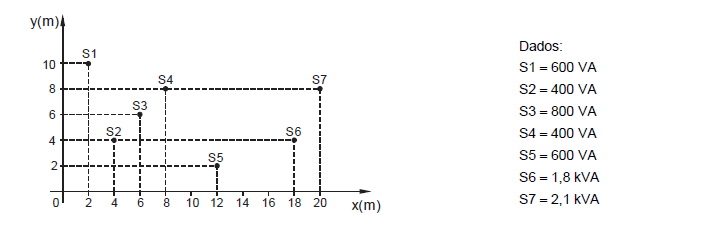

Em um projeto de instalação elétrica, após a previsão de cargas, obteve-se o gráfico de distribuição das cargas na planta do imóvel, conforme a figura abaixo.

Pelo método do baricentro, o centro de carga fica localizado na coordenada (x, y), em metros,

• A. (12,8).
• B. (8,4).
• C. (4,8).
• D. (10,6).
• E. (14,6).
