Questões sobre Proteção do Sistema de Energia

Relés são utilizados em sistemas de energia elétrica para a proteção de equipamentos. Esses dispositivos podem ser dos tipos eletromecânico, eletrônico ou digital. Em relação à utilização e ao princípio de relés em sistemas de potência, julgue os itens que se seguem.

Na proteção de geradores, as ações de proteção contra perda de excitação e(ou) perda de sincronismo são realizadas também pelos relés de subfreqüência.

• C. Certo
• E. Errado

Considere que chaves-fusíveis tenham sido instaladas em um circuito primário de uma rede aérea de distribuição que atende a uma instalação portuária. Com relação a essas situação, julgue os itens que se seguem.

Em instalações portuárias, esse tipo de chave deve ser instalado como elemento de proteção contra sobrecargas, principalmente porque há um elevado número de atividades que fazem uso de equipamentos, tais como esteiras transportadoras.

• C. Certo
• E. Errado

Considere que chaves-fusíveis tenham sido instaladas em um circuito primário de uma rede aérea de distribuição que atende a uma instalação portuária. Com relação a essas situação, julgue os itens que se seguem.

Chaves-fusíveis são fabricadas para diferentes níveis de tensão e corrente.

• C. Certo
• E. Errado

Considere que chaves-fusíveis tenham sido instaladas em um circuito primário de uma rede aérea de distribuição que atende a uma instalação portuária. Com relação a essas situação, julgue os itens que se seguem.

Chaves-fusíveis devem ser operadas somente em carga para evitar desgastes prematuros do gancho da ferramenta de abertura em carga (load buster).

• C. Certo
• E. Errado

Acerca do conjunto coerente de proteções em um sistema elétrico de potência, julgue os itens a seguir.

Considerando a atuação de relés tradicionais, tais como os do tipo estático e do tipo eletromecânico, há necessidade de proteções distintas para ações de perda de sincronismo do sistema, e para sub/sobrefreqüência.

• C. Certo
• E. Errado

Acerca do conjunto coerente de proteções em um sistema elétrico de potência, julgue os itens a seguir.

O conjunto de proteções deve atuar de forma coordenada e seletiva somente para eliminação de faltas em linhas de transmissão de longo alcance, pois, em qualquer outro caso, os relés de proteção podem atuar indevidamente.

• C. Certo
• E. Errado

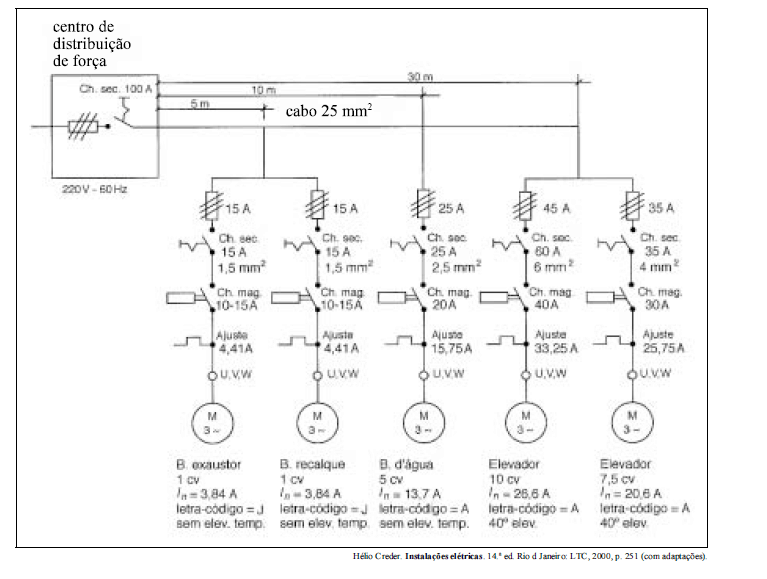

Na figura acima, relativa a uma instalação elétrica que alimenta cinco motores de indução trifásicos, In é a corrente nominal de cada motor. Com relação a essa instalação, julgue os itens que se seguem.

Para a proteção do alimentador dos ramais, seria adequado utilizar fusíveis de 135 A.

• C. Certo
• E. Errado

O meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas é denominado:

• A. dispositivo de proteção a corrente diferencial-residual.
• B. proteção supletiva.
• C. proteção adicional.
• D. elemento condutivo ou parte condutiva.
• E. proteção básica.

Com relação à proteção de estruturas contra descargas atmosféricas, pode-se afirmar que:

• A. também se aplica aos sistemas ferroviários.
• B. seu cumprimento inexorável dispensa a observância dos regulamentos de órgãos públicos aos quais a instalação deva satisfazer.
• C. não se aplica contra a incidência direta dos raios sobre os equipamentos e pessoas que se encontrem no interior das edificações.
• D. não é aplicável às estruturas comuns, utilizadas para fins comerciais, industriais, agrícolas, administrativos ou residenciais.
• E. não garantem a proteção de pessoas e equipamentos elétricos ou eletrônicos situados no interior das zonas protegidas contra os efeitos indiretos causados pelos raios, tais como parada cardíaca, centelhamento, interferências em equipamentos ou queima de seus componentes causadas por transferências de potencial devidas à indução eletromagnética.

Define-se como nível de proteção o termo de classificação de um SPDA que denota sua eficiência. Este termo expressa a probabilidade com a qual um SPDA protege um volume contra os efeitos das descargas atmosféricas. Nesse sentido, em estruturas, tais como teatros, escolas, lojas de departamentos, áreas esportivas e igrejas, cujos efeitos das descargas atmosféricas podem causar danos às instalações elétricas e possibilidade de pânico, o nível de proteção considerado é o:

• A. I.
• B. II.
• C. III.
• D. IV.
• E. V.
