Questões sobre Proteção do Sistema de Energia

Disjuntores de potência são equipamentos capazes de interromper elevadas potências de curto-circuito durante a ocorrência de um defeito. Esse tipo de equipamento é

destinado à manobra e à proteção de circuitos primários e está associado a relés.

• C. Certo
• E. Errado

Disjuntores de potência são equipamentos capazes de interromper elevadas potências de curto-circuito durante a ocorrência de um defeito. Esse tipo de equipamento é

sempre do tipo a grande volume de óleo.

• C. Certo
• E. Errado

Disjuntores de potência são equipamentos capazes de interromper elevadas potências de curto-circuito durante a ocorrência de um defeito. Esse tipo de equipamento é

especificado, no mínimo, com informações de tensão nominal, corrente nominal, freqüência nominal, entre outras informações relevantes.

• C. Certo
• E. Errado

Considere que um circuito primário de distribuição de energia elétrica seja atendido por cabo de energia isolado para 15 kV. A respeito de um cabo dessa natureza, julgue os itens seguintes.

A capa externa do cabo cumpre a função mecânica de agregação de sua blindagem metálica, dotando-o de uma proteção mecânica adequada.

• C. Certo
• E. Errado

Uma chave magnética combinada protege um motor elétrico:

• A. somente contra subtensões e sobrecargas;
• B. somente contra sobrecargas e falta de fase;
• C. somente contra curtos-circuitos e subtensões;
• D. somente contra sobrecargas e curtos-circuitos;
• E. contra subtensões, sobrecargas e curtos-circuitos.

Eletrogeométrico é a denominação de um método de cálculo de proteção contra:

• A. rompimento de malha de terra;
• B. descargas atmosféricas;
• C. tensões de passo;
• D.

  desequilíbrio no escoamento de correntes para terra em redes desequilibradas;

• E. sobre-tensões de manobra.

Com relação às proteções de circuitos residenciais, considere as seguintes afirmativas:

1. São dimensionadas em função direta da capacidade de corrente dos condutores e não em função da corrente prevista no circuito.

2. Podem ser usados os disjuntores termomagnéticos ou disjuntores diferenciais residuais, ficando a decisão a critério do projetista.

3. Se forem utilizados os disjuntores DR, a sua eficiência aumenta se o neutro de saída do mesmo for aterrado.

4. O interruptor diferencial residual substitui integralmente o disjuntor termomagnético.

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1 e 3 são verdadeiras

• B.

  Somente as afirmativas 1 e 2 são verdadeiras.

• C.

  Somente as afirmativas 2 e 3 são verdadeiras

• D.

  Somente as afirmativas 3 e 4 são verdadeiras

• E.

  Somente a afirmativa 1 é verdadeira

Nos equipamentos elétricos, o grau de proteção mecânica é caracterizado por 02 (dois) algarismos após as letras:

• A.

  GP;

• B.

  PM;

• C.

  IP;

• D.

  PI;

• E.

  MP.

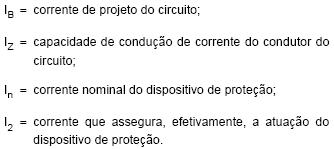

Considere as definições abaixo:

São condições para o dimensionamento de disjuntores de proteção de um circuito de instalação elétrica:

• A.
• B.
• C.
• D.
• E.

Comandam a chave geral do posto primário (cabine primária), os seguintes dispositivos de proteção:

• A.

  interruptor diferencial residual e bobina de tensão mínima.

• B.

  relé de sobrecorrente direta e fusível NH.

• C.

  fusível NEOZED e bobina de tensão mínima.

• D.

  relé de sobrecorrente direta e bobina de tensão mínima.

• E.

  relé de sobrecorrente direta e fusível DIAZED.
