Questões sobre Transmissão

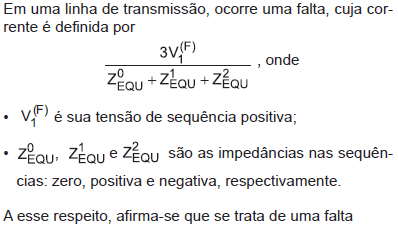

• A.

  trifásica.

• B.

  entre duas fases.

• C.

  entre fase e terra.

• D.

  entre duas fases e terra.

• E.

  entre as três fases e terra.

Uma linha de transmissão de 120 km de extensão possui impedância em série própria igual a 0,02 + j0,05 [Ω/km] e impedância mútua entre as fases de j0,02 [Ω/km]. A impedância de sequência direta para essa linha, em ohms, é

• A.

  2,4 + j3,6

• B.

  2,4 + j6,0

• C.

  1,2 + j3,6

• D.

  1,2 + j6,0

• E.

  1,2 + j8,4

Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais.

Se uma fibra óptica com perda de transmissão de 1,5 dB/km for utilizada em uma conexão com comprimento de 4 km, então o sinal no receptor terá potência com valor 6 vezes menor que a potência transmitida.

• C. Certo
• E. Errado

A figura acima mostra o espectro de um sinal digital modulado, observado em um analisador de espectro. O eixo horizontal do gráfico representa a frequência, e o eixo vertical representa a densidade espectral de potência relativa do sinal, em dB/Hz. Considerando essa figura, julgue os itens a seguir.

No esquema mencionado, são transmitidos 4 bits a cada símbolo de modulação.

• C. Certo
• E. Errado

Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os itens subsequentes.

Embora usem o espaço livre como canal, as transmissões via satélite não são afetadas por chuvas, em razão de as frequências dessas transmissões serem muito altas.

• C. Certo
• E. Errado

Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os itens subsequentes.

A distribuição de sinais de TV via satélite utiliza, geralmente, satélites geoestacionários localizados sobre a linha do equador em uma altura de, aproximadamente, 36.000 km em relação à superfície terrestre.

• C. Certo
• E. Errado

Com referência à transmissão de sinais de áudio e vídeo via satélite, julgue os itens subsequentes.

Utilizando-se as novas técnicas de comunicação via satélite, como o DVB-S2, é possível diminuir quase completamente o atraso (delay) inerente a esse tipo de comunicação, tornando-o imperceptível para o telespectador mesmo em transmissões ao vivo bidirecionais.

• C. Certo
• E. Errado

Julgue os itens que se seguem, acerca de radioenlaces de microondas.

Quanto maior for a frequência de transmissão do enlace, maior será a atenuação durante a propagação do sinal.

• C. Certo
• E. Errado

Com relação a redes aéreas de média tensão, quando forem instalados diversos circuitos de tensões diferentes no mesmo suporte, os mesmos devem ser dispostos

• A.

  em ordem crescente de suas tensões, a partir da parte superior do suporte.

• B.

  em ordem decrescente de suas tensões, a partir da parte superior do suporte.

• C.

  com o circuito de maior tensão na parte superior do suporte e os outros, abaixo, mas esses sem ter uma ordem predefinida.

• D.

  com o circuito de menor tensão na parte superior do suporte e os outros, abaixo, mas esses sem ter uma ordem predefinida.

• E.

  sem uma ordem predefinida, desde que o aterramento do suporte esteja dentro das corretas especificações, segundo as devidas normas.

Os transmissores industriais são dispositivos capazes de enviar um determinado valor de variável de processo a certas distâncias. A esse respeito, afirma-se que

• A.

  a alimentação dos transmissores pode ser a dois, três ou quatro fios.

• B.

  a alimentação a dois fios utiliza as tensões de 110/115/127 ou 220/240 Vac.

• C.

  a ligação a três fios tem a desvantagem de não possibilitar a inserção de uma fonte padrão externa de 24 Vcc.

• D.

  na ligação a quatro fios, o sinal trafega pelo mesmo cabo de alimentação.

• E.

  uma desvantagem de se utilizar um sinal de 4 a 20 mA é a impossibilidade de implementação da rede HART.
