Questões sobre Transmissão

Com relação à rede básica de energia elétrica, julgue os itens seguintes.

A qualidade do serviço público de transmissão de energia elétrica é medida com base na disponibilidade e na capacidade plena das funções de transmissão, sendo estas consideradas indisponíveis quando ocorrer qualquer desligamento, programado ou não, ou atraso na entrada em operação.

• C. Certo
• E. Errado

Com relação à rede básica de energia elétrica, julgue os itens seguintes.

A CCEE e o ONS definem, de comum acordo, a localização dos pontos de medição referentes às conexões com a rede básica e às usinas despachadas de forma centralizada, os quais serão utilizados para aferição da energia gerada e consumida pelos agentes do SIN.

• C. Certo
• E. Errado

Considere que uma carga em triângulo esteja conectada a uma rede elétrica trifásica com tensões equilibradas. Com relação a esse assunto, julgue os itens a seguir.

Caso a carga seja também equilibrada, é correto afirmar que a sua corrente de linha tem magnitude superior à da corrente de fase.

• C. Certo
• E. Errado

Considere que uma carga em triângulo esteja conectada a uma rede elétrica trifásica com tensões equilibradas. Com relação a esse assunto, julgue os itens a seguir.

Suponha que cada fase da carga seja constituída por uma impedância com valor finito diferente de zero. Como a rede elétrica é equilibrada, é correto afirmar que, independentemente do valor das impedâncias, as correntes de fase nessa carga serão equilibradas.

• C. Certo
• E. Errado

Alguns equipamentos elétricos desempenham papel fundamental durante intervalos de tempo desprezíveis em comparação ao tempo em que a rede elétrica mantém-se operando. Com relação a esses assuntos, julgue os próximos itens.

Um curto-circuito é um exemplo de perturbação que ocorre na rede elétrica. Em geral, a sua duração é comparável ao intervalo de uma sobrecarga no maior transformador de potência da rede submetida ao curto-circuito.

• C. Certo
• E. Errado

A respeito de geração, transmissão e distribuição de energia elétrica em um sistema elétrico de potência em CA, julgue os itens seguintes.

No sistema de transmissão, as linhas de transmissão são importantes equipamentos que possibilitam a transmissão da energia elétrica desde os centros de geração até os sistemas de distribuição. Nesse sistema de transmissão, as subestações desempenham papel relevante, permitindo a elevação ou o abaixamento de tensão.

• C. Certo
• E. Errado

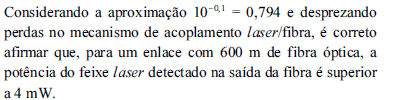

Em um enlace de comunicação por fibra óptica, utiliza-se um diodo laser de comprimento de onda igual a 500 nm e potência de onda contínua (CW) igual a 5 mW. O feixe laser é acoplado a uma fibra óptica circular de índice degrau, com abertura numérica NA = 0,21 e atenuação de potência Ad = 1,249 dB/km para uma frequência de operação de 600 THz. Considerando essas informações, julgue os itens que se seguem.

• C. Certo
• E. Errado

Em um enlace de comunicação por fibra óptica, utiliza-se um diodo laser de comprimento de onda igual a 500 nm e potência de onda contínua (CW) igual a 5 mW. O feixe laser é acoplado a uma fibra óptica circular de índice degrau, com abertura numérica NA = 0,21 e atenuação de potência Ad = 1,249 dB/km para uma frequência de operação de 600 THz. Considerando essas informações, julgue os itens que se seguem.

• C. Certo
• E. Errado

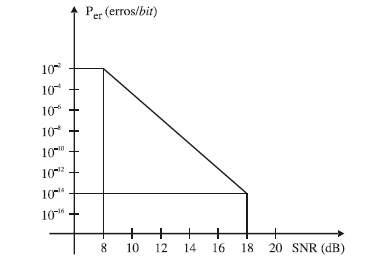

Considerando uma relação SNR de 12 dB, o número de erros esperados em uma mensagem de 100 Mbits será superior a 100.

• C. Certo
• E. Errado

Para um sinal com pico de tensão de 100 mV (sem ruído) recebido, o valor root mean square (RMS) máximo do ruído, correspondente a uma probabilidade de erro de 10–8 erros/bit, considerando 100,65 = 4,467, será inferior a 25 mV RMS.

• C. Certo
• E. Errado
