Questões sobre Transmissão

A) Os fios de um par são enrolados em espiral com o objetivo, por meio do efeito de cancelamento, reduzir o ruído e manter constante as propriedades elétricas do meio por toda a sua extensão.

B) ipos: aqueles que possuem uma blindagem especial (STP - Shielded Twisted Pair) e aqueles que não a possuem (UTP - Unshielded Twisted Pair).

C) O par trançado utiliza o conector LPT3 para sua interconexão.

D) Uma das desvantagens da utilização deste cabo é a necessita de repetidor para ser distribuído.

A) Efeito Corona.

B) Efeito Pelicular.

C) Efeito Joule.

D) Efeito de Centelha Luminosa.

E) Efeito Fotoelétrico.

“Ao energizarmos uma linha de transmissão, partem do transmissor, simultaneamente, duas ondas, uma de tensão de amplitude U [V] e uma de corrente, de amplitude I [A], que se desloca com velocidade constante v [m/s] em direção ao receptor, onde chegam com o nome de ondas diretas ou ondas incidentes. Dependendo da forma de terminação da linha, podem dar origem a ondas refletidas, que viajam de volta, do receptor para o transmissor com a mesma velocidade das ondas incidentes.” (FUCHS, 1977, p. 64).

Considerando R a resistência terminal da linha e Z a impedância de entrada, pode-se afirmar que as ondas

• A. refletidas de tensão e corrente são nulas sempre que R = Z.
• B. de tensão refletida e incidente possuem sinais opostos, resultando em um aumento da tensão sempre que R < Z.
• C. de tensão refletida e incidente possuem o mesmo sinal. Isso fará com que a tensão resultante seja nula sempre que R > Z.
• D. da corrente refletida e incidente possuem o mesmo sinal, assim como as ondas de tensão refletida e incidente sempre que R > Z.

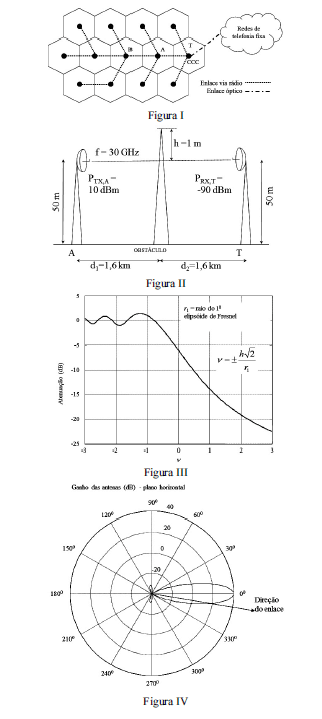

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.

• C. Certo
• E. Errado

Considerando um sistema ABC, três fios, trifásico, com tensão de linha de 127 V, 45º Ω em uma ے com três impedâncias de 4 ligação em triângulo, com 120º, assinale a ےVAB = VL alternativa correta.

• A. A corrente I_AB. 75º A ےé, aproximadamente, 20, 58
• B. A corrente I_BC. 45º A- ےé, aproximadamente, 37, 77
• C. A corrente I_AC. 195º A ےé, aproximadamente, 30, 77
• D. As correntes de linha IA, IB e IC são, 75º A e- 45 ے º A, 77, ے 77 aproximadamente, 77, 77 77, 77 65 ے 6 º A.
• E. A tensão é, aproximadamente, V_CA .45º A 9ے ,44 =

Segundo o teorema de amostragem de Nyquist, marque a alternativa que apresenta a frequência máxima do espectro que estaria disponível a partir de um sinal amostrado por 10 s, a uma taxa de amostragem de 1 MHz com conversão A/D de 12 bits.

• A.

  22 kHz.

• B.

  56 kHz.

• C.

  280 kHz.

• D.

  500 kHz.

• E.

  880 kHz.

Um sistema opera com um transmissor casado a uma linha de transmissão bifilar sem perdas conectada a um sistema radiante. A potência refletida é igual a 4% da potência emitida pelo transmissor ao sistema radiante. Considerando essas informações, assinale a opção correta.

• A.

  O módulo do valor do coeficiente de reflexão de tensão é igual a 0,4.

• B.

  A potência refletida representa as perdas ôhmicas do sistema.

• C.

  Se o valor máximo de tensão na linha for igual a 30 V, o valor mínimo de tensão na linha será igual a 20 V.

• D.

  O valor do coeficiente de onda estacionária é igual a 0,04.

• E.

  A perda de retorno é de 7 dB_abaixo.

Em uma linha de transmissão, o sinal na entrada tem potência de 10 W, mas a potência que chega à carga é de 100 mW. Portanto, o sinal sofre uma atenuação de

• A.

  100 dB.

• B.

  80 dBm.

• C.

  50 dBu.

• D.

  20 dB.

• E.

  10 dBm.

No que se refere a enlaces de rádio digital na faixa de micro-ondas terrestres, julgue os itens a seguir.

As técnicas de correção de erro, como o FEC (forward error correction), podem ser eliminadas em enlaces de longa distância, dado o alto ganho das antenas.

• C. Certo
• E. Errado

No que se refere a enlaces de rádio digital na faixa de micro-ondas terrestres, julgue os itens a seguir.

Ao se projetar um enlace, devem ser consideradas as condições de visibilidade entre transmissor e receptor e a curvatura da Terra, bem como deve ser utilizado um fator de correção típico K de 4/3, correspondente a um gradiente de refratividade negativo.

• C. Certo
• E. Errado
