Questões de Engenharia Elétrica da CONSULPLAN Consultoria (CONSULPLAN)

No que diz respeito à transmissão e distribuição de energia elétrica no Brasil, a Rede Básica do Sistema Interligado Nacional é composta pelas linhas de transmissão, barramentos, transformadores de potência e equipamentos de subestação e pelos transformadores de potência com tensão primária em valor igual ou superior a X e tensões secundária e terciária inferiores a X, a partir de 01/07/2004. Esse valor X é

• A. 115kV.
• B. 230kV.
• C. 345kV.
• D. 460kV.

Assinale a sequência correta do fluxo de energia até os consumidores finais em baixa tensão:

• A.

  Geração, distribuição primária, distribuição secundária, transmissão, consumidor.

• B.

  Geração, transmissão, distribuição primária, distribuição secundária, consumidor.

• C.

  Geração, distribuição secundária, distribuição primária, transmissão, consumidor.

• D.

  Geração, transmissão, distribuição secundária, distribuição primária, consumidor.

• E.

  Geração, distribuição secundária, transmissão, distribuição primária, consumidor.

No diagrama Ladder apresentado é possível identificar quantas lógicas OR (OU)?

• A.

  2

• B.

  3

• C.

  4

• D.

  1

• E.

  5

Assinale o instrumento utilizado para medir o nível de iluminamento para projetos e avaliações em luminoteca:

• A.

  Lumímetro.

• B.

  Luxímetro.

• C.

  Fasímetro.

• D.

  Goneômetro.

• E.

  Spírule.

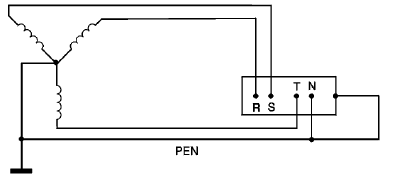

O sistema de aterramento da figura apresentada é denominado:

• A.

  TT

• B.

  TN-S

• C.

  PE

• D.

  TN-T

• E.

  TN-C

Assinale o dispositivo conhecido como o meio mais eficaz para proteção de seres vivos em uma instalação elétrica residencial:

• A.

  Dispositivo DR.

• B.

  Disjuntor térmico.

• C.

  Relé térmico.

• D.

  Relé de falta de fase.

• E.

  Relé de tempo.

“Quando o fluxo magnético envolvendo uma bobina varia, uma tensão proporcional à taxa de variação do fluxo é induzida na bobina.” Essa lei é denominada:

• A.

  Lei de Lenz.

• B.

  Lei de Lorentz.

• C.

  Lei de Maxwell.

• D.

  Lei de Faraday.

• E.

  Lei de Oersted.

“Em um motor é necessário um desequilíbrio de impedâncias em uma bobina utilizada, para que o torque resultante sobre o rotor seja diferente de zero e sua velocidade nominal, inferior ao do campo magnético girante.” Esta afirmativa é válida para:

• A.

  Motor de indução trifásico.

• B.

  Motor síncrono de ímãs permanentes.

• C.

  Motor síncrono de escovas.

• D.

  Motor de indução de rotor bobinado.

• E.

  Motor monofásico.

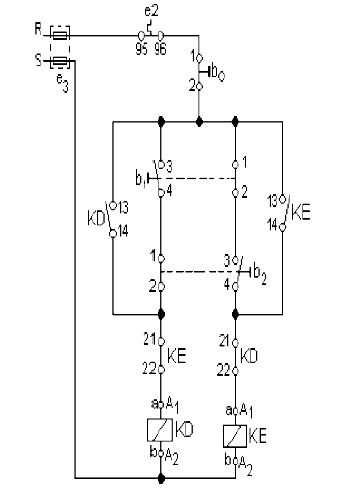

Observe o diagrama de comando de um sistema de partida para motores:

Trata-se de uma:

• A.

  Partida direta de um motor trifásico sem reversão.

• B.

  Partida direta de um motor trifásico com reversão direta.

• C.

  Partida direta de um motor trifásico com reversão automatizada.

• D.

  Partida direta de um motor trifásico com reversão indireta.

• E.

  Partida direta de um motor monofásico sem reversão.

Um dispositivo industrial que utiliza eletrônica de potência para o acionamento de motores de indução, com objetivo de realizar uma partida suave, é denominado:

• A.

  Inversor de frequência.

• B.

  Chopper.

• C.

  Retificador de onda completa.

• D.

  Retificador de meia-onda tiristorizado.

• E.

  Soft-Starter.
