Questões de Engenharia Elétrica da Instituto Brasileiro de Formação e Capacitação (IBFC)

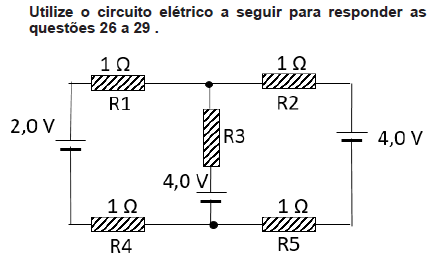

A corrente que atravessa o resistor R4 vale o especificado na alternativa:

• A. 250 mA
• B. 430 mA
• C. 670 mA
• D. 550 mA
• E. 330 mA

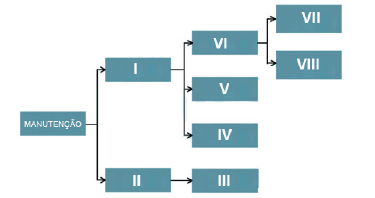

Avalie o quadro de tipos de manutenção a seguir, observando as disposições hierárquicas, e assinale a alternativa que substitua os algarismos romanos dentro dos retângulos.

• A. I-Não Planejada; II-Planejada; III-Manutenção de Quebra; IV-Manutenção Corretiva; V-Manutenção de Parada; VI-Manutenção Preventiva; VII-Manutenção Baseada no Tempo; VIII-Manutenção Baseada nas Condições
• B. I-Planejada; II-Não Planejada; III-Manutenção de Quebra; IV-Manutenção Corretiva; V-Manutenção de Parada; VI- Manutenção Baseada no Tempo; VIIManutenção Preventiva; VIII-Manutenção Baseada nas Condições
• C. I-Planejada; II-Não Planejada; III-Manutenção de Quebra; IV-Manutenção Corretiva; V-Manutenção de Parada; VI-Manutenção Preventiva; VII-Manutenção Baseada no Tempo; VIII-Manutenção Baseada nas Condições
• D. I-Não Planejada; II-Planejada; III-Manutenção de Quebra; IV-Manutenção Corretiva; V- Manutenção Baseada nas Condições; VI-Manutenção Preventiva; VII-Manutenção Baseada no Tempo; VIII- Manutenção de Parada

A tensão que o resistor R5 se encontra submetido vale o especificado na alternativa:

• A. 330 mV
• B. 127 mV
• C. 450 mV
• D. 280 mV
• E. 130 mV

A potência em que dissipa no resistor R3 vale o especificado na alternativa:

• A. 153,4 mW
• B. 288,4 mW
• C. 354,9 mW
• D. 127,7 mW
• E. 217,8 mW

A norma brasileira 5410 estabelece uma série de conceitos e valores para instalações elétricas. Quanto ao desenho, a norma também possui especificações, como os apresentados a seguir. Assinale a alternativa que apresente corretamente os desenhos.

• A. I. Condutor PEN; II. Condutor de Proteção; III. Condutor Neutro
• B. I. Condutor Neutro; II. Condutor de Proteção; III. Condutor PEN
• C. I. Condutor PEN; II. Condutor Neutro; III. Condutor de Proteção
• D. I. Condutor de Proteção; II. Condutor PEN; III. Condutor Neutro
• E. I. Condutor de Proteção; II. Condutor Neutro; III. Condutor PEN

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequência correta de cima para baixo. tendo como base o tema Seccionamento Automático de Alimentação (5410), em específico o esquema conhecido por TN.

( ) A equipotencialização via condutores de proteção, deve ser única e geral, envolvendo todas as massas da instalação, e deve ser interligada com o ponto da alimentação aterrado, geralmente o ponto neutro.

( ) Recomenda-se o aterramento dos condutores de proteção em tantos pontos quanto possível. Em construções de porte, tais como edifícios de grande altura, a realização de equipotencializações locais, entre condutores de proteção e elementos condutivos da edificação, cumpre o papel de aterramento múltiplo do condutor de proteção.

( ) O uso de um mesmo e único condutor para as funções de condutor de proteção e de condutor neutro (condutor PEN) está sujeito ao tipo de solo de aterramento, uma vez que nem sempre se consegue uma resistência de solo inferior a 0,05 Ω.

• A. V, V, e V
• B. V, V, e F
• C. V, F, e F
• D. F, V, e F
• E. F, V, e V

Na linguagem de automação de sistemas (Ladder), os símbolos a seguir descritos correspondem a:

• A. I-Saída-Desligar; II- Entrada-Função NF; III-Saída-Ligar; IV-Entrada-Função NA
• B. I-Saída-Desligar; II-Entrada-Função NA; III-Saída-Ligar; IV-Entrada-Função NF
• C. I-Saída-Ligar; II-Entrada-Função NA; III-Saída-Desligar; IV-Entrada-Função NF
• D. I- Entrada-Função NA; II- Saída-Desligar; III- Entrada- Função NF; IV- Saída-Ligar

Assinale a alternativa que completa corretamente a lacuna. Para diminuir a resistência do solo, onde será aterrado o SPDA, tem-se algumas práticas, como aumentar o número de hastes enterradas (em paralelo) e instalar as hastes em furos de 0,30 m de diâmetro (na profundidade da haste), e preenchê-lo com ___________________.

• A. argila expandida
• B. sal grosso
• C. pó de mica
• D. bentonita

Com base no texto, a corrente do campo em derivação, bem como a corrente de armadura valem respectivamente o que se observa na alternativa:

• A. 2,4 A e 92,6 A
• B. 4,8 A e 90,2 A
• C. 3,4 A e 91,6 A
• D. 1,3 A e 93,7 A
• E. 5,7 A e 89,3 A

Assinale a alternativa correta. Segundo as normas pertinentes, as instalações elétricas de média tensão apontam a faixa de:

• A. 1,5 kV – 9,6 kV
• B. 1,0 kV – 36,2 kV
• C. 1,0 kV – 13,2 kV
• D. 1,5 kV – 48,2 kV
