Questões sobre Sistema de Potência

A potência mais próxima padronizada para o transformador equivale a:

• A. 150 KVA
• B. 62 KVA
• C. 500 KVA
• D. 230 KVA

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o tema “Transformadores de potência”.

( ) O transformador de corrente (TC) é um transformador para instrumento cujo enrolamento primário é ligado em paralelo a um circuito elétrico, que tem seu enrolamento secundário destinado a alimentar bobinas de correntes de instrumentos elétricos de medição, proteção ou controle.

( ) O transformador de potencial (TP) é um transformador para instrumento cujo enrolamento primário é ligado em série a um circuito elétrico e cujo enrolamento secundário se destina a alimentar capacitores de potencial de instrumentos elétricos de medição, proteção ou controle.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. F; V
• B. F; F
• C. V; F
• D. V; V

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base o tema “Transformadores de potência”.

( ) Potência Térmica é a maior potência ativa que um TP (Transformador de Potencial) pode fornecer em regime permanente sob tensão e frequência nominais, sem exceder os limites de temperatura permitidos por sua classe de operação.

( ) Nível de isolamento define a especificação do TP (Transformador de Potencial) quanto à sua isolação em termos de tensão suportável.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; F
• B. F; F
• C. V; V
• D. F; V

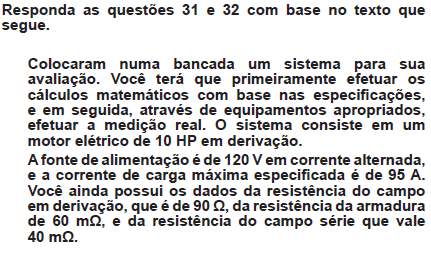

Com base no texto, a corrente do campo em derivação, bem como a corrente de armadura valem respectivamente o que se observa na alternativa:

• A. 2,4 A e 92,6 A
• B. 4,8 A e 90,2 A
• C. 3,4 A e 91,6 A
• D. 1,3 A e 93,7 A
• E. 5,7 A e 89,3 A

Um motor trifásico com corrente nominal de 4 A e velocidade síncrona igual a 1.800 RPM apresenta a seguinte curva de partida direta:

Quando a velocidade atinge 50% de seu valor síncrono, a corrente, em ampères, vale

• A. 20.
• B. 16.
• C. 8.
• D. 2.
• E. 0,8.

A respeito da caracterização e dos tipos de ensaios para certificação TTA (ensaios de tipo totalmente testados – type tested assembly) de centros de comando de motores (CCMs), assinale a opção correta.

• A. Para a realização do ensaio de propriedades dielétricas, é necessário que o CCM e seus componentes estejam desmontados.
• B. O ensaio de propriedades dielétricas tem os mesmos propósitos do ensaio de eficiência do circuito de proteção do CCM, ou seja, ambos verificam se as conexões expostas e os condutores estão interligados ao circuito de proteção.
• C. A avaliação dos limites de elevação de temperatura do painel do CCM é realizada por meio de um ensaio específico, cujo resultado é considerado satisfatório se o aumento de temperatura mantém-se dentro de valores definidos em norma.
• D. A avaliação dos limites de elevação de temperatura do painel do CCM é realizada por meio de um ensaio específico, cujo resultado é considerado satisfatório se o aumento de temperatura mantém-se dentro de valores definidos em norma.
• E. A verificação para certificar se as distâncias cumprem os valores especificados em norma, a fim de garantir a proteção das partes condutoras do CCM, é realizada no ensaio de funcionamento mecânico.

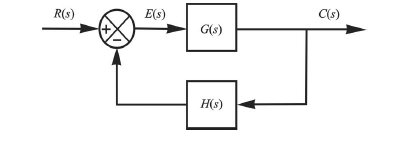

Considerando a figura precedente, que ilustra o diagrama de blocos de um sistema de controle com realimentação, assinale a opção correta, acerca dos métodos de análise de estabilidade desse sistema.

• A. O referido sistema será considerado estável se sua resposta ao impulso tender para zero à medida que o tempo tender para infinito e se cada entrada limitada produzir uma saída limitada.
• B. O critério de estabilidade de Nyquist relaciona a resposta em frequência de malha aberta ao número de zeros e polos de 1 + G(s)H(s) que estão no semiplano esquerdo do plano s.
• C. Para que o sistema em malha fechada seja estável, todas as raízes da equação característica 1 + G(s)H(s) = 0 devem estar no semiplano direito do plano s.
• D. Segundo o critério de estabilidade de Routh-Hurwitz, se algum coeficiente da equação característica do sistema em malha fechada for zero ou negativo e houver pelo menos um coeficiente positivo, então o sistema será assintoticamente estável.
• E. Se o referido sistema tiver raízes com partes reais iguais a zero, mas nenhuma raiz com parte real positiva, ele será instável.

Acerca de componentes simétricos e de faltas em sistemas elétricos de potência, julgue os itens que se seguem. A intensidade da corrente de curto-circuito trifásico depende da impedância equivalente de sequência negativa no ponto do circuito em que a falta é calculada.

• C. Certo
• E. Errado

Acerca de componentes simétricos e de faltas em sistemas elétricos de potência, julgue os itens que se seguem. Para calcular as correntes de falta bifásica que não envolve a terra, é necessário conhecer os dados de sequência zero do circuito, caso a resistência de falta seja diferente de zero.

• C. Certo
• E. Errado

Acerca de componentes simétricos e de faltas em sistemas elétricos de potência, julgue os itens que se seguem. Para calcular as correntes de falta monofásica do tipo fase-terra usando-se a abordagem de componentes simétricos, são necessários dados dos circuitos de sequência positiva, negativa e zero.

• C. Certo
• E. Errado
