Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

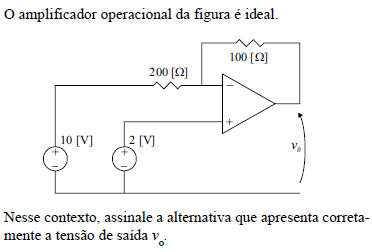

• A.

  +4 [V]

• B.

  +2 [V]

• C.

  –2 [V]

• D.

  –4 [V]

• E.

  –8 [V]

Com relação ao “diagrama de olho” utilizado para medir a qualidade de um sistema de comunicações óptico, assinale a alternativa correta.

• A.

  O fechamento do olho não tem relação com o alto nível de ruído.

• B.

  A abertura do olho é devida ao alargamento dos pulsos.

• C.

  O diagrama de olho não tem relação com o BER.

• D.

  Quanto mais aberto o olho, maior a distância do enlace óptico.

• E.

  Quanto mais aberto o olho, melhor a qualidade da recepção.

• A.

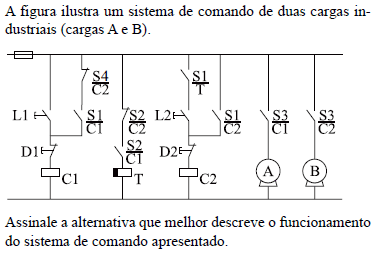

  Com o sistema ligado, ao pressionar D1, a bobina do contator C1, a bobina do temporizador e a carga A são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão D2, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

• B.

  Com o sistema ligado, ao pressionar D2, a bobina do contator C2, a bobina do temporizador e a carga B são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão D1, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

• C.

  Com o sistema desligado, ao pressionar L1, a bobina do contator C1, a bobina do temporizador e a carga A são energizadas. Após a contagem de tempo do temporizador, a carga B pode ser energizada por meio do pressionamento do botão L2, que energiza a bobina do contator C2 e desenergiza a bobina do contator C1, desligando a carga A.

• D.

  Com o sistema desligado, ao pressionar L2, a bobina do contator C2, a bobina do temporizador e a carga B são energizadas. Após a contagem de tempo do temporizador, a carga A pode ser energizada por meio do pressionamento do botão L1, que energiza a bobina do contator C1 e desenergiza a bobina do contator C2, desligando a carga A.

• E.

  Com o sistema em repouso, ao pressionar D1 ou D2, a bobina do contator C2, a bobina do temporizador e a carga B são desenergizadas. Após a contagem de tempo do temporizador, a carga A pode ser energizada novamente, por meio do pressionamento do botão L2, que energiza a bobina do contator C1 e desenergiza a bobina do contator C2, desligando a carga B.

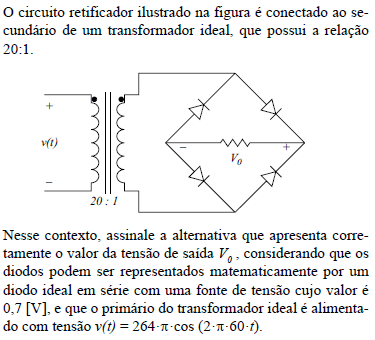

• A.

  3 [V]

• B.

  6 [V]

• C.

  13 [V]

• D.

  25 [V]

• E.

  50 [V]

• A.

  O caminho crítico é A-B-C-D-E-F-G-H-I, e o prazo mínimo é de 28 semanas.

• B.

  O caminho crítico é A-B-D-F-G-H-I, e o prazo mínimo é de 25 semanas.

• C.

  O caminho crítico é A-B-C-F-G-H-D-I, e o prazo mínimo é de 22 semanas.

• D.

  O caminho crítico é A-C-D-F-G-H-I, e o prazo mínimo é de 24 semanas.

• E.

  O caminho crítico é A-B-D-C-G-H-I, e o prazo mínimo é de 23 semanas.
