Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

• A.

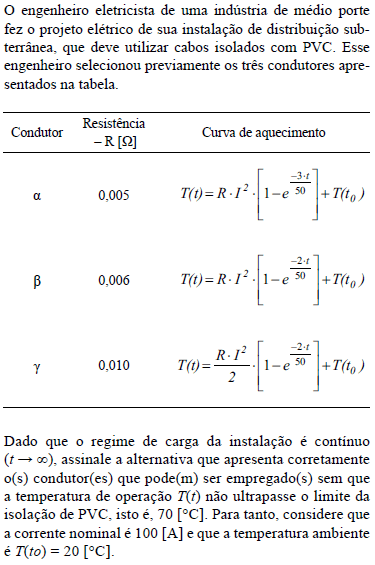

  Nenhum condutor pode ser utilizado.

• B.

  Todos os condutores podem ser utilizados.

• C.

  Apenas o condutor ã pode ser utilizado.

• D.

  Apenas os condutores á e â podem ser utilizados.

• E.

  Apenas os condutores á e ã podem ser utilizados.

• A.

  R_B·I_B − V_BE = V_BB − V_CC e R_C·I_C + V_CE = V_CC − V_BB

• B.

  R_B·I_B − V_BE = V_BB − V_CC e R_C·I_C + V_CE = V_CC − V_BB

• C.

  R_B·I_B = V_BB e R_C·I_C = V_CC

• D.

  R_B·I_B + V_BE = V_BB e R_C·I_C + V_CE = V_CC

• E.

  R_B·I_B = V_BB + V_BE e R_C·I_C = V_CC + V_CE

Pretende-se elaborar o projeto de luminotécnica de uma edificação de uso comercial que possui uma área de 300 [m²]. A lâmpada escolhida para a iluminação dessa edificação possui fluxo luminoso de 3000 [lm], e o nível de iluminamento necessário para o desenvolvimento das atividades previstas é de 900 [lx]. Assinale a alternativa que apresenta corretamente o número de lâmpadas necessário para essa instalação, considerando que o fator de utilização para a luminária escolhida é 0,9 e o fator de depreciação é 0,8.

• A.

  60 lâmpadas

• B.

  65 lâmpadas

• C.

  90 lâmpadas

• D.

  105 lâmpadas

• E.

  125 lâmpadas

• A.



• B.



• C.



• D.



• E.



Considere um guia laminar (slab) assimétrico composto por três meios dielétricos: casca, núcleo e substrato, com índices de refração n₁, n₂ e n₃ , respectivamente, tal que n₂ > n₁ e n₂ > n₃.

Assinale que tipo de onda é necessário estabelecer na seção transversal (coordenada x) desse guia, em cada um desses meios, para se ter um modo confinado propagando-se ao longo desse guia (coordenada z).

• A.

  Casca: onda evanescente. Núcleo: onda propagante. Substrato: onda estacionária.

• B.

  Casca: onda estacionária. Núcleo: onda evanescente. Substrato: onda estacionária.

• C.

  Casca: onda propagante. Núcleo: onda evanescente. Substrato: onda propagante.

• D. Casca: onda propagante. Núcleo: onda evanescente. Substrato: onda propagante.
• E.

  Casca: onda evanescente. Núcleo: onda estacionária. Substrato: onda evanescente.

O fenômeno que garante o aprisionamento de ondas eletromagnéticas em guias dielétricos e, portanto, a propagação destas ondas por longas distâncias, as quais podem chegar a quilômetros, como ocorre no caso das fibras ópticas, é o fenômeno de

• A.

  transmissão externa parcial.

• B.

  refração externa total.

• C.

  reflexão interna total.

• D.

  transmissão interna parcial.

• E.

  reflexão externa total.

• A.

  elíptica à esquerda.

• B.

  circular à esquerda.

• C.

  linear.

• D.

  circular à direita.

• E.

  elíptica à direita.

Considere dois meios dielétricos com índices de refração n₁ e n₂ , com n₁ > n₂ . Faz-se incidir na interface dos dois meios dielétricos, a partir do meio n₁, uma onda plana com polarização linear paralela ao plano de incidência. Se variar o ângulo de incidência de 0 a 90 graus, os ângulos especiais, crítico e de Brewster serão verificados?

Observe que 0 grau corresponde à incidência normal

• A.

  Não se verificará nenhum ângulo especial.

• B.

  Será verificado somente o ângulo crítico.

• C.

  Serão verificados o ângulo crítico e o ângulo de Brewster, nessa sequência.

• D.

  Será verificado somente o ângulo de Brewster.

• E.

  Serão verificados o ângulo de Brewster e o ângulo crítico, nessa sequência.

A Lei de Snell está associada ao fenômeno de refração e relaciona os ângulos que os vetores de onda das ondas planas incidente e transmitida fazem com a normal da interface que provoca a refração. Qual das seguintes afirmativas sobre essa Lei é verdadeira?

• A.

  Depende da potência da onda plana incidente.

• B.

  Depende da polarização da onda plana incidente.

• C.

  Só se verifica em meios dielétricos.

• D.

  É consequência da condição de casamento de fases.

• E.

  É consequência da frequência da onda plana incidente.

Assinale a alternativa correta, considerando um guia dielétrico laminar (slab) simétrico sem perdas composto por dois meios dielétricos com índices de refração n₁ e n₂, tal que n₁ > n₂.

Assuma que através dele se propaga um modo confinado com índice efetivo, n_eff, tal que esse modo está próximo do corte.

• A.



• B.



• C.



• D.



• E.
