Questões de Engenharia Elétrica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

Considere uma fibra óptica com perfil degrau típica para comunicações ópticas. É sabido que os modos que se propagam ao longo desta são chamados de LP_nm.

Com relação às suas características, assinale a alternativa correta.

• A.

  São linearmente polarizados, surgem por causa do baixo contraste de índice de refração, e a frequência de corte do modo fundamental é diferente de zero.

• B.

  São circularmente polarizados, surgem por causa do alto contraste de índice de refração, e a frequência de corte do modo fundamental é zero.

• C.

  São linearmente polarizados, surgem por causa do alto contraste de índice de refração, e a frequência de corte do modo fundamental é diferente de zero.

• D.

  São circularmente polarizados, surgem por causa do baixo contraste de índice de refração, e a frequência de corte do modo fundamental é zero.

• E.

  São linearmente polarizados, surgem por causa do baixo contraste de índice de refração, e a frequência de corte do modo fundamental é zero.

Considere uma bobina com N espiras, permeabilidade μ, área de seção transversal do núcleo A e comprimento l. O valor da indutância dessa bobina é

• A.

  diretamente proporcional a l.

• B. diretamente proporcional ao quadrado de l.
• C.

  diretamente proporcional ao quadrado de N.

• D.

  inversamente proporcional a μ.

• E.

  inversamente proporcional a A.

Com relação ao contraste de índice de refração de dispositivos ópticos baseados em guias de onda ópticos, assinale a alternativa correta.

• A.

  Guias ópticos integrados com núcleos de sílica tendem a apresentar altos contrastes de índice de refração.

• B.

  Alto contraste de índice de refração dos guias reduz a radiação dos modos em curvaturas abruptas.

• C.

  Os modos dos guias ópticos integrados com altos contrastes de índice de refração podem ser calculados usando métodos escalares.

• D.

  Alto contraste de índice de refração aumenta o tamanho dos dispositivos ópticos integrados.

• E.

  Guias ópticos integrados com núcleos de silício tendem a apresentar baixos contrastes de índice de refração.

Assinale a alternativa correta, considerando uma fibra óptica com perfil degrau típica para comunicações ópticas. Os modos LP₁₁, LP₀₁ e LP₃₁ possuem degenerescência

• A.

  quádrupla, dupla e quádrupla, respectivamente.

• B.

  quádrupla, nula e quádrupla, respectivamente.

• C.

  unitária, nula e tripla, respectivamente.

• D.

  dupla, quádrupla e tripla, respectivamente.

• E.

  dupla, quádrupla e dupla, respectivamente.

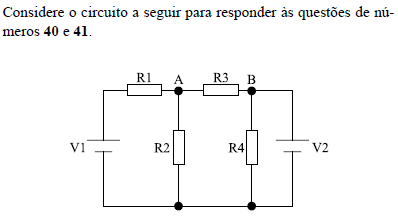

Supondo que V2=10V, R1=400Ω, R3=200Ω, R4=100Ω e a potência dissipada em R2 igual a 3W, a tensão de V1 é, em V:

• A.

  10

• B.

  11

• C.

  50

• D.

  100

• E.

  110

Considere uma cavidade ressonante Fabry-Perot composta de dois espelhos no espaço livre, separados por uma distância de 100 micrômetros. Em qual das frequências a seguir essa cavidade é capaz de ressoar?

• A.

  40 THz

• B.

  45 GHz

• C.

  40 GHz

• D.

  30 GHz

• E.

  30 THz

Considere uma fibra óptica com perfil degrau típica para comunicações ópticas, com raio a, contraste de índice Dn e operando num comprimento de onda λ0. Assuma que sob essas condições a fibra se comporta no regime monomodo. Como devem variar cada um desses parâmetros mantendo os outros dois constantes, para que essa fibra passe para o regime multimodo?

• A.



• B.



• C.



• D.



• E.



Caso V1 seja substitu¨ªdo por um resistor R5 de valor 200¦¸, a resist¨ºncia equivalente do circuito ser¨¢, em ¦¸:

• A.

  20

• B.

  40

• C.

  60

• D.

  80

• E.

  100

Considere que em uma fibra óptica se propagam duas portadoras ópticas com frequências f₁ e f₂; interessa-nos extrair a informação contida na diferença dessas duas frequências. O dispositivo que deve ser utilizado na saída da fibra é um/uma

• A.

  fibra com dispersão deslocada.

• B.

  modulador eletro-óptico.

• C.

  fibra para compensação de dispersão.

• D.

  fotodetetor.

• E.

  divisor de feixe.

• A.

  I. A maior parte da potência do modo se concentra no núcleo. II. A atenuação do modo na casca diminui. III. O modo deixa de ser confinado.

• B.

  I. A maior parte da potência do modo se concentra na casca. II. A atenuação do modo no núcleo diminui. III. O modo deixa de ser confinado.

• C.

  I. O modo deixa de ser confinado. II. A atenuação do modo na casca aumenta. III. A maior parte da potência do modo se concentra na casca.

• D.

  I. O modo deixa de ser confinado. II. A atenuação do modo no núcleo aumenta. III. A potência vaza do núcleo para a casca.

• E.

  I. A maior parte da potência do modo se concentra na casca. II. A atenuação do modo no núcleo aumenta. III. A potência vaza do núcleo para a casca.
