Questões de Engenharia Eletrônica da Instituto Quadrix

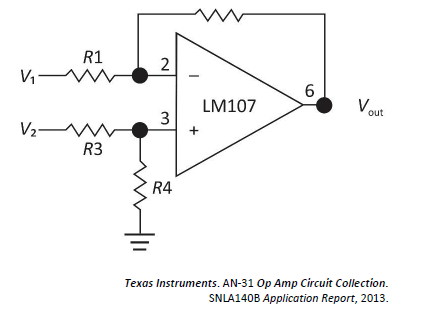

Com base nos conhecimentos a respeito de eletrônica analógica e considerando que o circuito acima apresente um amplificador operacional ideal e resistências maiores que zero, julgue os itens subsequentes.

V_out será sempre proporcional a V₁ + V₂.

• C. Certo
• E. Errado

Com base nos conhecimentos a respeito de eletrônica analógica e considerando que o circuito acima apresente um amplificador operacional ideal e resistências maiores que zero, julgue os itens subsequentes.

Em se mantendo V₁ constante, um aumento de V₂ implicará em um aumento de V_out.

• C. Certo
• E. Errado

Com base nos conhecimentos a respeito de eletrônica analógica e considerando que o circuito acima apresente um amplificador operacional ideal e resistências maiores que zero, julgue os itens subsequentes.

Um transistor bipolar PNP não pode ser usado como chave, uma vez que opera apenas no modo ativo.

• C. Certo
• E. Errado

Com relação à eletrônica digital e a circuitos elétricos e de potência, julgue os seguintes itens. Uma porta lógica do tipo E com três entradas, estando todas elas conectadas a nível lógico 1, deve apresentar nível lógico 1 em sua saída.

• C. Certo
• E. Errado

Com relação à eletrônica digital e a circuitos elétricos e de potência, julgue os seguintes itens. Demultiplexador é um circuito lógico usado para dirigir duas ou mais entradas para uma única saída.

• C. Certo
• E. Errado

Com relação à eletrônica digital e a circuitos elétricos e de potência, julgue os seguintes itens. A diferença entre as fases, em um sistema polifásico simétrico, é de 120º.

• C. Certo
• E. Errado

Com relação à eletrônica digital e a circuitos elétricos e de potência, julgue os seguintes itens. Considerando-se uma fonte de tensão alternada alimentando uma carga, o fator de potência será unitário apenas se a carga for puramente resistiva.

• C. Certo
• E. Errado

Julgue os próximos itens acerca da eletrônica de potência. Transistores bipolares de potência caracterizam-se por apresentar ganho β superior a 1.000, por isso são chamados de transistores de potência.

• C. Certo
• E. Errado

Julgue os próximos itens acerca da eletrônica de potência. MOSFETs são transistores que, quando operados como chave em circuitos de eletrônica de potência, apresentam resistência de condução muito pequena.

• C. Certo
• E. Errado

Julgue os próximos itens acerca da eletrônica de potência.

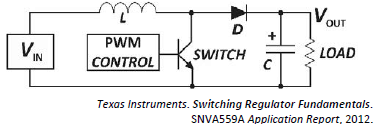

O circuito da figura abaixo mostra os elementos básicos de um conversor CC-CC. Considerando-se que os componentes sejam ideais, é correto afirmar que esse circuito permite obter tensões de saída V_OUT maiores que V_IN.

• C. Certo
• E. Errado
