Questões sobre Eletrônica de Potência

Em relação a controles e sistemas lineares, não lineares e digitais, julgue os seguintes itens. O único objetivo de um sistema de controle consiste em fazer com que um processo apresente resposta mais rápida.

• C. Certo
• E. Errado

Em relação a controles e sistemas lineares, não lineares e digitais, julgue os seguintes itens. Um sistema de tipo 0 apresenta erro constante, em regime permanente, em resposta a uma entrada em degrau.

• C. Certo
• E. Errado

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue os itens subsecutivos.

A frequência dos sinais V e I é igual a 20 Hz.

• C. Certo
• E. Errado

Em relação a controles e sistemas lineares, não lineares e digitais, julgue os seguintes itens. No projeto de controle por realimentação do vetor de estados, os polos do sistema não podem ser alocados em qualquer local, sendo restringidos pelo lugar geométrico das raízes.

• C. Certo
• E. Errado

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

• C. Certo
• E. Errado

Em relação a controles e sistemas lineares, não lineares e digitais, julgue os seguintes itens. Em um sistema linear cuja função de transferência seja dada por G(s) = B(s)/A(s), os polos do sistema serão sempre dados pelos coeficientes do polinômio A(s).

• C. Certo
• E. Errado

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

• C. Certo
• E. Errado

Em relação a controles e sistemas lineares, não lineares e digitais, julgue os seguintes itens. Uma das formas de se obter a função de transferência em tempo discreto a partir da função de transferência em tempo contínuo consiste em substituir a variável de Laplace (s) por uma aproximação de primeira ordem da derivada com relação ao tempo.

• C. Certo
• E. Errado

O circuito a seguir é formado por uma fonte de tensão trifásica equilibrada conectada a uma impedância trifásica em triângulo.

Com base no circuito apresentado, julgue os itens subsequentes.

• C. Certo
• E. Errado

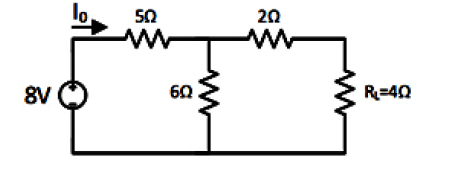

Dado o circuito abaixo, determine qual o valor da corrente I0 e a potência consumida pelo resistor R_L?

• A. 0,5A / 1W.
• B. 0,5A / 2W.
• C. 1A / 1W .
• D. 1A / 2W.
