Questões de Física do ano 2009

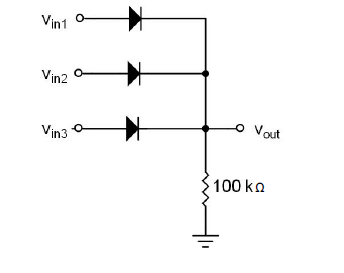

O circuito lógico ilustrado na figura acima é sintetizado com três diodos idênticos. Cada diodo pode ser alimentado com uma fonte de 5 V ou aterrado. O nível lógico 1 é definido como a tensão analógica compreendida entre 4 e 5 volts, e o nível lógico 0, como a tensão analógica compreendida entre 0 e 1 volt. Sabendo que a queda de tensão sobre os diodos em condução é de 0,7 volt, julgue os itens a seguir.

O circuito lógico mostrado desempenha a função de uma porta E.

• C. Certo
• E. Errado

O circuito lógico ilustrado na figura acima é sintetizado com três diodos idênticos. Cada diodo pode ser alimentado com uma fonte de 5 V ou aterrado. O nível lógico 1 é definido como a tensão analógica compreendida entre 4 e 5 volts, e o nível lógico 0, como a tensão analógica compreendida entre 0 e 1 volt. Sabendo que a queda de tensão sobre os diodos em condução é de 0,7 volt, julgue os itens a seguir.

Durante operação, a máxima potência dissipada pelo circuito em questão é de 2,15 miliwatts.

• C. Certo
• E. Errado

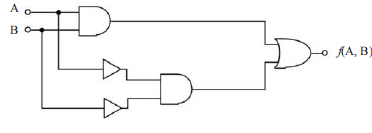

Com relação ao circuito lógico mostrado na figura acima, que é formado pela interconexão de duas portas inversoras, duas portas E e uma porta OU, julgue os itens que se seguem.

• C. Certo
• E. Errado

Com relação ao circuito lógico mostrado na figura acima, que é formado pela interconexão de duas portas inversoras, duas portas E e uma porta OU, julgue os itens que se seguem.

A saída do circuito estará em nível lógico alto — f (A, B) = 1 — sempre que as variáveis de entrada A e B estiverem em níveis lógicos diferentes. De forma complementar, a saída estará em nível lógico baixo — f (A, B) = 0 — sempre que as variáveis de entrada estiverem em níveis lógicos iguais. Trata-se, portanto, de um circuito comparador.

• C. Certo
• E. Errado

• C. Certo
• E. Errado

• C. Certo
• E. Errado
