Questões de Física do ano 2013

A lei da gravitação universal diz que dois objetos quaisquer se atraem gravitacionalmente por meio de uma força que depende das massas desses objetos e da distância que há entre eles. Nas ilustrações abaixo, nas quais "F" e flechas indicam força, e "m" e esferas indicam massa nas proporções dos tamanhos desenhados, assinale a que representa de forma correta essas duas grandezas diante da lei da gravitação universal.

• A.



• B.



• C.



• D.



• E.

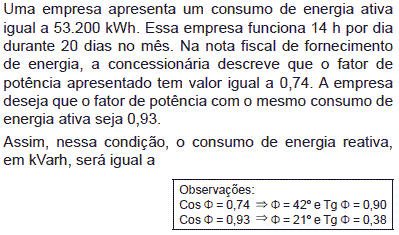

• A.

  27.132

• B.

  20.216

• C.

  18.356

• D.

  11.537

• E.

  9.356

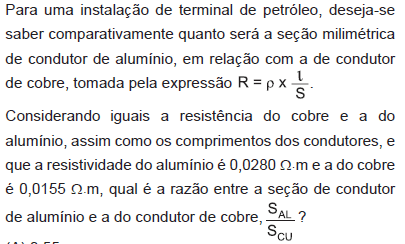

• A.

  0,55

• B.

  1,20

• C.

  1,45

• D.

  1,73

• E.

  1,80

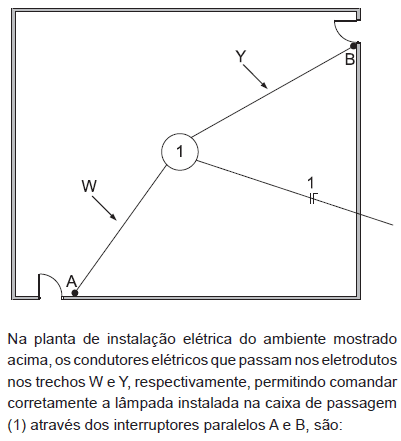

• A.



• B.



• C.



• D.



• E.



Um motor elétrico de indução com rotor gaiola é alimentado através de um circuito trifásico, formado por condutores de cobre com isolação em PVC, provenientes de um quadro de comando, cuja tensão é de 380V sob frequência de 60Hz. Um técnico deve instalar um instrumento de medição neste circuito para que seja possível medir a potência elétrica ativa correspondente a esta carga. O instrumento mais indicado para essa operação é

• A.

  cossefímetro

• B.

  voltímetro

• C.

  megômetro

• D.

  wattímetro

• E.

  ohmímetro

• A.

  P_at representa a potência ativa em KW.

• B.

  P_re representa a potência reativa em KVAR.

• C.

  P_ap representa aparente ou potência total da carga.

• D.

  O fator de potência pode ser representado pelo seno do ângulo φ.

• E.

  Quanto maior o fator de potência, maior será o valor da potência aparente e menor a potência reativa; isto significa uma menor perda do dispositivo, ou seja, uma maior eficiência.

As máquinas elétricas podem ser classificadas também como motores e geradores. Estes dispositivos se assemelham em relação à sua estrutura física, mecânica e eletromagnética, seu funcionamento e aplicações, e variam em função do tipo de corrente, fases, dentre outras características. Em relação a essas máquinas elétricas, assinale a alternativa INCORRETA.

• A.

  Motores de corrente alternada são muito utilizados na indústria quando se faz necessário manter o controle fino de sua velocidade.

• B.

  Existe um tipo de motor denominado universal, que pode ser operado tanto em corrente contínua quanto alternada, e são muito utilizados em eletrodomésticos.

• C.

  Um tipo de motor muito utilizado em instalações industriais é o síncrono trifásico, alimentado por um sistema trifásico, onde suas tensões estão defasadas de 120° elétricos.

• D.

  Um tipo comum de dispositivo que pode ser classificado como um gerador de corrente contínua denomina-se alternador automotivo, que gera corrente contínua para recarga da bateria do veículo.

• E.

  A matriz energética brasileira baseia-se, principalmente, na exploração do potencial hídrico através de suas usinas hidrelétricas que, por sua vez, tem como princípio básico a geração de energia alternada através de geradores trifásicos conectados mecanicamente a uma turbina hidráulica.

As lâmpadas elétricas são fontes de iluminação artificial e apresentam maior eficiência, sendo agrupadas em dois principais grupos: incandescentes e de descarga. Em relação a esses dois grupos, analise as afirmativas.

I. A luz da lâmpada incandescente é proveniente de um filamento metálico alojado no interior de seu bulbo de vidro sob vácuo ou com gases quimicamente inertes.

II. As lâmpadas halógenas fazem parte da família das lâmpadas fluorescentes e podem ser encontradas em dois formatos: lapiseira ou palito e com refletor dicroico.

III. Como exemplo de lâmpadas de descarga pode-se citar as lâmpadas incandescentes, que são fabricadas em diversos formatos: linear, circular, compactada, dentre outros.

IV. As lâmpadas de luz mista são exemplos de lâmpadas de alta pressão e combinam a eficiência das lâmpadas a vapor de mercúrio com as propriedades de cor das fontes de luz com filamento de tungstênio.

 Estão corretas apenas as afirmativas

• A.

  I e IV.

• B.

  III e IV.

• C.

  II, III e IV.

• D.

  I, II e IV.

• E.

  II e III.

• A.

  8.0 A / 2.3 A / 10.0 A

• B.

  13.9 A / 2.3 A / 10.0 A

• C.

  8.0 A / 2.3 A / 8.7 A

• D.

  8.0 A / 2.0 A / 8.7 A

• E.

  13.9 A / 2.0 A / 10.0 A

O processo de produção de energia elétrica é dividido em partes, desde a geração e distribuição de energia, até o seu consumo final. Em função dos conceitos envolvidos neste processo, analise as afirmativas.

I. A distribuição de energia elétrica começa na subestação elevadora, onde a tensão de linha de transmissão é elevada para valores padronizados nas redes de distribuição primária (13,8 KV e 34,5 KV).

II. Na transmissão, a energia gerada nos geradores trifásicos é elevada a valores padronizados em função da potência a ser transmitida e das distâncias dos centros consumidores.

III. Nos transformadores trifásicos mais usuais nas redes de distribuição, o lado primário é ligado em estrela aterrado e o lado secundário em triângulo.

IV. A geração de energia elétrica pode ser realizada por meio do uso da energia potencial da água (geração hidrelétrica), ou utilizando a energia potencial dos combustíveis (geração termelétrica).

Estão INCORRETAS apenas as afirmativas

• A.

  III e IV.

• B.

  I e III.

• C.

  II e IV.

• D.

  I e IV.

• E.

  I e II.
