Questões sobre Metrologia

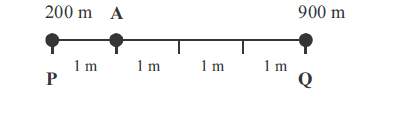

Na figura apresentada, os pontos P e Q têm cotas de 200 metros e 900 metros, respectivamente. A respeito dessa figura, considerando os modelos digitais de elevação, julgue os itens subsecutivos.

Nessa figura, a cota no ponto A, interpolado pelo método do inverso do quadrado da distância, é de 350 metros.

• C. Certo
• E. Errado

Uma das formas de medir distâncias é por observações taqueométricas. Ao visar uma mira sob ângulo zenital 90º, foram obtidas as leituras 1800, 1600 e 1400 para os fios superior, médio e inferior, respectivamente, todas em milímetros. A distância, em metros, de um equipamento (com constante de construção igual a 100) à mira é de

• A. 1,6
• B. 4
• C. 40
• D. 160
• E. 400

A execução de nivelamentos geométricos demanda alguns cuidados a fim de minimizar erros nas leituras. Um desses cuidados é a realização de visadas acima de 50 cm do solo para evitar os efeitos do(a)

• A. desvio da vertical
• B. não verticalidade da mira
• C. curvatura terrestre
• D. colimação
• E. reverberação

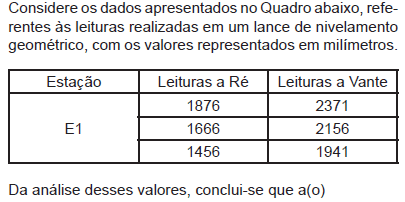

• A. visada à ré é mais longa que a visada à vante.
• B. ponto visado à ré está a distância de 49 cm do nível
• C. ponto visado à ré está 49 cm mais alto do que o ponto visado à vante.
• D. ponto visado à ré está 42 cm mais alto do que o ponto visado à vante.
• E. ponto visado à vante está 49 cm mais alto do que o ponto visado à ré.

O controle da qualidade de um nivelamento geométrico é realizado por

• A. comparação dos desníveis obtidos a partir de referências de nível diferentes
• B. comparação dos desníveis obtidos no nivelamento e no contranivelamento
• C. comparação com o desnível obtido por nivelamento trigonométrico
• D. emprego do método das distâncias zenitais recíprocas
• E. emprego do método das direções em séries de leituras conjugadas

A execução de um nivelamento trigonométrico está sujeita aos efeitos da curvatura terrestre e à refração atmosférica, embutindo os erros nas medições. Emprega-se na minimização de tais efeitos o método

• A. cinemático
• B. do salto de rã
• C. da redução ao horizonte
• D. das direções com leituras conjugadas
• E. das leituras zenitais recíprocas

Em um irradiamento são medidas distâncias e direções entre dois pontos, P1 e P2, no terreno.

Para obter coordenadas cartesianas planas de P2 a partir de P1, é necessário multiplicar a distância horizontal medida pelo(a)

• A. ângulo zenital da visada P1-P2
• B. azimute entre P1 e P2
• C. seno e pelo cosseno da latitude de P1
• D. seno e pelo cosseno do azimute entre P1 e P2
• E. leitura angular horizontal em P1

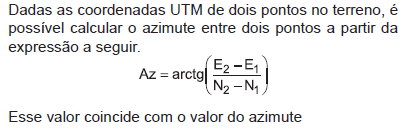

• A. magnético
• B. verdadeiro
• C. magnético combinado com a convergência meridiana
• D. verdadeiro combinado com a convergência meridiana
• E. verdadeiro combinado com a declinação magnética

O rumo entre dois pontos foi calculado como 67º NE.

O valor de azimute correspondente é

• A. 23º
• B. 67º
• C. 113º
• D. 247º
• E. 293º

Uma equipe iniciou o levantamento de uma poligonal com o auxílio de uma bússola. Para orientar a poligonal, em relação ao norte verdadeiro, os azimutes medidos devem ser

• A. mantidos, porque a bússola indica azimutes verdadeiros
• B. corrigidos pela declinação magnética
• C. corrigidos pela convergência meridiana
• D. corrigidos pelo desvio da vertical
• E. reduzidos ao elipsoide
